Снять пружинные скобы (3).
o
Зажимные пружины (13) установить в правильном положении, вставив их сзади в на
правляющие (2) до защелкивания (рисунок 9).
Монтируйте и подключайте устройство в коробки для скрытого монтажа.

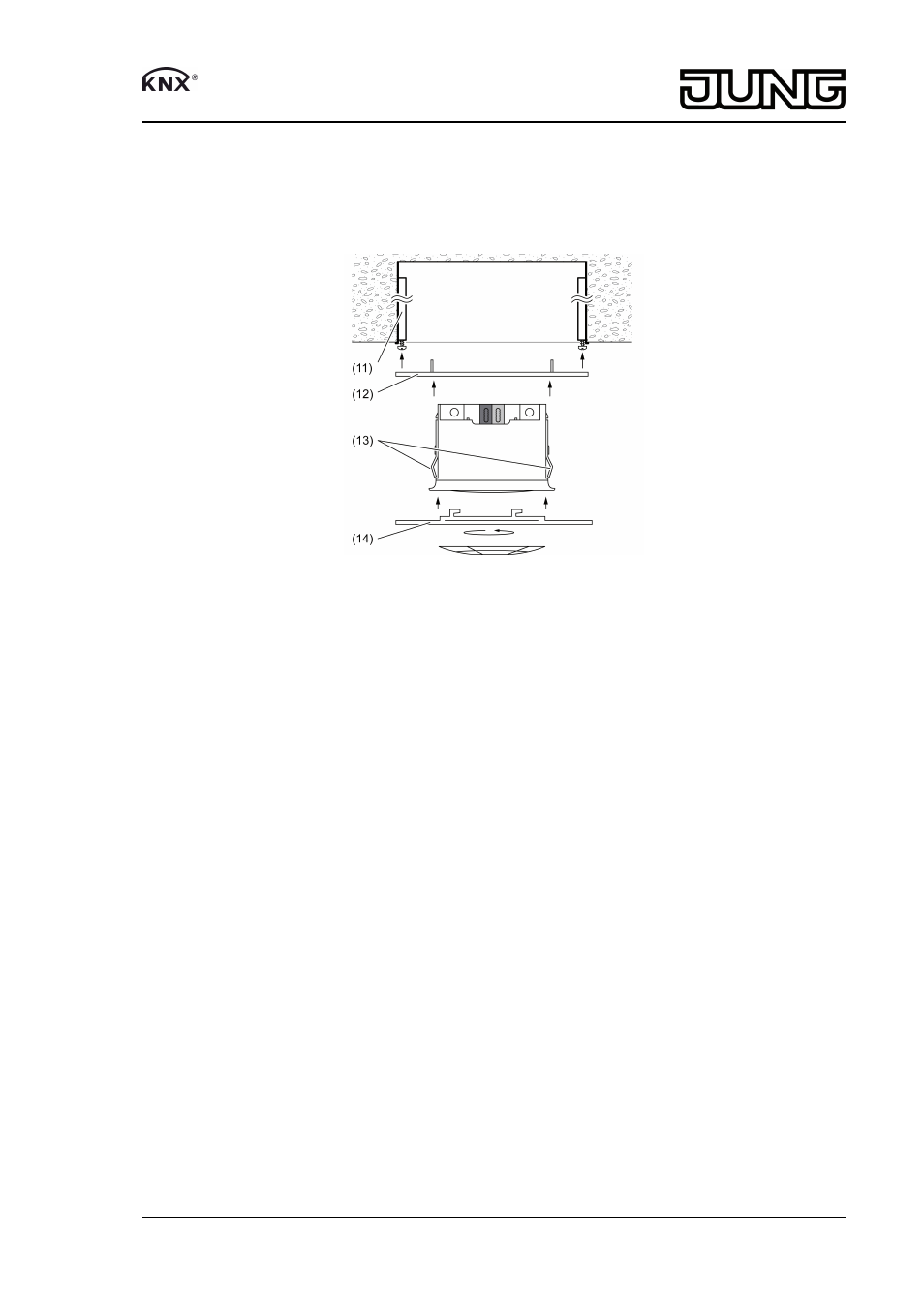

Рисунок 10
Коробка для скрытого монтажа (11) смонтирована на перекрытии помещения в предусмо
тренном для этого месте.
Пружинные скобы (3) сняты, а зажимные пружины (13) смонтированы.
o
Установить опорное кольцо (12) на коробку для скрытого монтажа (11).
o
Подключить провод шины с соединительной клеммой.
o
Зафиксировать устройство в защелках опорного кольца (12).
o
Вставить большое декоративное кольцо (14) и повернуть по часовой стрелке.
o
При необходимости вырезать накладку (6) и зафиксировать защелками в декоратив
ном кольце (14).
