3 функция – Инструкция по эксплуатации JUNG 3361-1MWW
Страница 2

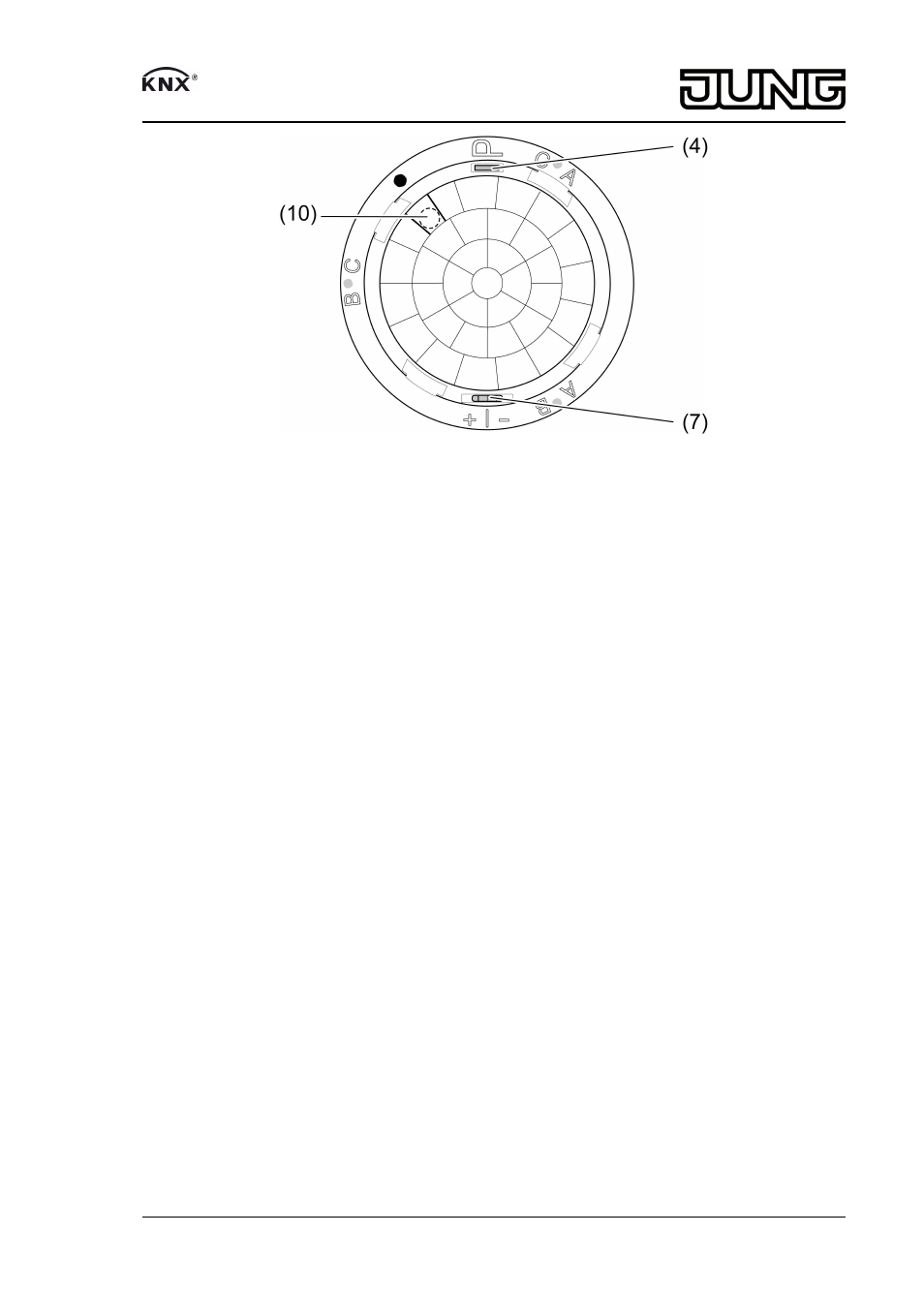

Рисунок 2: Конструкция прибора
(1) Датчик присутствия
(2) Направляющая для зажимных пружин
(3) Пружинная скоба
(4) Кнопка программирования, красная
(5) Декоративное кольцо
(6) Накладка
(7) Переключатель чувствительности, синий
(8) Шинное соединение
(9) Зажим кабеля
(10) Датчик освещенности
3 Функция
Системная информация
Данный прибор является продуктом для системы KNX и соответствует директивам KNX.
Условием для понимания являются детальные специальные знания, полученные в про
цессе обучения системе KNX.
Функционирование прибора зависит от программного обеспечения. Подробная информа
ция о версиях программного обеспечения и соответствующем наборе функций, а также о
самом программном обеспечении содержится в базе данных продукции производителя.
Проектирование, установка и ввод в эксплуатацию прибора осуществляются с помощью
программного обеспечения, сертифицированного KNX. Обновленные версии базы дан
ных продукта и технических описаний всегда можно найти на нашем интернетсайте.
Использование по назначению
Управление освещенностью, термостатами в помещении и прочими потребителями
электроэнергии во внутренних помещениях в соответствии с потребностью
Монтаж на зажимах в подвесных потолках
Монтаж на капитальных потолках в коробке для скрытого монтажа по DIN 49073 или
в коробке для настенного монтажа (см. комплектующие)
Свойства
Встроенное подключение шины
3 PIRдатчика
Поле охвата 360°
Встроенный датчик освещенности
Использование возможно для регистрации движения, присутствия или в режиме опо
вещения
2/14
82589803
j0082589803
16.07.2015
Датчик присутствия «мини» стандарт, Датчик присутствия «мини»
универсальный
