Инструкция по эксплуатации Cybex 16121 Plate Loaded Smith Press
Страница 11
11
Руководство пользователя для Cybex

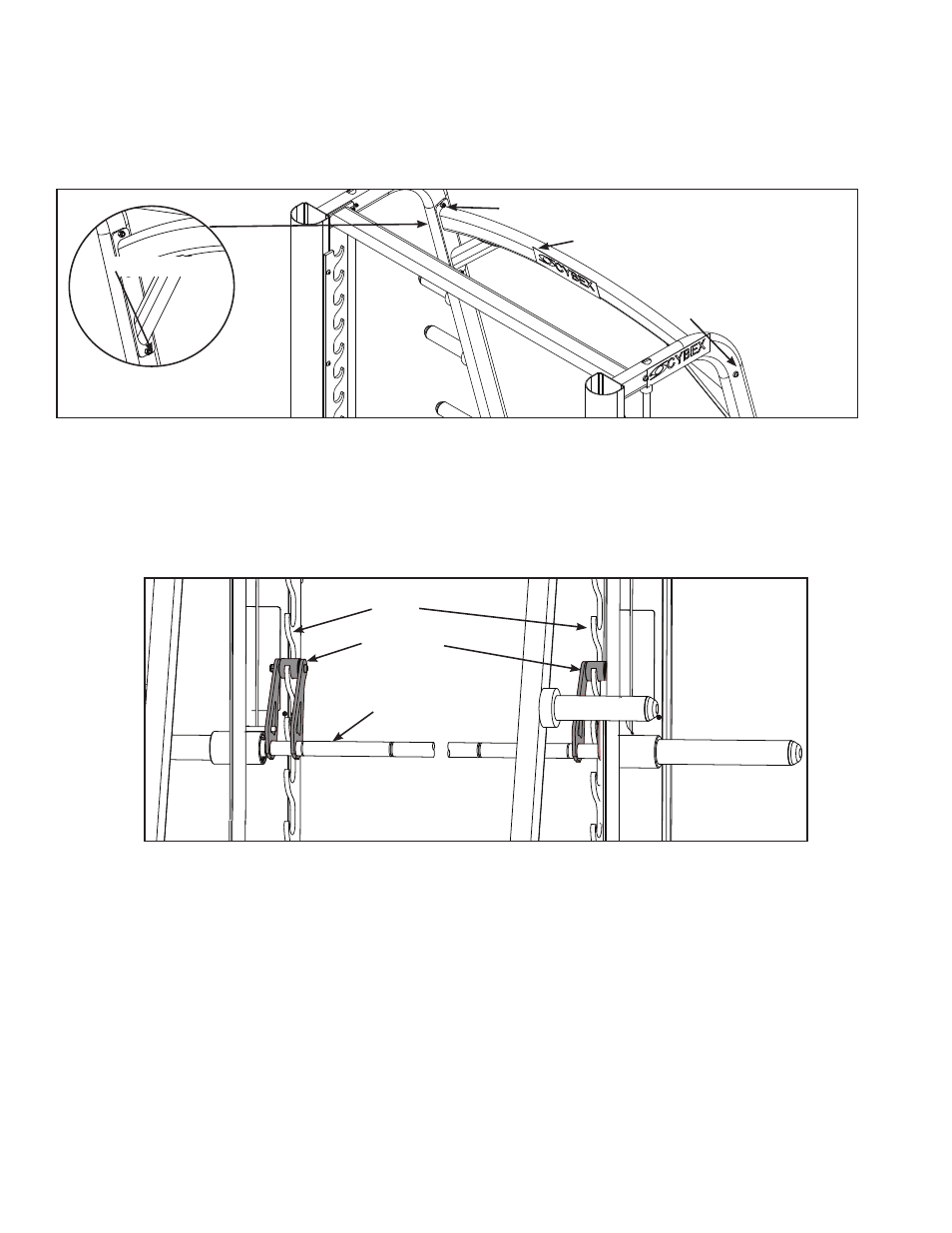

6. С помощью 7/32-дюймового шестигранного торцевого ключа и 9/16-дюймового гаечного
ключа закрепите задний поперечный элемент на раме с помощью четырех винтов с
круглой головкой под торцевой ключ (BHSCS) и контргаек из поставленного комплекта
крепежных изделий.
Задний поперечный элемент
рамы
Контргайка (по 2 с каждой
стороны)
Винт BHSCS
(по 2 с каждой стороны)
Контргайка
Установите узел грифа.
1. Аккуратно поместите гриф в раму и закрепите его на месте, зафиксировав замки грифа
на стопорных крюках.
2. Убедитесь в том, что каждый из замков грифа надежно зафиксирован на крюке.
Крюк
Гриф
Замок
грифа
3. Переместите вверх корпус подшипника (находящийся у основания направляющей) и
совместите отверстия в нем с отверстиями в кронштейне грифа.
4. Приготовьте четыре винта с шестигранным отверстием в головке (SHCS), четыре шайбы
и клей «локтайт» из поставленного комплекта крепежных изделий.
5. Нанесите маленькую каплю клея «локтайт» на четыре винта SHCS, а также в
соответствующие отверстия с резьбой в кронштейне грифа.
6. Установите шайбы на винты SHCS.
7. С помощью 5/16-дюймового шестигранного торцевого гаечного ключа затяните четыре
винта SHCS для закрепления кронштейна грифа на корпусе подшипника.
