10
Руководство пользователя для Cybex
Кол-во
Номер детали
Описание
Схема
1
YA000201
Loctite 242
Переместите тренажер к предполагаемому месту его установки
ПРЕДУПРЕЖДЕНИЕ: При снятии Машины Смита с транспортировочного
поддона будьте предельно осторожны. Несоблюдение
данного правила может повлечь причинение травм.
1. Все упаковки, входящие в комплект поставки, должны находиться рядом с
предполагаемым местом установки.
2. Аккуратно освободите от вспененной защитной упаковки и полиэтиленовой ленты гриф и
насадки для отягощений.
3. С помощью 7/32-дюймового шестигранного торцевого ключа и 9/16-дюймового гаечного
ключа извлеките четыре винта с круглой головкой под торцевой ключ (BHSCS) из
транспортировочной скобы, которой скреплены половины рамы.
ПРИМЕЧАНИЕ: Не
выбрасывайте винты BHSCS и контргайки.
4. С помощью 9/16-дюймового гаечного ключа извлеките четыре шурупа с квадратной
головкой, которыми рама закреплена на транспортировочном поддоне.
Соберите раму.
1. С помощью ассистентов, установите половины рамы в вертикальное положение.
2. Осторожно установите резиновые подкладки (поставляемые в комплекте с тренажером)
под каждую стойку рамы.

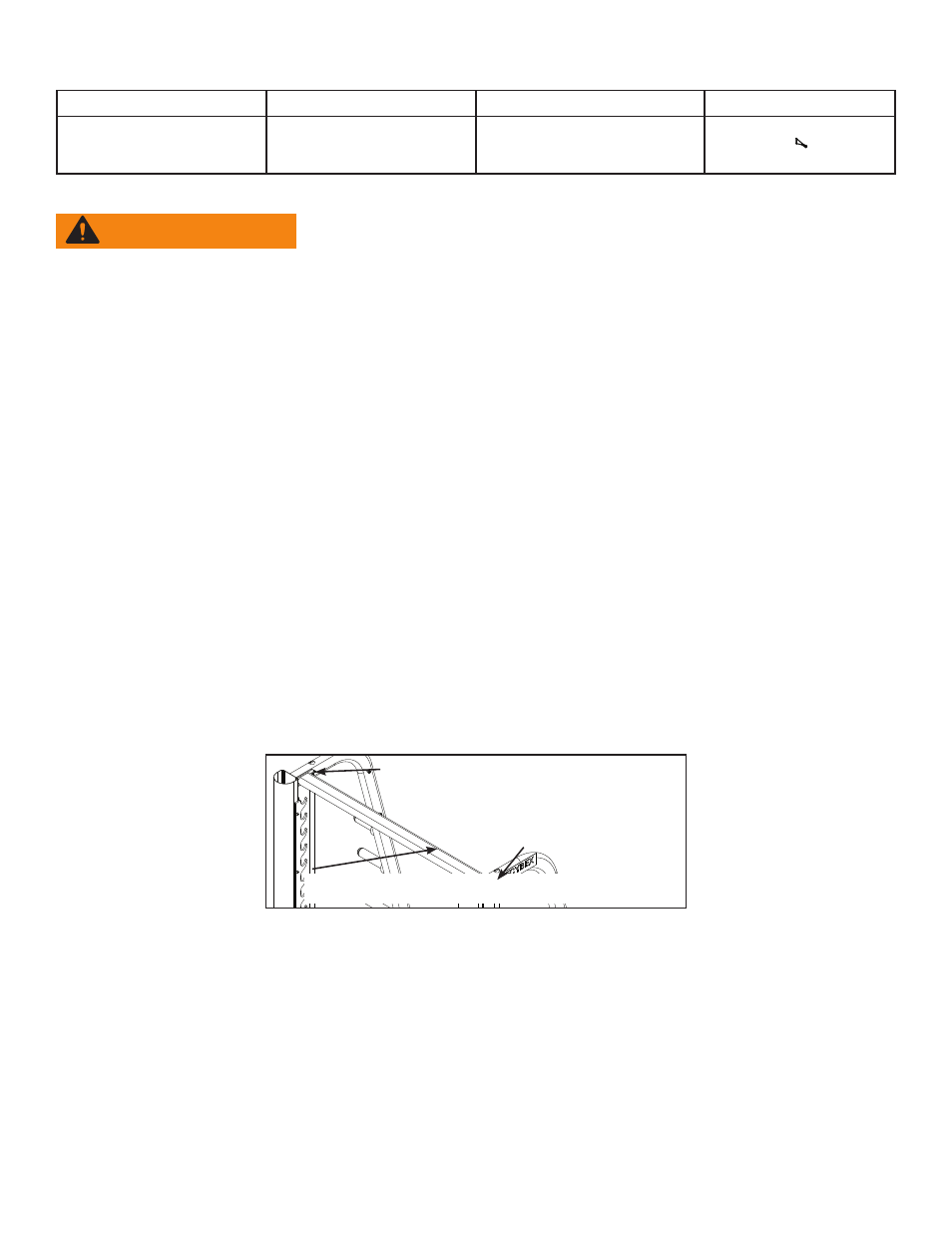

3. Установите на место передний поперечный элемент рамы. в раме.
Передний поперечный элемент рамы
Винт BHSCS
(по 2 с каждой стороны)
Контргайка (по 2 с каждой
стороны)
4. С помощью 7/32-дюймового шестигранного торцевого ключа и 9/16-дюймового гаечного
ключа закрепите на месте передний поперечный элемент рамы с помощью четырех
винтов с круглой головкой под торцевой ключ (BHSCS) и контргаек, извлеченных при
выполнении шага 3.
5. Установите на место задний поперечный элемент рамы.
