G. Начисто протрите направляющие штанги по всей длине. Смажьте тонким слоем среднетяжелого
машинного масла.
H. Аккуратно установите на место отягощения (по одному за прием). ПРИМЕЧАНИЕ: При установке пластин-
отягощений расположите пластины таким образом, чтобы широкие края фитингов были обращены вверх,
а узкие края фитингов – вниз. См. Рисунки 6A и 6B.
I. Установите верхнее отягощение, спустив его через направляющие штанги.
J. Установите нижнее пружинное стопорное кольцо и волнистую шайбу на направляющую штангу (порядка 3 дюймов (75
мм) от верхнего конца направляющей штанги).
K. Приподнимите направляющую штангу, проходящую через крепежное отверстие, и установите верхнее пружинное
стопорное кольцо.
L. Опустите направляющую штангу и установите нижнее пружинное стопорное кольцо. Повторите шаги 6J - 6L
с другой направляющей штангой.
7. Протяните ремень.
A. Убедитесь в том, что ремень протянут через верхнюю
часть кронштейна натяжного ролика, после чего
протяните конец ремня вниз к верхнему отягощению.
B. Осторожно приподнимите верхнее отягощение и
убедитесь в том, что положение зажимной планки
ремня (на верхнем отягощении) надлежащим образом
совмещается с положением кронштейна верхнего
натяжного ролика (на тренажере). См. Рисунок 7.
C. Пропустите ремень через отверстие в зажимной планке
ремня.
D. Убедитесь в том, что ремень и вставка установлены
надлежащим образом, как показано на Рисунке 8A.
ПРИМЕЧАНИЕ: Не устанавливайте вставку
обратной стороной, как показано на Рисунке 8B.
Стойка-
штанга
Ремень
Вставка
Стойка-
штанга
Ремень
Вставка
Верхний натяжной ролик
Рисунок 7 (Вид сверху: от ролика до зажимной планки
ремня)
Ремень
Вставка и стопорные винты
Отягощение
(одно)
Регулятор
нагрузки
Рисунок 8A
Рисунок 8B
Правильно
протянутый ремень
Неправильно
протянутый ремень
УЗКИЙ край
фитинга
НЕПР
АВИЛЬНО
ШИРОКИЙ
край фитинга
обращен вверх
ПРАВИЛЬНО
ПРИМЕЧАНИЕ: Узкий край
фитинга должен быть
обращен вниз.

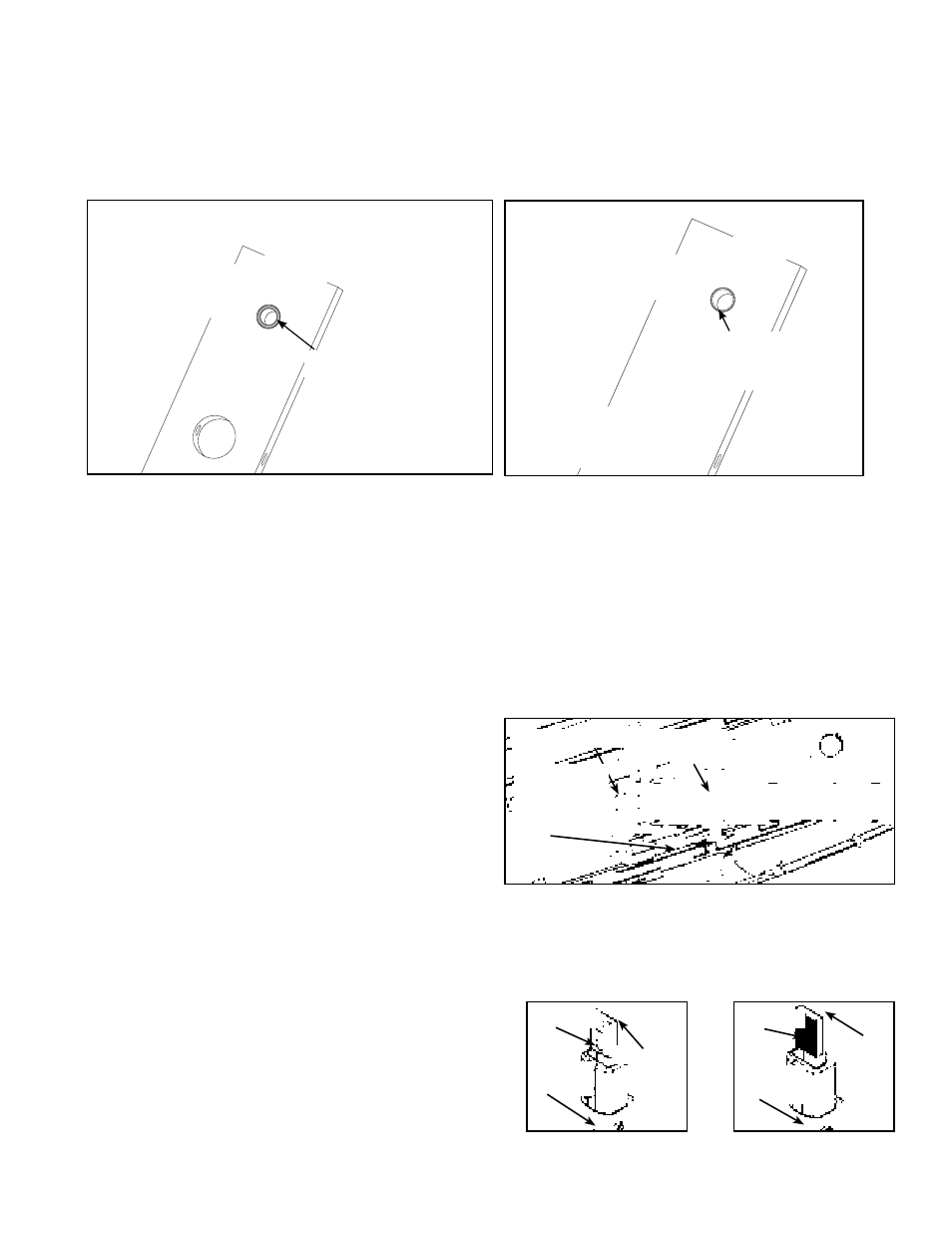

Рисунок 6A
Рисунок 6B
