Регулировка
троса
Описание

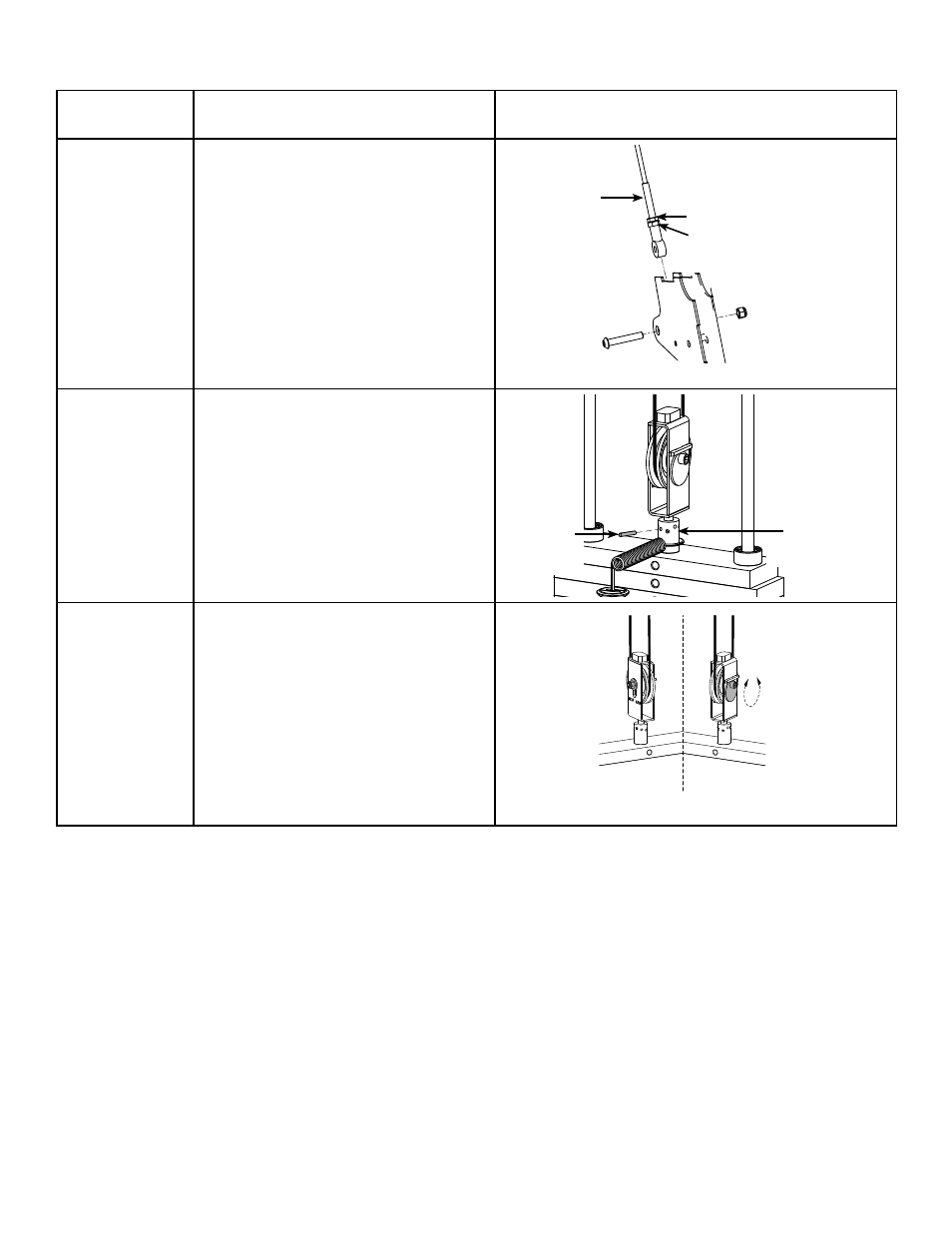

Схема
Регулировка
конца штанги
В данном случае регулируется
винт с головкой с углублением
под ключ (SHCS), соединяющий
шарнир наконечника тяги
троса с тренажером. Основная
регулировка осуществляется
поворотом шарнира наконечника
тяги. На другом конце
троса обычно применяется
регулировка цилиндрического
штифта троса.
Наконечник
троса
Стопорная гайка
Шарнир наконечника
тяги троса
Винт
SHCS
Нейлоновая
контргайка
Регулировка
цилиндри-
ческого
штифта
В данном случае регулируется
цилиндрический штифт и ряд
отверстий в присоединителе
верхнего отягощения для
весового стека.
Присоеди-
нитель
верхнего
отягощения
Регулировка
кулачкового
конца троса
В данном случае регулируется
установочный болт
на кронштейне ролика.
Ослабьте гайку и поверните
кулачковый болт, чтобы
отрегулировать трос.
Муфта
Регулировка
кулачкового
болта
Цилиндр-
ический
штифт
