Сборка, Необходимые инструменты – Инструкция по эксплуатации Cybex 11140 Eagle Prone Leg Curl
Страница 7
Руководство пользователя для Cybex
7
Сборка
Необходимые Инструменты
• 7/32-дюймовый шестигранный торцевой гаечный ключ
• 9/16-дюймовый гаечный ключ
• Щипцы (для удаления пружинного стопорного кольца)
• Крестообразная отвертка
• Среднетяжелое машинное масло
• Гаечный ключ с ограничением по крутящему моменту
ПРИМЕЧАНИЕ: В выполнении данной процедуры должны
участвовать два человека.
ПРИМЕЧАНИЕ: Владелец зала/пользователь оборудования
обязаны проследить за тем, чтобы вокруг
каждого тренажера имелось свободное место,
достаточное для безопасной эксплуатации
и прохода.
1. Перед тем как приступить к выполнению каких-либо предусмотренных Руководством процедур,
внимательно прочтите и освойте все инструкции.
2. Убедитесь в том, что Вами получена нужная конфигурация.
A. Убедитесь в том, что цвет полученного устройства соответствует Вашему заказу.
B. Убедитесь в комплектности отягощений (9 штук).
C. Убедитесь в том, что Вами получено Руководство пользователя тренажера
Cybex Eagle - Сгибание ног лежа.
D. Убедитесь в том, что Вами получен гарантийный формуляр.
3. Переместите оборудование в желаемое место.
A. Обратите внимание на габариты тренажера:
При простое –
78,5 Д x 41 Ш x 58 В дюймов
199,39 Д x 104,14 Ш x 147,32 В см
В рабочем режиме – 78,78 Д x 41 Ш x 58 В дюймов
200,10 Д x 104,14 Ш x 147,32 В см
Масса тренажера со стойкой отягощений – 500 фунтов (226,79 кг).
B. Убедитесь в том, что тренажер проходит в соответствующие дверные проемы.
C. Если тренажер проходит в соответствующие дверные проемы, перенесите его на выбранное
место и сразу переходите к шагу 5.
D. Если вам нужно установить блоки отягощений, перейдите к шагу 6.
E. Если тренажер не проходит в дверные проемы, перейдите к шагу 4.
4. Инструкции относительно дверных проемов:
ПРИМЕЧАНИЕ: Если Ваш тренажер проходит в соответствующие дверные проемы, перейдите к следующему
шагу. Если тренажер не проходит в дверные проемы, выполните шаг 4.
A. Осторожно снимите все (стандартные) конические опоры для транспортировки с помощью 3/4-дюймовой головки
или гаечного ключа.
B. Перед разбором сделайте пометки относительно расположения тросов/ремней и соединений. В дальнейшем это
поможет Вам восстановить их правильное положение.

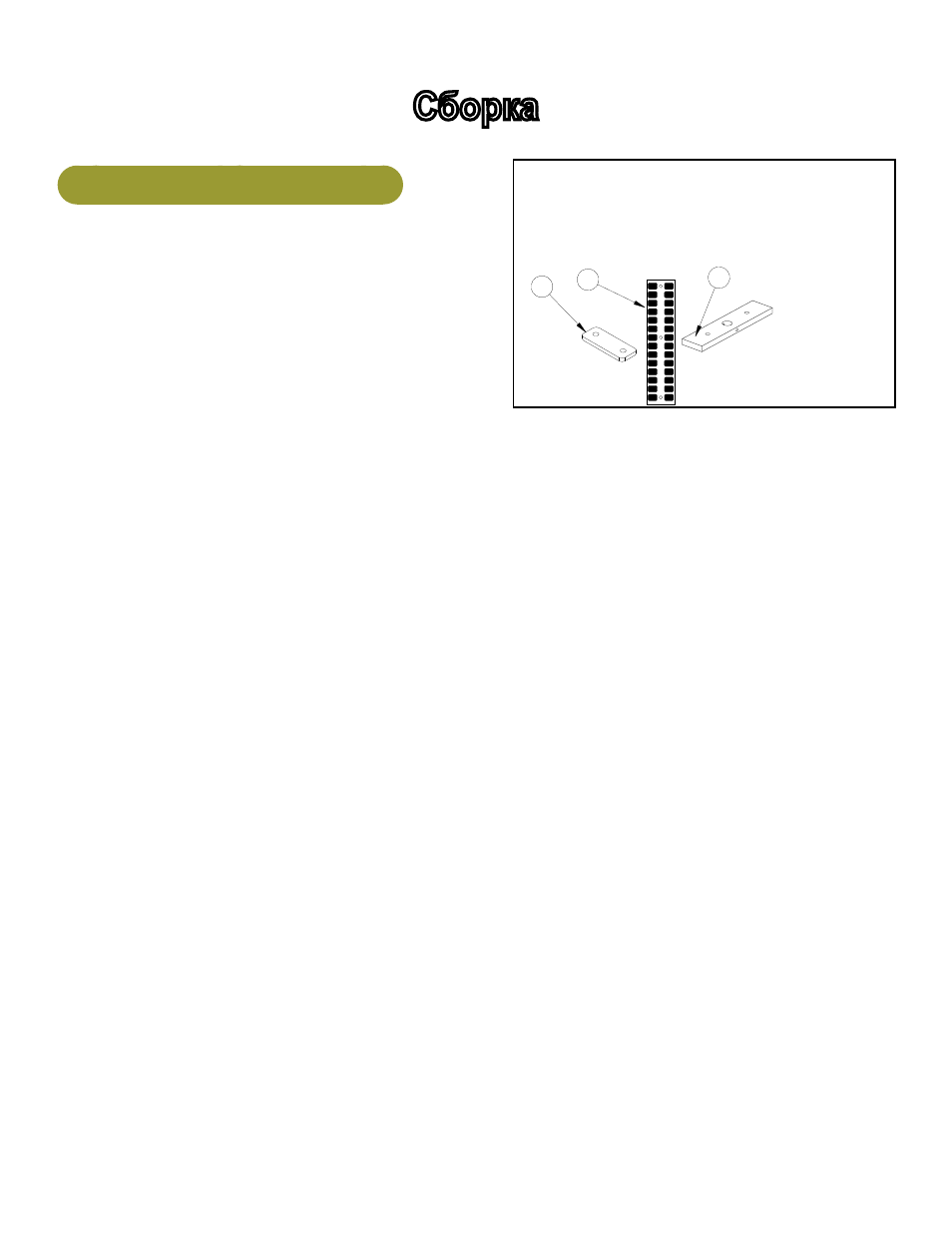

3
130.5
270
121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1
4
11090-392
РЕЗИНОВЫЕ НОГИ
2
1
12000-560
ПЕРЕВОДНАЯ КАРТИНКА,
ПЛАСТИНА ВЕСА (30 - 290)
3
9
4000C101
WEIGHT STACK PLATE
ITEM QTY PART NO. DESCRIPTION
