Руководство пользователя для Cybex
8
C. Разрежьте транспортировочную стяжку, которой зафиксировано
верхнее отягощение.
D. Вместе с помощником осторожно удалите девять винтов BHSCS,
которыми закреплены две половины рамы. См. Рисунок 1.
E. Осторожно перенесите каждую из половин через дверной
проем к выбранному для размещения тренажера месту.
F. Вместе с помощником аккуратно скрепите половины рамы
девятью винтами BHSCS, которые были извлечены
при выполнении шага 4D. См. Рисунок 1.
G. Далее перейдите к шагу 5C.
5. Удалите транспортировочные опоры и снимите задние
защитные кожухи.
A. Осторожно снимите все (стандартные) конические опоры для
транспортировки с помощью 3/4-дюймовой головки или гаечного
ключа.
B. Разрежьте транспортировочную стяжку, которой зафиксировано
верхнее отягощение.
C. Осторожно установите резиновые подкладки (поставляемые в комплекте с
тренажером) под каждую стойку основной рамы.
D. Приподнимите верхнее отягощение и настройте регулятор нагрузки на значение
15 lbs (15 фунтов) для обеих сторон (по три отягощения с каждой стороны).
E. Извлеките три винта с крестообразным шлицем, крепящих верхний (задний)
защитный кожух, и аккуратно снимите кожух. См. Рисунок 2.
F. Ослабьте два нижних винта, показанных на Рисунке 3. ПРИМЕЧАНИЕ: Не
извлекайте два нижних винта.
G. Извлеките два верхних винта, крепящих задний защитный
кожух. См. Рисунок 4.
H. Осторожно смещайте задний защитный кожух вверх до его
полного отделения.
6. Установите стойку с отягощениями.
A. Обратите внимание на то, как установлены отягощения.
B. В то время как помощник будет держать отягощения,
переместите регулятор нагрузки на значение 0 lbs
(0 фунтов) и освободите все шесть отягощений
(по три отягощения с каждой стороны).
C. С помощью щипцов удалите верхнее пружинное стопорное
кольцо с одной из направлящих штанг и аккуратно опустите
направляющую штангу. См. Рисунок 5.
D. Удалите нижнее пружинное стопорное кольцо и волнистую
шайбу из направляющей штанги. Повторите шаги 6A и 6B
для удаления обоих пружинных стопорных колец из другой
направляющей штанги.
E. По возможности отклоните направляющие штанги в сторону от тренажера, с тем чтобы обеспечить
максимальное свободное пространство для установки отягощений.
F. Приподнимите верхнее отягощение, снимите его с тренажера и осторожно отложите в сторону.

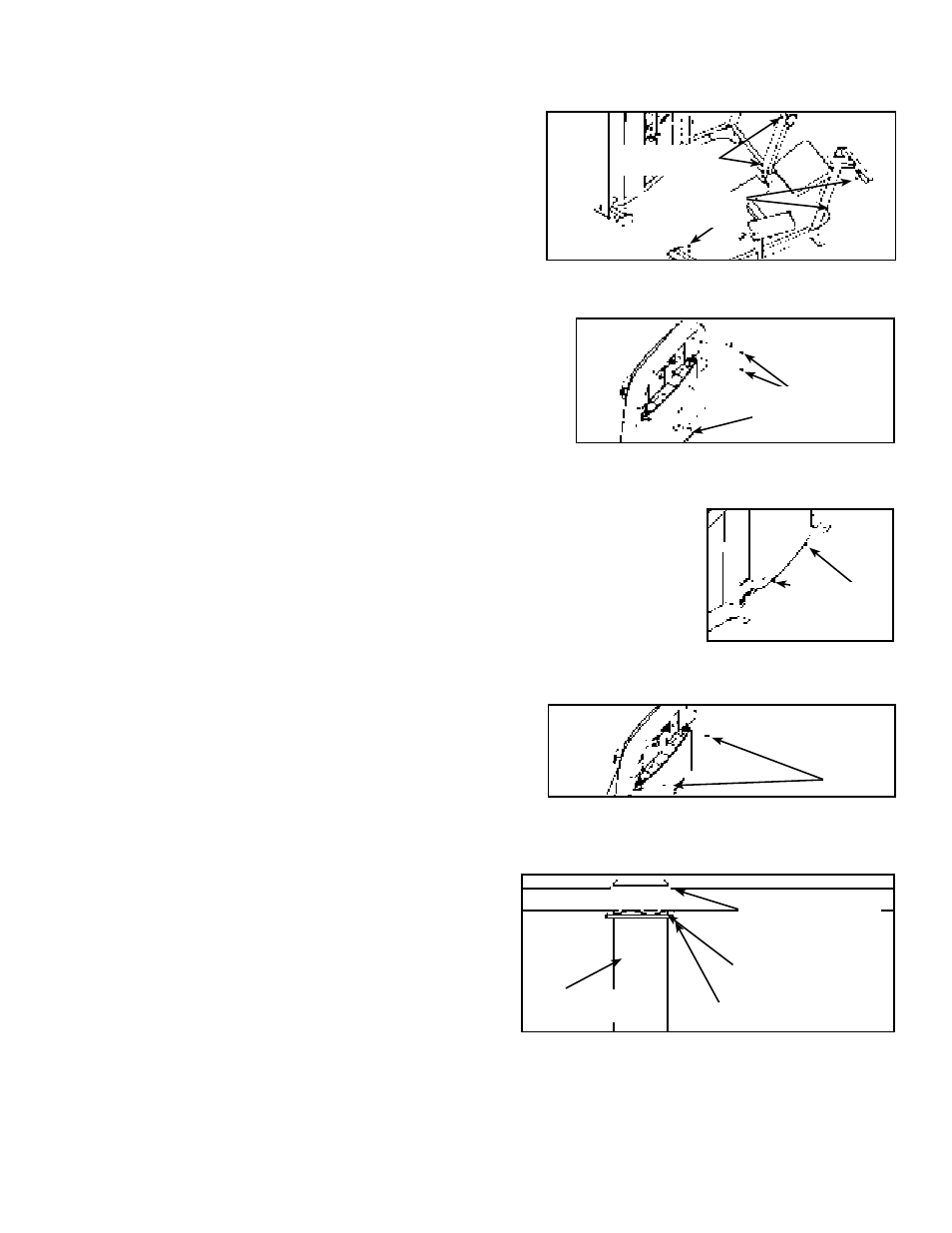

Рисунок 2
Рисунок 3
Рисунок 4
Винт
(ослабить, но
не извлекать)
Винт
Рисунок 5
Верхнее пружинное
кольцо
Нижнее пружинное
кольцо
Рама
Направляющая
штанга
Волнистая шайба
Винт с
крестообразным
шлицем (3)
Рисунок 1
Нейлоновая
контргайка (9)
Винты BHSCS
(9 шт.)
