Понимание отображаемых данных
Важно понимать значение информации на экране
эхолота. Экран НЕ отображает трѐхмерную картинку
того, что находится под водой. Каждая вертикальная
линия точек представляет данные, принятые датчиком
эхолота как акустические сигналы, отражѐнные от чего-
либо под водой в один момент времени. Т.к. и лодка и
рыба могут двигаться, отобразятся только данные в
момент фиксации их датчиком, никак не указывающие на
то, где находятся одни объекты по отношению к другим.
Окно реального времени (RTS®)
Окно реального времени RTS появляется с правой стороны и только на экране гидролокатора.
Обновление информации всегда происходит с максимально возможной скоростью для данной
глубины и условий. Окно реального времени показывает только сигналы, возвращенные от тех
объектов (дна, подводных структур, рыбы), которые попадают в пучок сигналов в текущий
момент. Окно реального времени можно включать и отключать (см. Закладка меню «Сонар»:
Окно RTS)

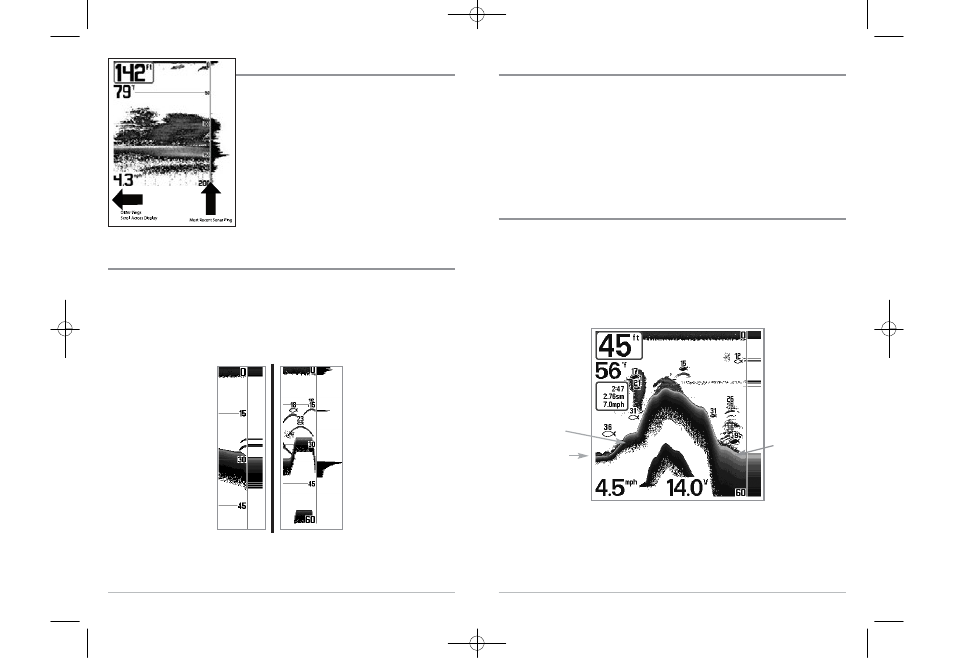

Режим паузы (Freez frame)
Нажатие на любую из 4-х сторон кнопки-джойстика приведѐт к включению режима паузы, в
котором изображение на экране гидролокатора останавливается и отображается курсор в виде
окружности. С помощью кнопки-джойстика можно переместить курсор в любую точку экрана,
при этом глубина этой точки будет отображаться внизу слева (строка «Курсор»). В режиме
паузы окно RTS ® продолжает отображать текущую информацию. Нажатием кнопки «Exit»
можно выйти из режима паузы, картинка на экране начнѐт перемещаться. Режиме паузы можно
включить на «виде на локаторе» (Sonar Vie
w),
Sonar Zoom и 200/83 kHz Split Sonar Views.
Представление дна (Bottom Presentation)
При движении лодки Matrix рисует изменения глубины на экране, создавая тем самым профиль
дна. По умолчанию дно рисуется с учетом его структуры (то есть работает функция Structure
ID) и различными оттенками серого цвета. По сочетанию этих оттенков можно определить тип
дна. Твердое дно (плотная глина или плоское каменное дно) отображается как узкая темная
линия. Мягкое дно типа ила или песка отображается на экране в виде более широкой линии с
переходами темных и светлых оттенков серого цвета. Каменистое дно представляет собой
прерывистую линию
Контур дна с окном RTS® Window.
В узком окне (Narrow
RTS) отражѐнные сигналы
показываются различными
оттенками серого.
Наиболее интенсивные
отображаются как цельные
черные полосы, что
указывает на дно.
Толщина полосы
указывает на тип дна.
Плотное дно – это более
тонкие и
преимущественно черные
полосы.
Широкое окно (Wide
RTS®) отображает
интенсивность отражѐнных
сигналов по типу
диаграммы. Длина
изображѐнной линии
определяется силой
принятого сигнала. RTS
отображает данные только
чѐрным цветом.
Твердое дно
Камни
Магкое дно
Возвращенный снизу сигнал, структура и рыба могут быть показаны как либо в Инверсии (по
умолчанию), WhiteLine®, Structure ID®, либо Bottom Black. См. Sonar X-PressTM Menu:
Bottom View для подробной информации или Как установить нижний экран .
