Humminbird 300 Серия - Инструкция (Страница 10)

ID Структуры (Structure ID ® ) В этом режиме слабые
сигналы отображаются более светлыми точками
(голубыми), а сильные сигналы – более тѐмными (красным
цветом). Позволяет отчѐтливо видеть на экране сильные
сигналы.

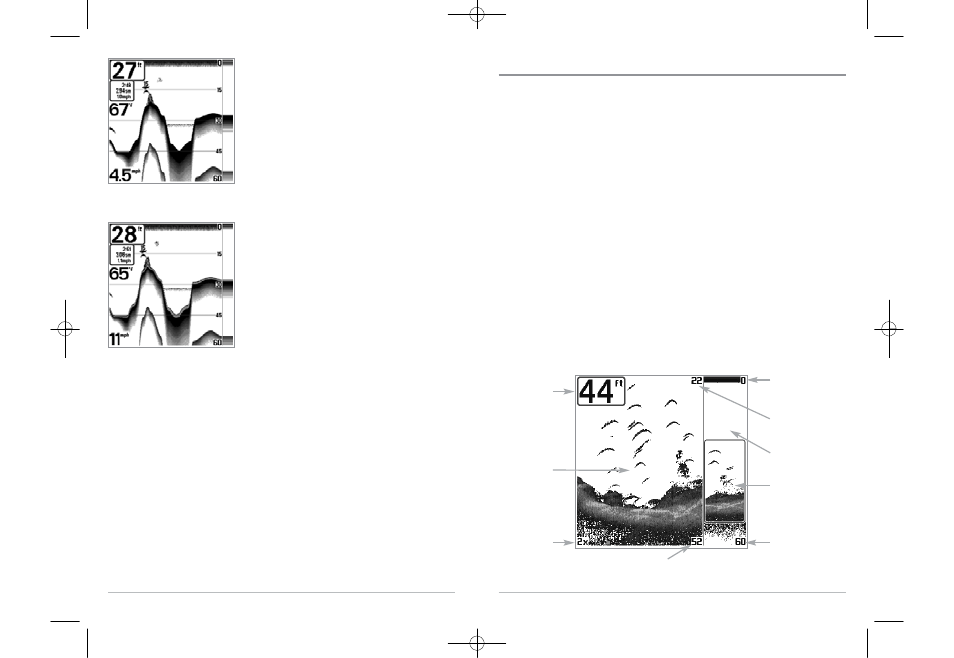

Вид окна сонара с увеличением (Sonar Zoom View)
Этот режим увеличивает возможность экрана различать сигналы от объектов, расположенных
очень близко друг к другу, например, если рыба стоит близко ко дну или какой-либо
придонной структуре. В режиме увеличения экран дисплея разделяется, чтобы показать
стандартную картинку справа, а увеличенное изображение – слева.
По мере изменения глубины, увеличенное изображение автоматически обновляется, чтобы
продолжать показывать изображение дна. Квадрат предварительного увеличения показывает,
где увеличиваемая зона находится по отношения к общей картинке. В нижнем левом углу
указан уровень увеличения. Его можно изменять в зависимости от условий (см. Меню X-Press:
Кратность увеличения). Цифры верхнего и нижнего уровня увеличения показывают
осматриваемую глубину (на картинке это – 22 и 52).
Слева вверху в цифровом виде отображается глубина дна. На экране увеличения нельзя
вывести в цифровом виде остальные данные: температуру воды, напряжение питания и т.п. Белая линия (WhiteLine ® ) – подсвечивает самые сильные
сигналы белым цветом, выделяя их. Позволяет отчѐтливо
видеть на экране линию дна.
Глубина
Вид окна сонара
Верхний диапазон
глубины
Верхняя отметка
глубины увеличенной
части
Весь диапазон
Увеличенн
ая часть Окно просмотра
участка увеличения
Нижний диапазон
глубины Уровень
увеличения
Нижняя отметка глубины
увеличенной части
11 12
