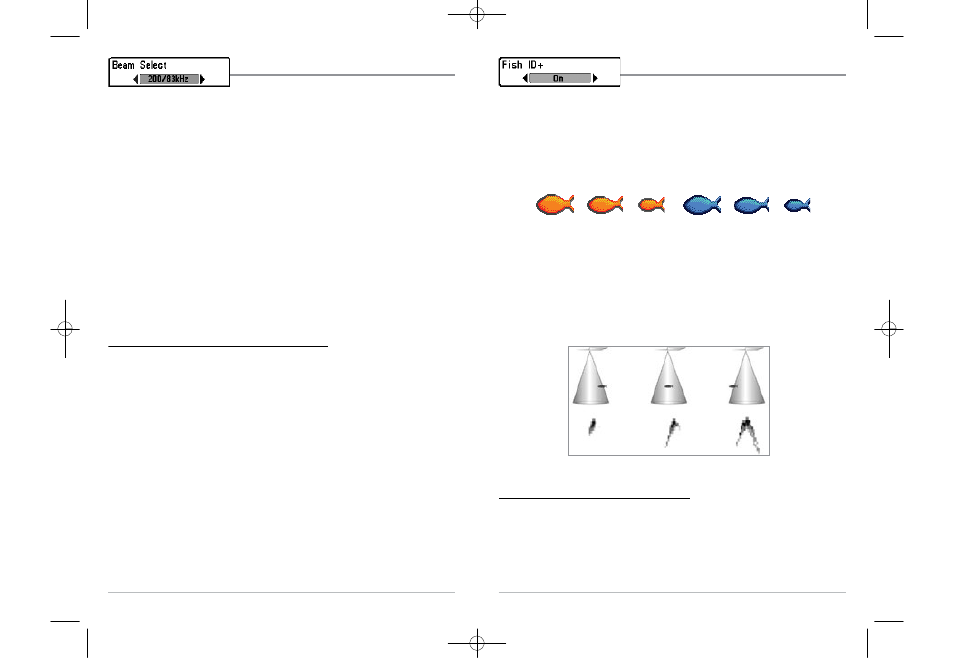

Выбор луча (Beam Select)
Функция выбор луча устанавливает, какие сонарные
переотраженные сигналы будут отображаться на экране.
Когда установлено до 200/83 kHz, ответы обоих лучей совмещены в начале с частотой 83 kHz
широкого лучевого переотраженного сигнала, затемняя его, потом накладывается на него с 200
kHz узким лучевыи переображенным сигналом. Темные 200 kHz широкие лучевые
переотраженные сигналы выделяются на фоне слабых 83 kHz узких лучевых переотраженных
сигналов. Разделенный Сонар-Экран продолжает показывать переотраженные сигналы с
каждого луча в соответствующем окне. Смещанная информация показывается в Сонар-Экране,
Сонар-Zoom-Экране и Большом Цифровом экране. RTS® окно в Сонар-Экране и Круглый
Маяк-Экран будут показывать только переотраженные сигналы от 200 kHz узкого луча.
Fish ID+
Fish ID+™ - использует усовершенствованную обработку
возвращенного сигнала с целью анализа, соответствуют ли его параметры настоящей рыбе.
Цифра над символом-рыбкой указывает глубину до нее. Интенсивность возвращенного сигнала
отображается в виде трех возможных символов-рыбок, различающихся по размеру.
Однолучевые (Single Beam) эхолоты отображают закрашенный символ рыбы.
Двулучевые (DualBeam PLUS™) эхолоты отображают рыбу в пучке 200 кГц закрашенным
символом, а в пучке 83 кГц – пустым
200 kHz, Узкий луч,
Оранжевые символы рыб
Когда установлено до 200 kHz, только переотраженные сигналы от 200 kHz узкого луча будут
отображаться в Сонра-Экране, Сонар-Zoom-Экране, Большом Цифровом экране и Круглом
Маяк-Экране. Разделенный Сонар-Экран бужет продолжать отображать переотраженные
сигналы от обоих лучей в соответствующем окне. RTS® окно в Сонар-Экране будет
показывать переотраженные сигналы от 200 kHz узкого луча.
Когда установлено до 83 kHz, переотраженные сигналы от 83 kHz шикорого луча будут
отображены в Сонар-Экране, Сонар-Zoom-Экране, Большом Цифровом экране и Круглом
Маяк-Экране. Разделенный Сонар-Экран бужет продолжать отображать переотраженные
сигналы от обоих лучей в соответствующем окне. RTS® окно будет показывать
переотраженные сигналы от 83 kHz широкого луча.
Для того, чтобы воспользоваться функцией Выбор Луча:
1. Подсветите Выбор луча в главном меня Сонара.
2. Используйте кнопку «Вправо» или «Влево» для выбора одной из установок: 200 kHz
луч, 83kHz луч или 200/83kHz лучи. (200/83 kHz, 200 kHz, 83 kHz, По умолчанию– 200
kHz)
Если отключить Fish ID+, то Matrix показывает только необработанные сигналы. Эти сигналы
похожи на «арки», формирующиеся на экране, указывают на потенциальный объект. Из-за
формы пучка, расстояние до рыбы уменьшается пока рыба вплывает в луч, и увеличивается по
мере выхода рыбы из луча, создавая дугу. На размер и форму дуги влияет скорость лодки,
скорость движения экрана и позиция рыбы в луче
Для включения/отключения функции Fish ID+™:
1. Выберете пункт Fish ID+ в основном меню «Гидролокатор» (Sonar).
2. Используя кнопки «Вправо-Влево» для включения/отключения Fish ID+ (По
умолчанию = Off)
49
50
83 kHz, Широкий луч,
Голубые символы рыб
Луч сонара и «арки» рыб
