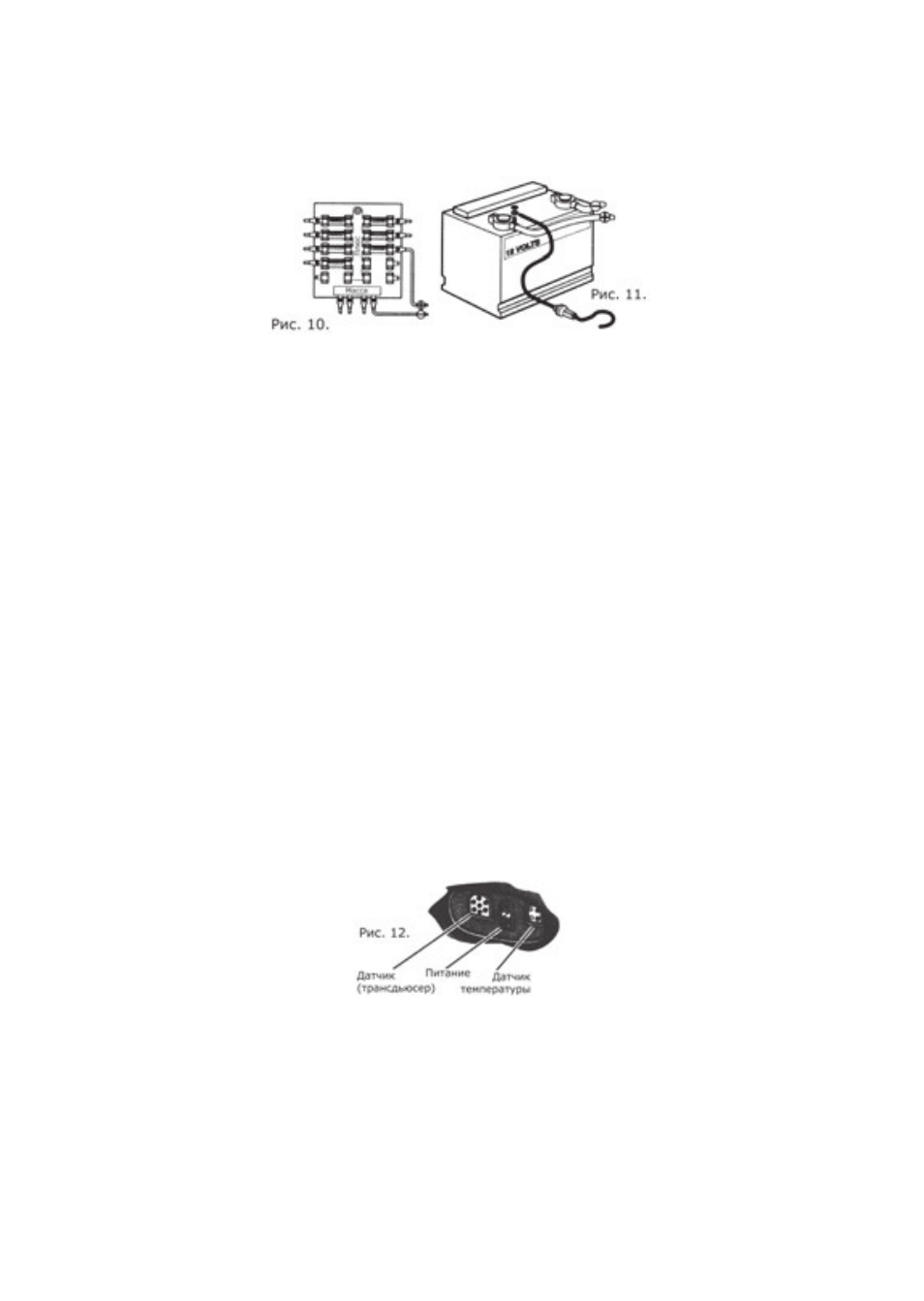

батарее, убедитесь в наличии внутреннего предохранителя и используйте 1 амперный
предохранитель (не входит в комплект) для защиты устройства (рис. 11).
Чтобы избежать интерференции с другими электрическими устройствами, может
понадобиться отдельный источник питания (вторая батарея).
Шаг 5: Установка основания
1. Выньте эхолот из основания, ослабив шарнирную крышку и потянув монитор вверх
возможно, придется пошевелить его из стороны в сторону.
Замечание: Не нужно целиком откручивать шарнирную крышку. Лишь ослабьте ее так,
чтобы можно было вынуть монитор.
2.
Используя основание в качестве схемы, пометьте местоположение будущих отверстий
(рис. 9).
3. Просверлите крепежные отверстия, используя 3.5 мм сверло.
4. Просверлите 16 мм отверстие там, где кабели будут проходить через поверхность, на
которой будет установлена контрольная панель. Просверлите отверстие так, чтобы
основание прибора закрывало его.
5. Пропустите кабели датчика и питания через 16 мм отверстие, оставив примерно 15 см
над поверхностью.
6. Совместите основание с отверстиями и прикрутите винтами.
Шаг 6: Подключение датчика к эхолоту
1. Установите эхолот на основание.
2. Обращая внимание на форму штекеров на кабелях и форму разъемов на эхолоте,
присоедините кабели к соответствующим входам.
3. Установив монитор в основание, покрутите его, чтобы понять, сколько оставить кабеля,
чтобы поворот монитора был нормальным. Теперь полностью затяните шарнирную
крышку.
Ваш новый Humminbird Piranha готов к работе!
Проверка и завершающая установка
Тестирование следует проводить на воде, хотя предварительно правильность установки
можно проверить и в доке.
Нажмите кнопку POWER MENU один раз для включения. При нажатии кнопки раздастся
звуковой сигнал. Если устройство не включается, проверьте, правильно ли подключен кабель в
разъем, полностью ли он «сидит» в разъеме и подключено ли питание.
7
