Инструкция по эксплуатации Humminbird PiranhaMax
Страница 5
Шаг 5: Прокладка кабеля
Надо протянуть кабель к тому месту, где предполагается установить эхолот. Помните:
•
Самый простой метод перекинуть кабель через транец. Наиболее часто используемый
просверлить отверстие в транце над ватерлинией.
•
По борту лодки кабель прокладывают, используя внутренние отверстия в конструкции
палубы и надстроек.
•
Прокладывайте кабель подальше от антенн VHF и кабелей тахометра.
•
Не отрезайте, не укорачивайте и не удлиняйте кабель
•
Если кабель короток, обратитесь местному представителю и закажите кабель подлиннее.
Следуйте нижеприведенным шагам:
1.
Пропустите кабель поверх транца или через 16 мм отверстие над ватерлинией.
2.
Если вы используете отверстие, то заполните его силиконом.
3.

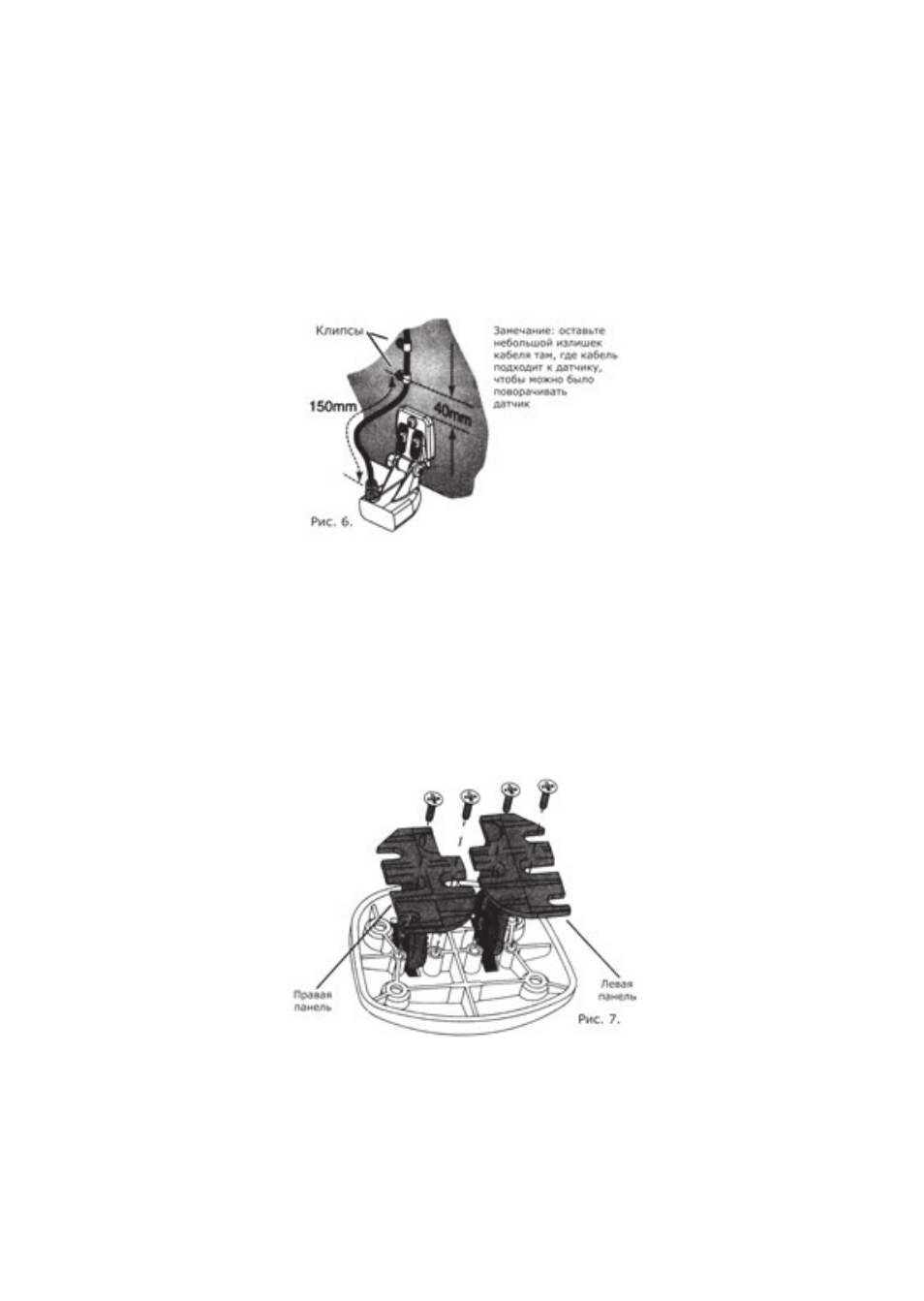

Укрепите положение кабеля с помощью клипс (рис. 6).
УСТАНОВКА ЭХОЛОТА
Шаг 1: Сборка основания
1.
Вставьте крепежные панели в основание (рис. 7).
2.
Укрепите их с помощью 4 винтов.
Шаг 2: Соединение основания с эхолотом
1.
Вставьте поворотный болт в соответствующее отверстие на эхолоте (рис 8).
2.
Привинтите гайку к поворотному болту (на 2 3 оборота).
3.
Совместите все с крепежными панелями основания и покачайте, чтобы убедиться, что
эхолот полностью сел.
4.
Поверните эхолот на нужный угол и вручную затяните шарнирную крышку.
5
