Инструкция по эксплуатации Humminbird PiranhaMax
Страница 6
Теперь вы собрали эхолот Piranha, и можете выбрать для него наилучшее место.

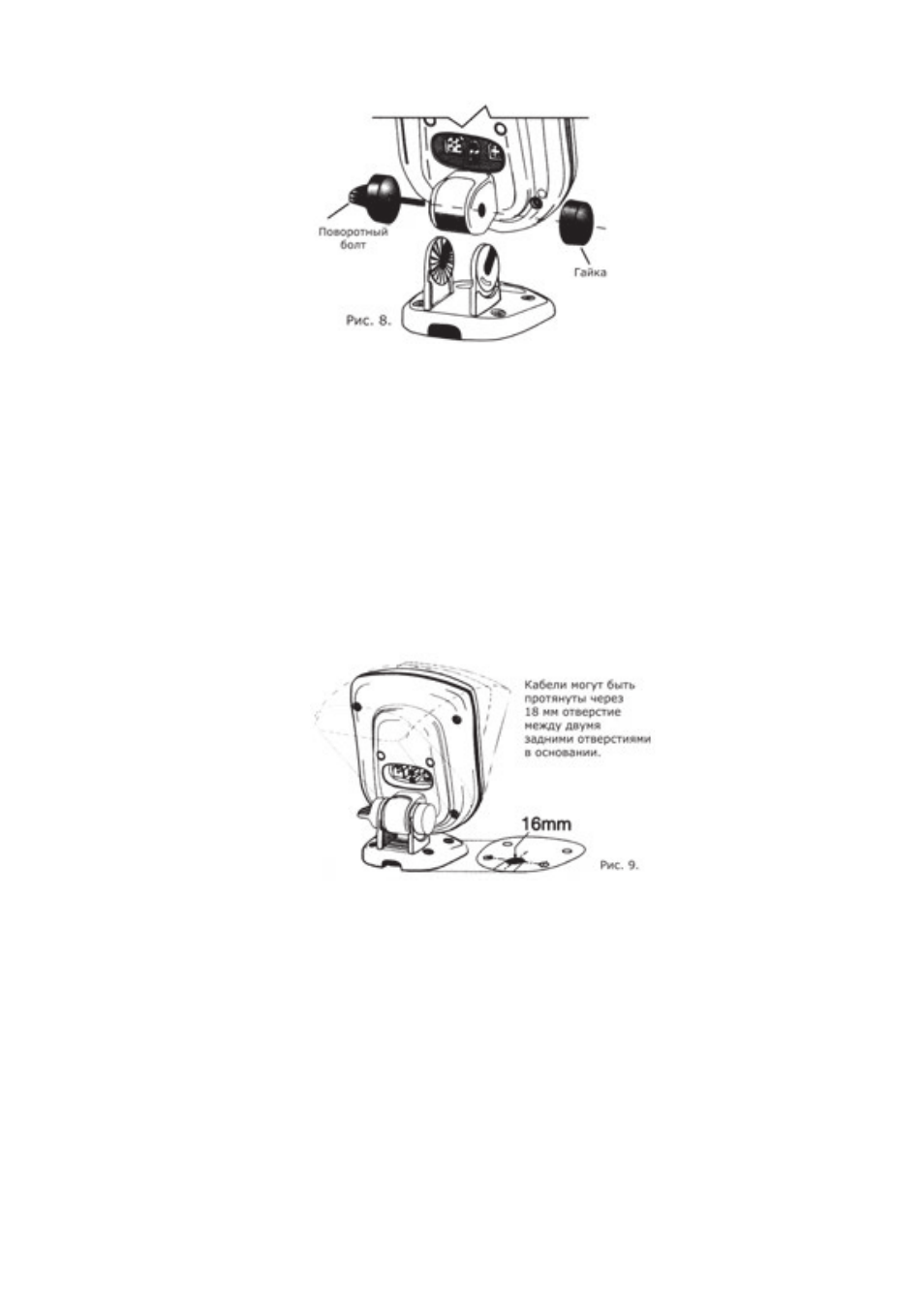

Шаг З: Определение местоположения эхолота (рис. 9)
При выборе местоположения контрольной панели помните:
•
Сначала надо протянуть кабели питания и датчика так, чтобы они дотягивались до
эхолота. Можно купить более длинные кабели для датчика. Кабель питания можно
удлинить многожильным медным проводом.
•
Если возможно, выберите место так, чтобы был доступ снизу к эхолоту. Над декой будет
небольшой отрезок кабеля, а отверстие в деке можно прикрыть основанием эхолота.
•
Проверьте, хватает ли места, чтобы можно было легко устанавливать снимать эхолот и
поворачивать его.
•
Крепежная поверхность должна быть прочной, чтобы эхолот не подвергался ударам волн
и вибрации
•
Выбирайте место так, чтобы экран был хорошо виден.
Шаг 4: электрическое подключение
В комплект включен 2 метровый кабель питания. Его можно укоротить или нарастить с
помощью многожильного медного провода.
Предупреждение: Некоторые лодки имеют 24 или 36 вольтную систему питания.
Убедитесь, что Piranha подсоединена именно к 12 вольтам. Humminbird не несет
ответственность по поломкам, связанным с превышением входного напряжения.
Кабель питания может быть подключен к электрической системе лодки двумя способами:
через панель предохранителей, обычно расположенную рядом с консолью, или напрямую к
батарее. Если используется предохранительный терминал, вам понадобятся клеммы (в
комплект не входят), соответствующие терминалу на предохранительной базе. Присоедините
черный провод к «земле», а красный к источнику 12 вольт (рис. 10). Используйте в соединении
1 амперный предохранитель. Если вам необходимо подключить контрольную панель прямо к
6
