Инструкция по эксплуатации Humminbird PiranhaMax
Страница 3
Шаг 2: Для крепления на транце: просверлите отверстия для крепежа
1.
В комплекте эхолота найдите картонный шаблон с отверстиями для сверления.
2.
Прижмите шаблон к транцу в том месте, где предполагается закрепить датчик.

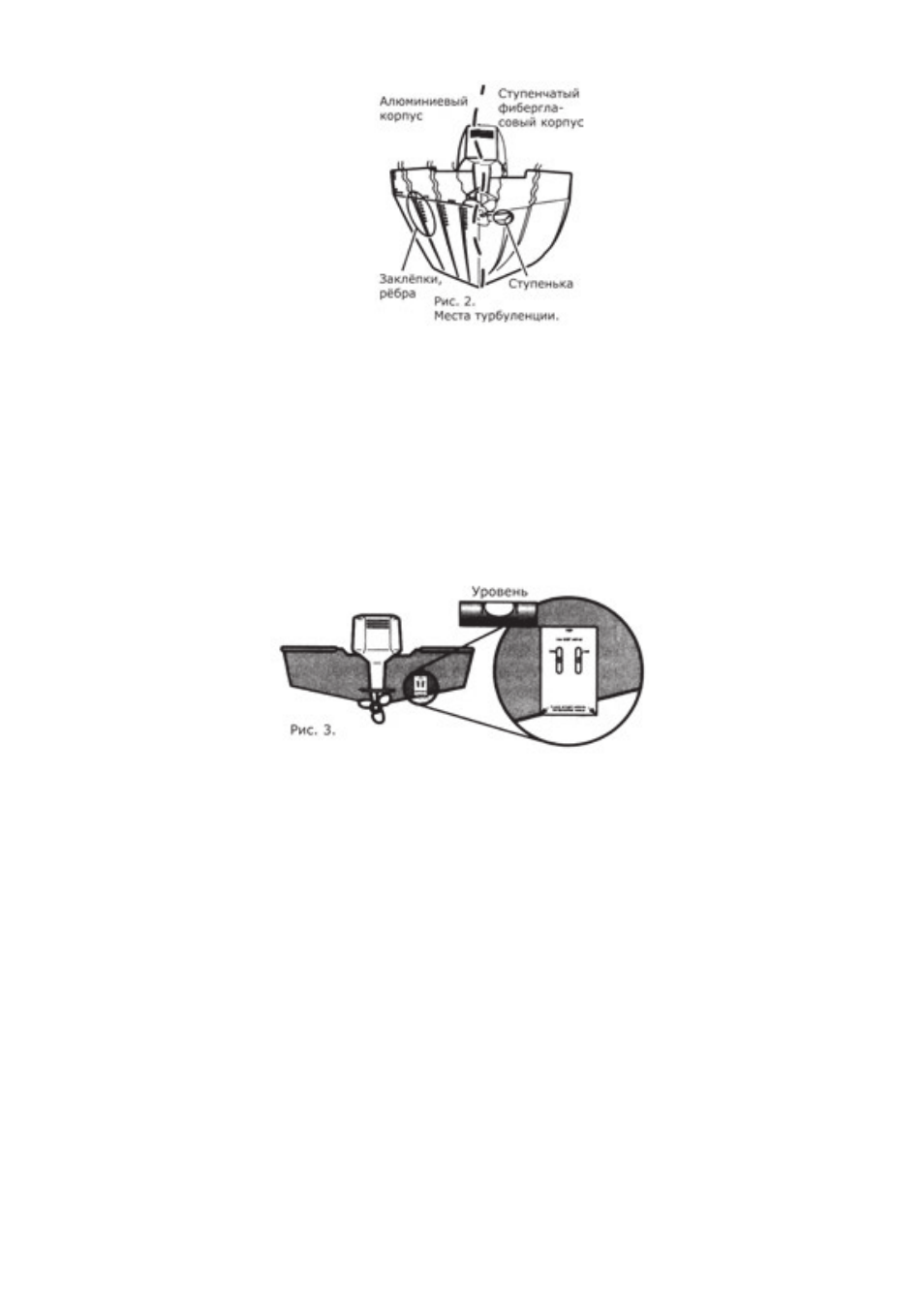

Расположите шаблон вертикально так, чтобы стрелочки на ней совпадали с местом, где
корпус соединяется со стенкой транца лодки (рис. 3).
3.
Карандашом отметьте места будущих отверстий.
4.
Используя 4 мм сверло, просверлите два отверстия на глубину примерно 25 мм. Если
корпус из фибергласа, то лучше начать сверлить с насадкой поменьше, постепенно
увеличивая ее размер, чтобы избежать крошения фибергласа или внешнего покрытия.
Шаг 3: Сборка и крепление датчика
1.
Соедините корпус датчика G и основание A как показано на рис. 4.
2.
Затяните винт F так, чтобы датчик поворачивался, но все таки оставался на месте, если
его отпустить.
3.
Добавьте силикон в просверленные отверстия.
4.
Совместите датчик с крепежными отверстиями и привинтите отверткой.
5.
Затяните крепежные винты так, чтобы датчик можно было двигать вертикально, но чтобы
он оставался на месте, если вы его отпустите.
Замечание: Положение третьего крепежного винта определяется крепежным
основанием A. Просверлите отверстие для него и установите его ТОЛЬКО ПОСЛЕ ТОГО,
как полностью определили и протестировали местоположение датчика.
