Srp-330, Rev. 1.05, 2-1- 2 двухпортовый последовательный интерфейс – Инструкция по эксплуатации BIXOLON SRP-330
Страница 9
Rev. 1.05
- 9 -
SRP-330
№
вывода
Наим. сигнала
Направл.
сигнала
Функция
BODY
(КОРПУС)
Frame GND
(заземление на
раму)
-
Заземление на раму
2
TXD
Выход
Передача данных
3
RXD
Вход
Получение данных
6
DSR
Вход
Отражает готовность хоста (главного ПК) получать
данные. (Обмен сигналами H/W)
1) ОТМЕТКА (логич. 1): хост может принимать данные.
2) ПРОБЕЛ (логич. 0): хост не может принимать данные.
3) Принтер передает данные хосту после подтверждения
данного сигнала.
4) При выборе обмена сигналами по схеме XON/XOFF
принтер не осуществляет проверку данного сигнала.
7
Signal GND
(земля логических
сигналов)
-
Земля логических сигналов, «подвешенная» земля
20
DTR
Выход
Отражает, не занят ли принтер. (Обмен сигналами H/W)
1) ОТМЕТКА (логич. 1): принтер занят.
2) ПРОБЕЛ (логич. 0): принтер не занят.
3) Хост передает данные принтеру после подтверждения
данного сигнала.
4) При выборе обмена сигналами по схеме XON/XOFF
хост не осуществляет проверку данного сигнала.
Shield
(экран)
Frame GND
(Заземление на
раму)
-
Заземление на раму

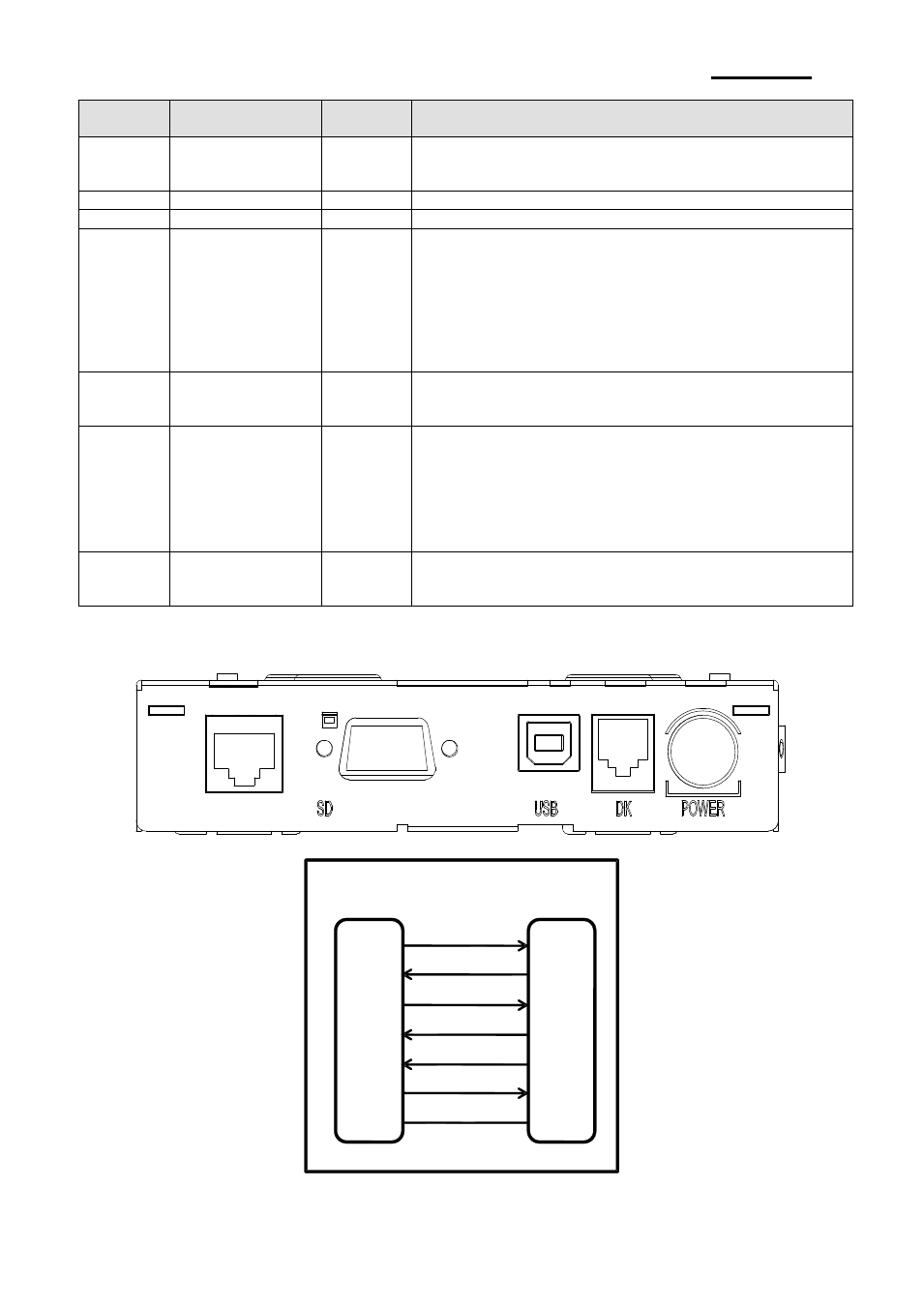

1-2-1-
2 Двухпортовый последовательный интерфейс
(TXD) 2
(RXD) 3
(RTS) 8
(CTS) 7
(DSR) 4
(DTR) 6
(S.G) 5
HOST
SIDE(9P)
PRINTER
SIDE(9P)
3 (RXD)
2 (TXD)
8 (CTS)
7 (RTS)
4 (DTR)
6 (DSR)
5 (S.G)
