Rev. 1.05
- 8 -
SRP-330
1-
2 Подключение кабелей
Подключите кабель, пригодный согласно техническим характеристикам принтера и
главного компьютера сети (хоста) (POS/ECR), к принтеру и хосту. Технические
характеристики ящика кассы должны соответствовать таковым принтера.
※
ПРИМЕЧАНИЕ
Прежде чем подключать кабели, убедитесь, что как принтер, так и главный компьютер
(хост) выключены.
1-2-

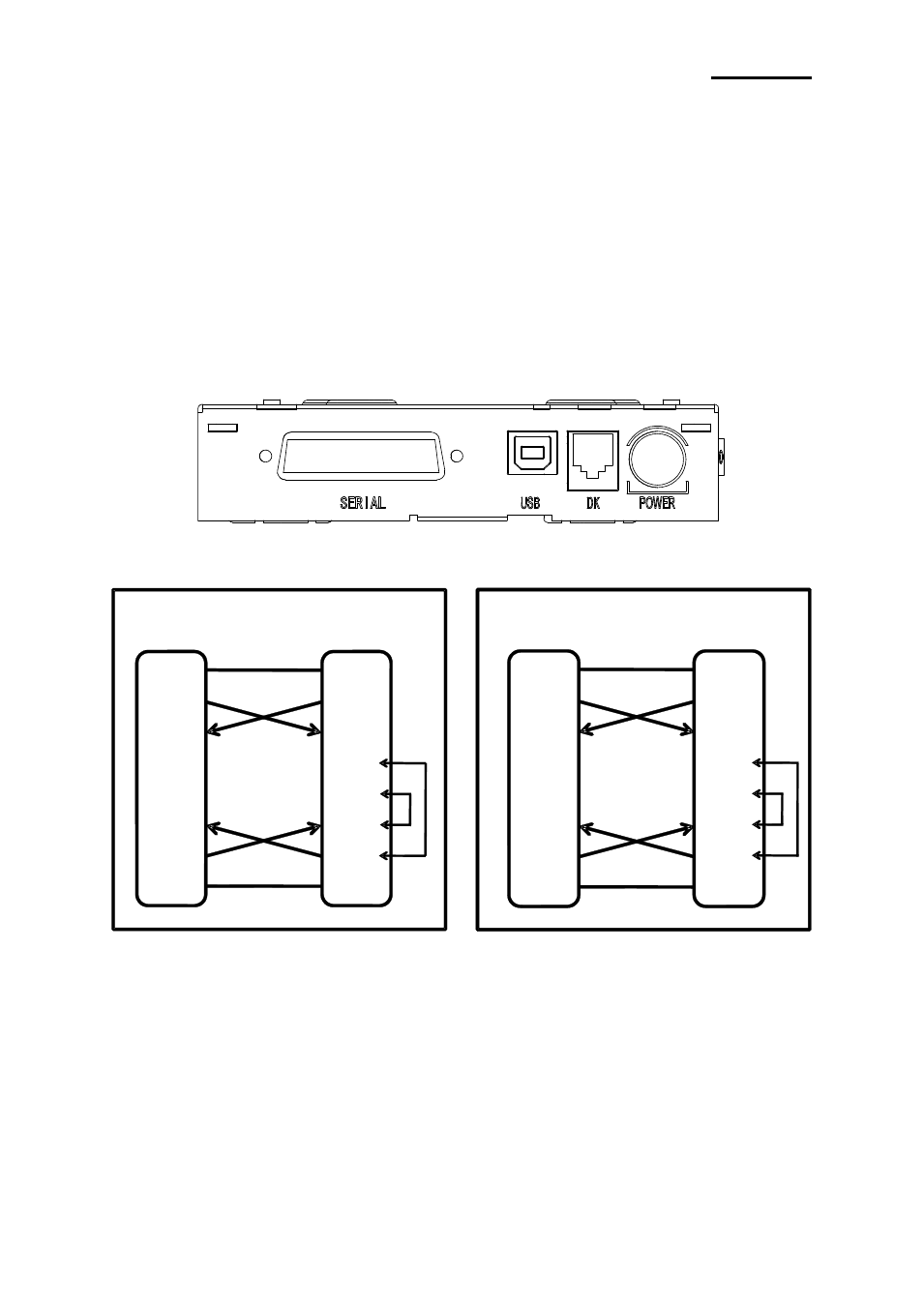

1 Последовательный кабель (RS-232C)
1-2-1-
1 Однопортовый последовательный интерфейс
1 (S.G)
3 (TXD)
2 (RXD)
7 (RTS)
8 (CTS)
6 (DSR)
4 (DTR)
5
(S.G)
PRINTER
SIDE(25P)
HOST
SIDE(9P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
1 (S.G)
2 (TXD)
3 (RXD)
4 (RTS)
5 (CTS)
6 (DSR)
20 (DTR)
7 (S.G)
PRINTER
SIDE(25P)
HOST
SIDE(25P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
Разъем для подключения
кабеля ящика кассы
