Rev. 1.05
- 13 -
SRP-330

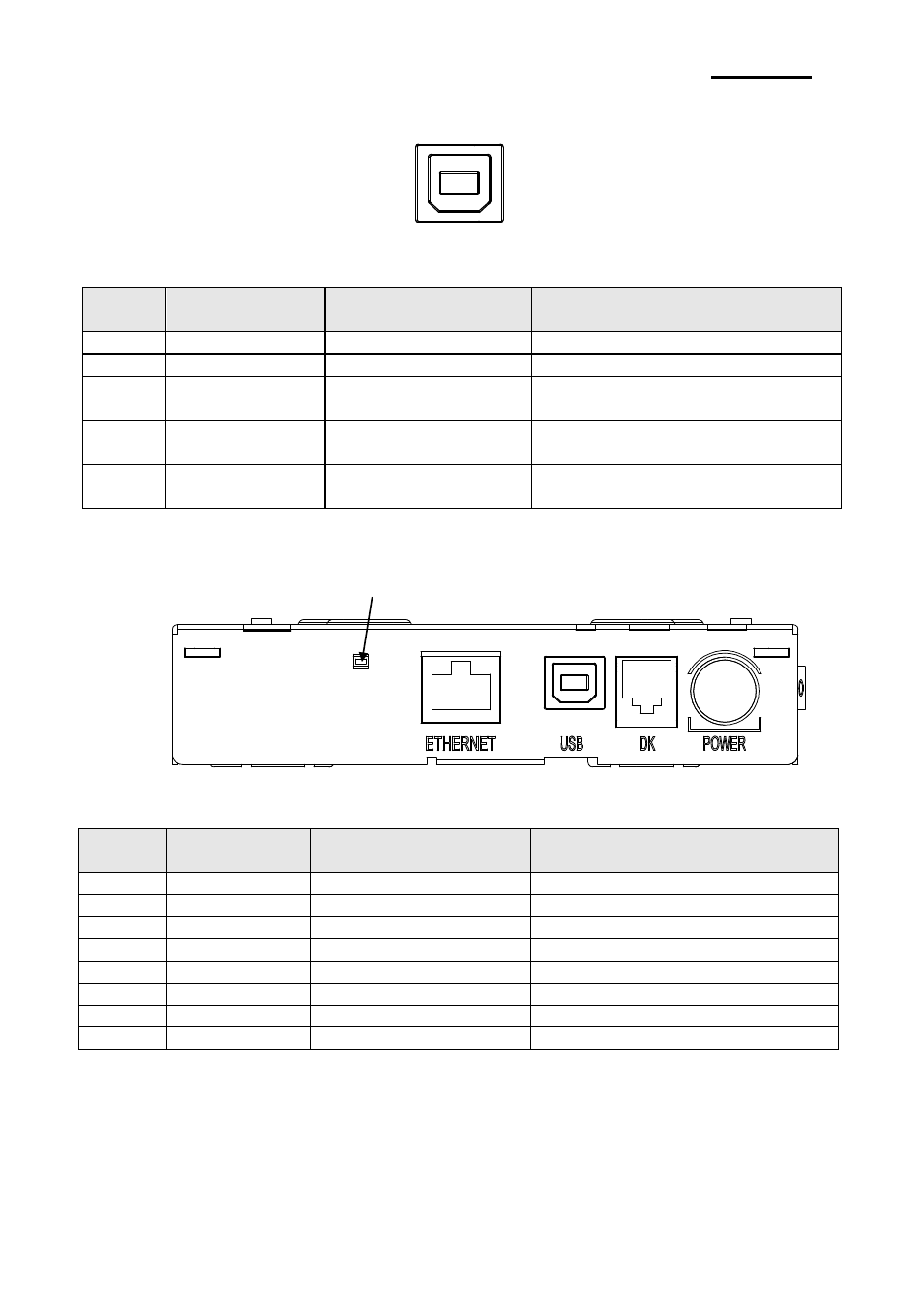

1-2-3 USB-
кабель
№
вывода
Наим. сигнала
Присвоение (цвет)
Функция
Корпус
Shield (экран)
Провод заземления
Заземление на раму
1
VBUS
Красный
Питание хоста: 5 В пост.т./500 мА
2
D-
Белый
Дифференциальная линия
передачи данных
3
D+
Зеленый
Дифференциальная линия
передачи данных
4
GND
Черный
Земля логических сигналов,
«подвешенная» земля
1-2-4 Ethernet-
кабель
№
вывода
Наим. сигнала
Присвоение (цвет)
Функция
1
TD+
Бело-оранжевый
Передача +
2
TD-
Оранжевый
Передача -
3
TCT
Бело-зеленый
Прием +
4
NC
Синий
5
NC
Бело-голубой
6
RCT
Зеленый
Прием -
7
RD+
Бело-коричневый
8
RD-
Коричневый
USB-
разъем
Разъем для подключения
кабеля ящика кассы
Кнопка сброса пользовательских настроек
