Страница 12: Rev. 1.05
Rev. 1.05
- 12 -
SRP-330
1-2-

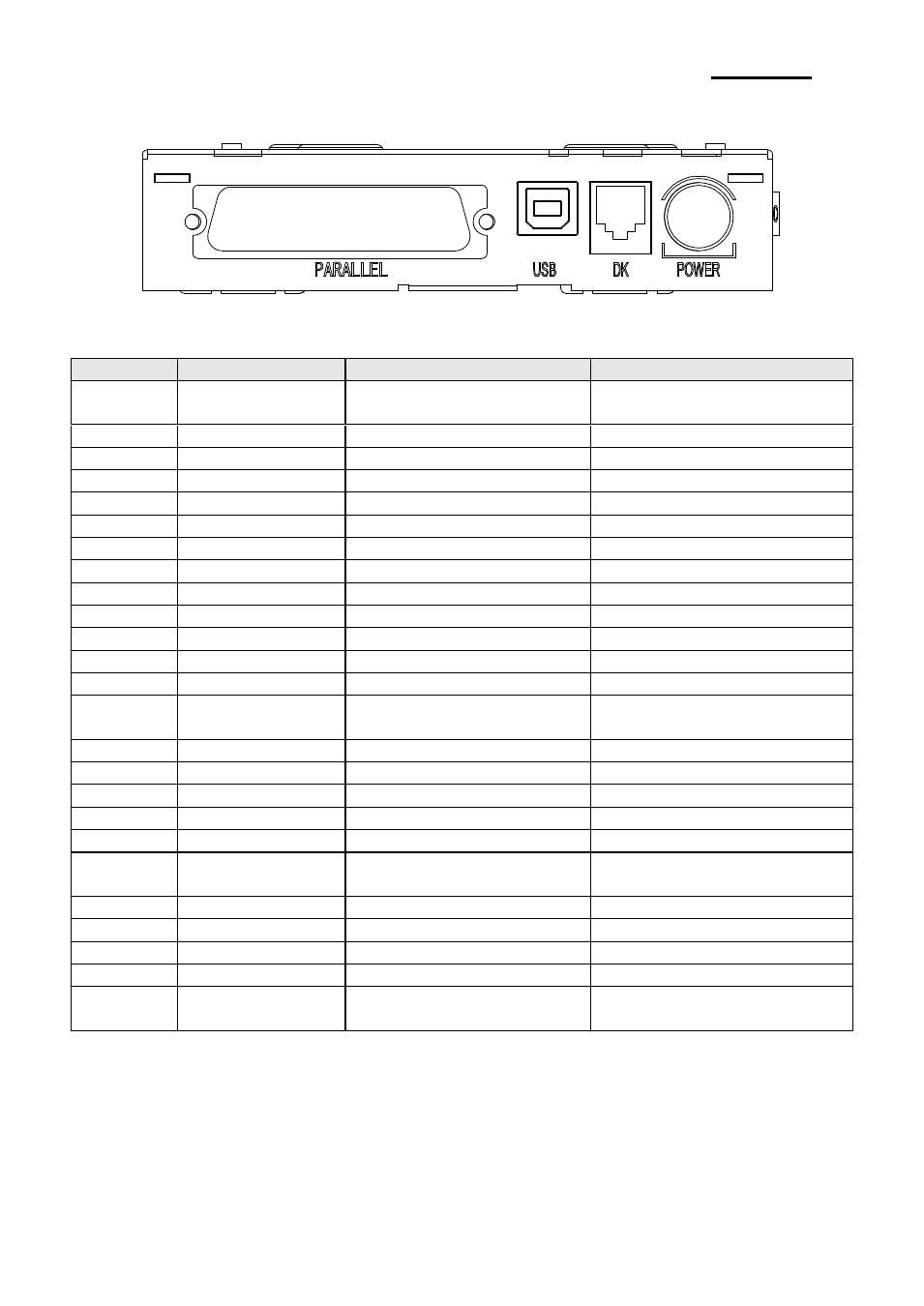

2 Параллельный кабель (IEEE1284)
№ вывода
Источник
Режим совместимости
Полубайтовый режим
1
Хост
(глав.устройство)
nStrobe
HostClk
2
Хост/принтер
Data 0 (LSB)
-
3
Хост/принтер
Data 1
-
4
Хост/принтер
Data 2
-
5
Хост/принтер
Data 3
-
6
Хост/принтер
Data 4
-
7
Хост/принтер
Data 5
-
8
Хост/принтер
Data 6
-
9
Хост/принтер
Data 7 (MSB)
-
10
Принтер
nACK
PtrClk
11
Принтер
Busy
PtrBusy /Data3,7
12
Принтер
Perror
AckDataReq/Data2,6
13
Принтер
Select
Xflag /Data1,5
14
Хост
(глав.устройство)
nAutoFd
HostBusy
15
NC
NC
16
GND
GND
17
FG
FG
18
Принтер
Logic-H
Logic-H
19~30
GND
GND
31
Хост
(глав.устройство)
nInit
nInit
32
Принтер
nFault
nDataAvail /Data0,4
33
GND
ND
34
Принтер
DK_Status
ND
35
Принтер
+5V
ND
36
Хост
(глав.устройство)
nSelectIn
1284-Active
Разъем для подключения
кабеля ящика кассы
