Srp-330, Rev. 1.05 – Инструкция по эксплуатации BIXOLON SRP-330
Страница 11
Rev. 1.05
- 11 -
SRP-330
Н-р
штыря
Наим.
сигнала
Направл.
сигнала
Функция
2
DTR
Выход
Отражает готовность хоста (главного ПК) получать данные. (Обмен
сигналами на аппаратном уровне)
1) МЕТКА (логич. 1): Хост может принимать данные.
2) ПАУЗА (логич. 2): Хост не может принимать данные.
3) Принтер проверяет сигнал и отправляет данные в случае
готовности.
4) При выборе обмена сигналами по схеме XON/XOFF принтер не
осуществляет проверку данного сигнала.
3
RXD
Вход
Получение данных
4
TXD
Выход
Передача данных
5
CTS
Вход
Отражает, не занят ли принтер. (Обмен сигналами на аппаратном
уровне)
1) МЕТКА (логич. 1): принтер занят (работает).
2) ПАУЗА (логич. 2): принтер не занят (не работает).
3) Принтер проверяет сигнал от хоста и отправляет данные в
случае готовности.
4) При выборе обмена сигналами по схеме XON/XOFF принтер не
осуществляет проверку данного сигнала.
6
RTS
Выход
Отражает готовность хоста (главного ПК) получать данные. (Обмен
сигналами на аппаратном уровне)
1) МЕТКА (логич. 1): Хост может принимать данные.
2) ПАУЗА (логич. 2): Хост не может принимать данные.
3) Принтер проверяет сигнал и отправляет данные в случае
готовности.
4) При выборе обмена сигналами по схеме XON/XOFF принтер не
осуществляет проверку данного сигнала.
7
Signal GND
(земля
логических
сигналов)
-
«Подвешенная» земля
8
DSR
Вход
Отражает, не занят ли принтер. (Обмен сигналами на аппаратном
уровне)
1) МЕТКА (логич. 1): принтер занят (работает).
2) ПАУЗА (логич. 2): принтер не занят (не работает).
3) Принтер проверяет сигнал от хоста и отправляет данные в
случае готовности.
4) При выборе обмена сигналами по схеме XON/XOFF принтер не
осуществляет проверку данного сигнала.
※

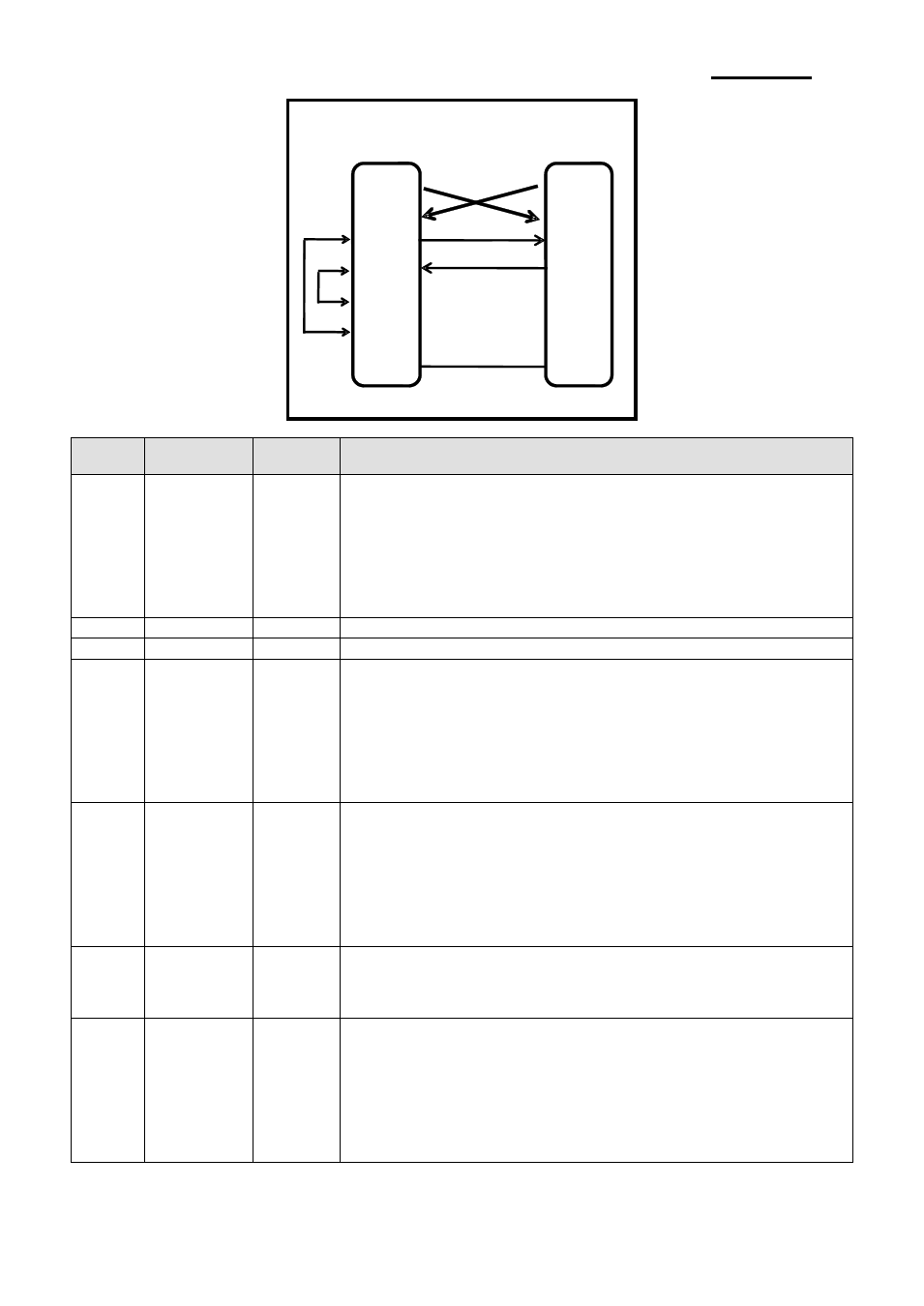

Двойной Последовательный кабель RJ45 не предусмотрено.
HOST
SIDE(RJ45)
PRINTER
SIDE(RJ45)
2 (DTR)
3 (RXD)
4 (TXD)
5 (CTS)
6 (RTS)
7 (S.G)
8 (DSR)
(TXD) 4
(RXD) 3
(RTS) 6
(CTS) 5
(DSR) 8
(DTR) 2
(S.G) 5
