Eсть место для всего и все на своем, Месте, Полнофункциональный микшер – Инструкция по эксплуатации Yamaha mg10
Страница 7: 7 eсть место для всего и все на своем месте
Полнофункциональный микшер
MG10/2
7
Eсть место для всего и все на своем месте
1-1. Изобилие разъемов — что для чего?
Вот типичные вопросы, которые возникают, когда вы впервые настраиваете систему: «Зачем нужны
все эти разъемы на задней панели микшера?» и «В чем разница между ними?».
Начнем с самых распространенных типов разъемов.

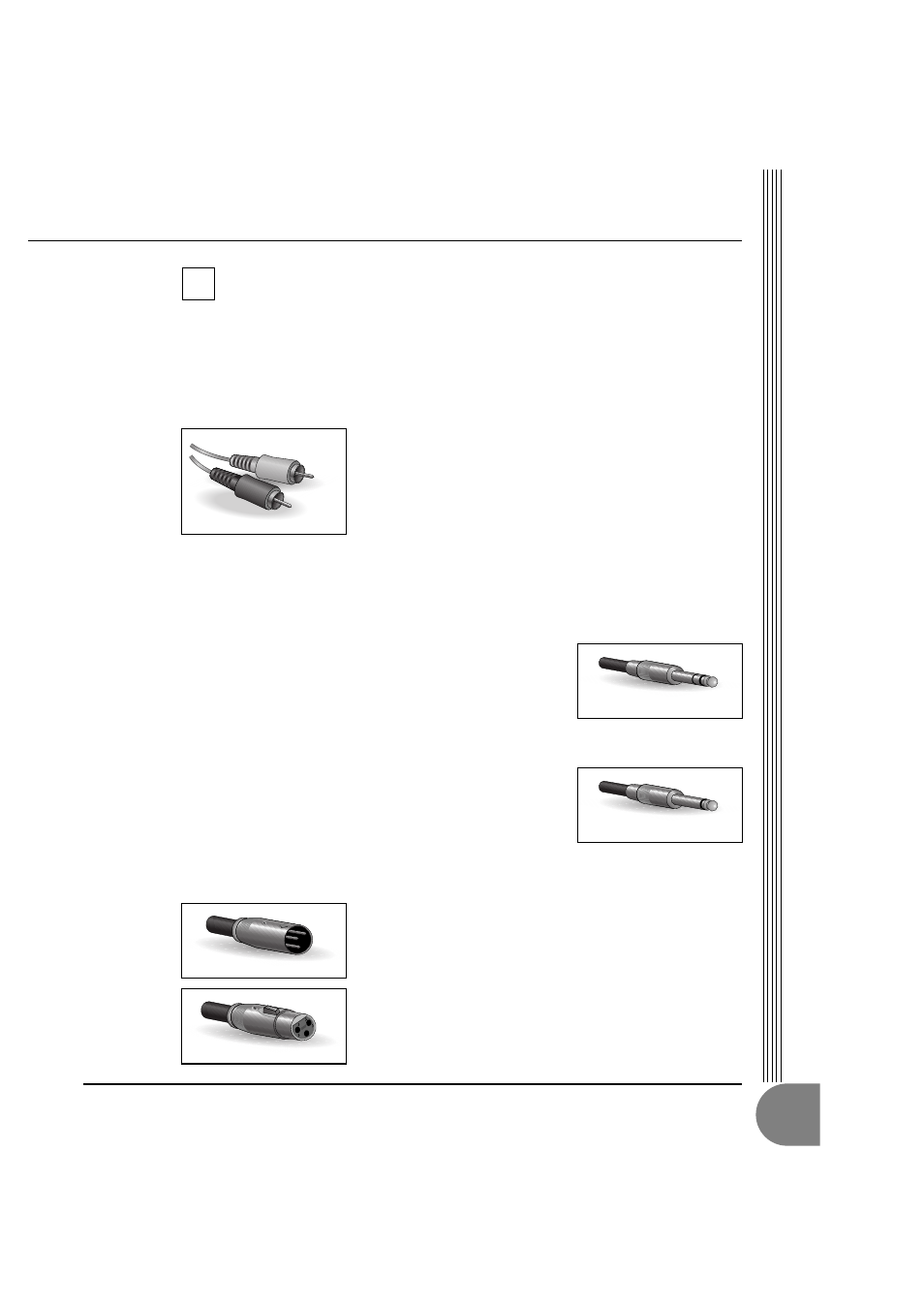

Штырьковый разъем RCA-типа
Это «бытовой разъем», уже многие годы используемый в домашних звуковых
системах.
Называется
также
«фоно»-разъемом
(сокращение
от
«фонограмма»), но в наши дни этот термин используется редко. Штырьковые
разъемы RCA-типа всегда несимметричны и обычно несут наг рузку линейного
сигнала в –10 дБ (номинал). Скорее всего, вы будете использовать этот тип
разъема при подключении к микшеру проигрывателя компакт-дисков или
другой домашней звуковой аппаратуры, а также при подключении выхода
микшера к кассетному магнитофону или подобному устройству.
Гибкий штекерный разъем
Название «штекерный разъем» (или «разъем телефонного типа»)
возникло из-за того, что впервые эта разводка была использована в
телефонных коммутаторах. Штекерные разъемы коварны, поскольку
по внешнему виду не всегда можно определить, для обработки какого
типа сигнала они предназначены. Это может быть несимметричный
моно-, несимметричный стерео-, симметричный моносигнал, либо
этот штекер используется для вставки сигнала в разрыв. Надпись на
разъеме обычно содержит сведения о типе обрабатываемого сигнала,
как и данное руководство (вы ведь
точно
храните все инструкции в
безопасном месте?). Штекерный разъем, предназначенный для
обработки симметричных сигналов, часто называют разъемом TRS-
типа. TRS — это сокращение от Tip-Ring-Sleeve (наконечник-кольцо-
рукав), описывающее разводку используемого штекера.
XLR-разъем
Этот тип разъема обычно называют «разъемом XLR-типа», и он почти всегда
переносит симметричный сигнал. Но если схемотехника спроектирована
правильно, разъемы XLR-типа будут обрабатывать и несимметричные
сигналы. Обычно эти разъемы используются в микрофонных кабелях, а также
на входах и выходах профессиональных звуковых устройств.
1
Белый
Красный
Телефонный штекерный
стереоразъем/TRS
Телефонный штекерный моноразъем
Штекер
Гнездо
