Передняя и задняя панели
MG10/2
20
7 Разъемы C-R OUT
Это выходные штекерные разъемы, симметричные по
сопротивлению. Эти разъемы передают смешанный
выходной сигнал, уровень которого контролируется
регулятором C-R/PHONES. Используйте эти разъемы
для подключения, например, системы мониторинга.
8 Разъемы SEND
• AUX1, AUX2
Это выходные штекерные разъемы, симметричные по
сопротивлению. Они выводят сигнал с шины AUX1 или
AUX2 соответственно. Используйте эти разъемы для
подключения, например, процессора эффектов или
системы мониторинга.
9 Разъемы RETURN L (MONO), R
Это несимметричные входные штекерные разъемы.
Сигнал с этих разъемов подается на шину Stereo и на
шину AUX2. Обычно эти разъемы используются для
приема сигнала возврата с внешнего процессора
эффектов (реверберации, задержки и т.д.).
Их также можно использовать в качестве
дополнительного стереовыхода. При подключении
только к разъему L(MONO) микшер распознает
сигнал как моно и разводит его на разъемы L и R.
0 Разъем PHONES
Разъем
для
наушников.
Представляет
собой
симметричный выходной штекерный разъем.

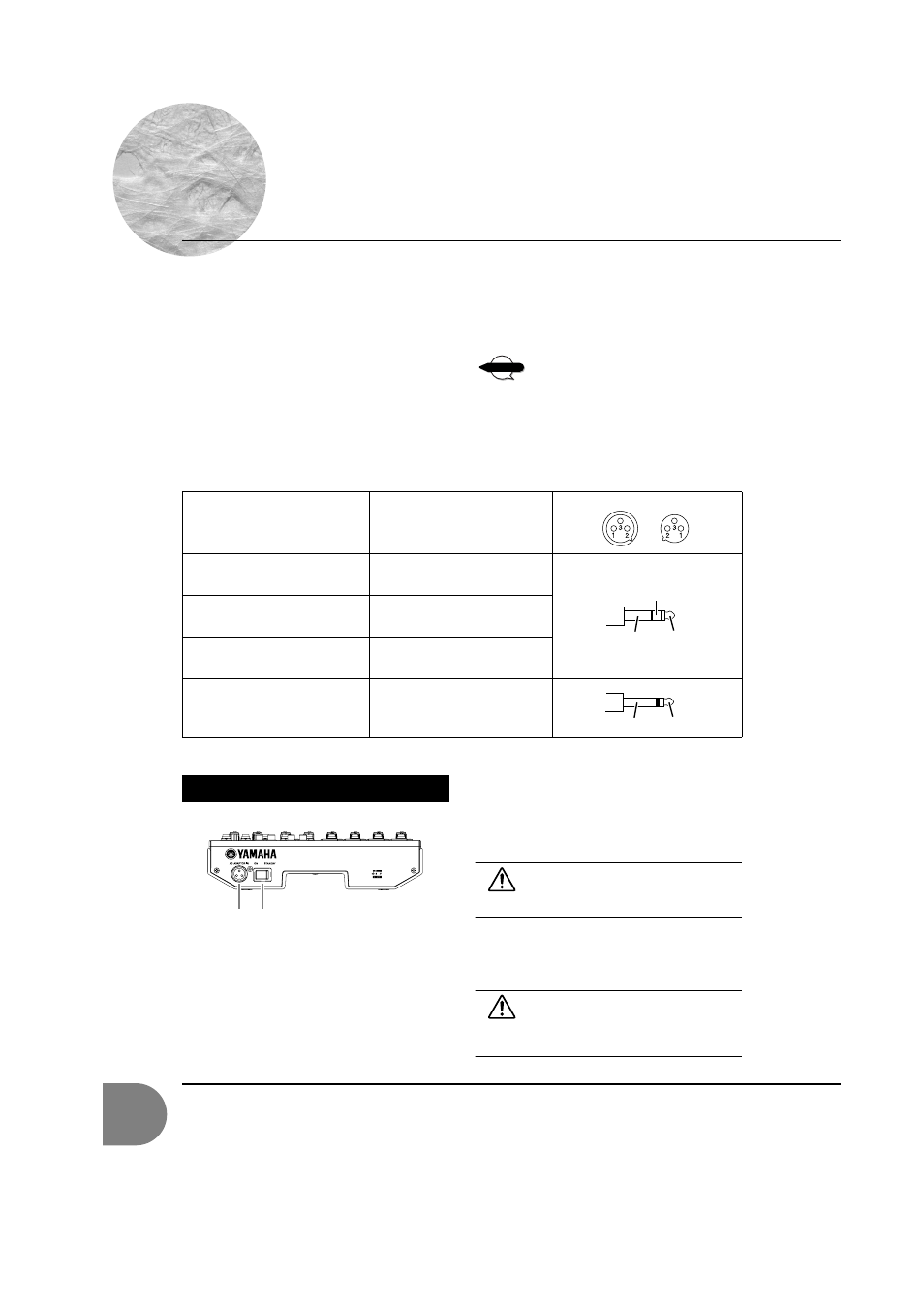

Полярность разъемов
* Эти разъемы также позволяют подключать телефонные штекеры. Если используются штекерные моноразъемы, подключение
будет несимметричным.
1 Разъем AC ADAPTOR IN
Подключает адаптер питания PA-10, входящий в
комплект поставки (см. стр. 5).
Используйте
только
адаптер
типа
PA-10,
поставляемый вместе с микшером. Использование
другого адаптера может привести к пожару или
поражению электрическим током.
2 Переключатель POWER
Используйте его для включения питания микшера или
его перевода в режим STANDBY.
Учтите, что когда переключатель находится в
положении STANDBY, ток продолжает поступать.
Если вы не планируете использовать микшер в
течение
длительного
времени,
обязательно
выньте шнур питания адаптера из розетки.
NOTE
MIC INPUT
Контакт 1: земля
Контакт 2: «горячий» (+)
Контакт 3: «холодный» (–)
LINE INPUT (моноканалы),
ST OUT, C-R OUT,
AUX1, AUX2*
Наконечник: «горячий» (+)
Кольцо: «холодный» (–)
Рукав: земля
INSERT I/O
Наконечник: сигнал на выходе
Кольцо: сигнал на входе
Рукав: земля
PHONES
Наконечник: L
Кольцо: R
Рукав: земля
RETURN,
LINE INPUT (стереоканалы)
Наконечник: «горячий»
Рукав: земля
Задняя панель
INPUT
OUTPUT
Кольцо
Рукав
Наконечник
Рукав
Наконечник
1 2
