Передняя и задняя панели
MG10/2
18
1 Переключатель PHANTOM +48 V
Включает/отключает фантомное питание. Если этот
переключатель включен, микшер подает питание на
все каналы, оборудованные микрофонными входными
XLR-разъемами (каналы 1, 2, 3/4, 5/6). Включайте
переключатель (
) при использовании одного или
нескольких конденсаторных микрофонов.
Если регулятор включен, микшер подает
постоянный ток +48 В на контакты 2 и 3 всех
разъемов MIC INPUT XLR-типа.
• Удостоверьтесь, что он отключен(
), если
фантомное
питание
не
используется.
Подключение к несимметричному устройству
или
незаземленному
трансформатору
при
включенном регуляторе PHANTOM +48 V
(
)
может вызвать характерное гудение или
повреждение устройства. Заметьте, однако, что
этот
переключатель
можно
оставлять
включенным
(
)
при
подключении
к
симметричным динамическим микрофонам.
• Во
избежание
повреждения
колонок
отключайте
этот
регулятор
(
)
перед
подсоединением/отсоединением кабелей.
2 Регулятор RETURN
Регулирует уровень сигнала, посылаемого с разъемов
RETURN (L (MONO) и R) на шину Stereo.
В случае использования только разъема
RETURN
L
(MONO)
микшер
выводит
идентичный сигнал на обе шины Stereo (L и R).
3 Регулятор 2TR IN
Регулирует уровень сигнала, посылаемого с разъема
2TR IN на шину Stereo.
4 Мастер-фейдер ST
Регулирует уровень сигнала на разъемах ST OUT.
5 Регулятор C-R/PHONES
Регулирует уровень выходного сигнала, идущего на
разъемы PHONES, а также на разъемы C-R L и C-R R.
6 Измеритель уровня
Этот светодиодный индикатор показывает уровень
сигнала, подаваемого на шину Stereo. Позиция «0»
соответствует
стандартному
уровню
выходного
сигнала. Индикатор загорается красным цветом, когда
выходной сигнал достигает уровня перегрузки.
7 Индикатор POWER
Этот индикатор горит, когда включено питание
микшера.

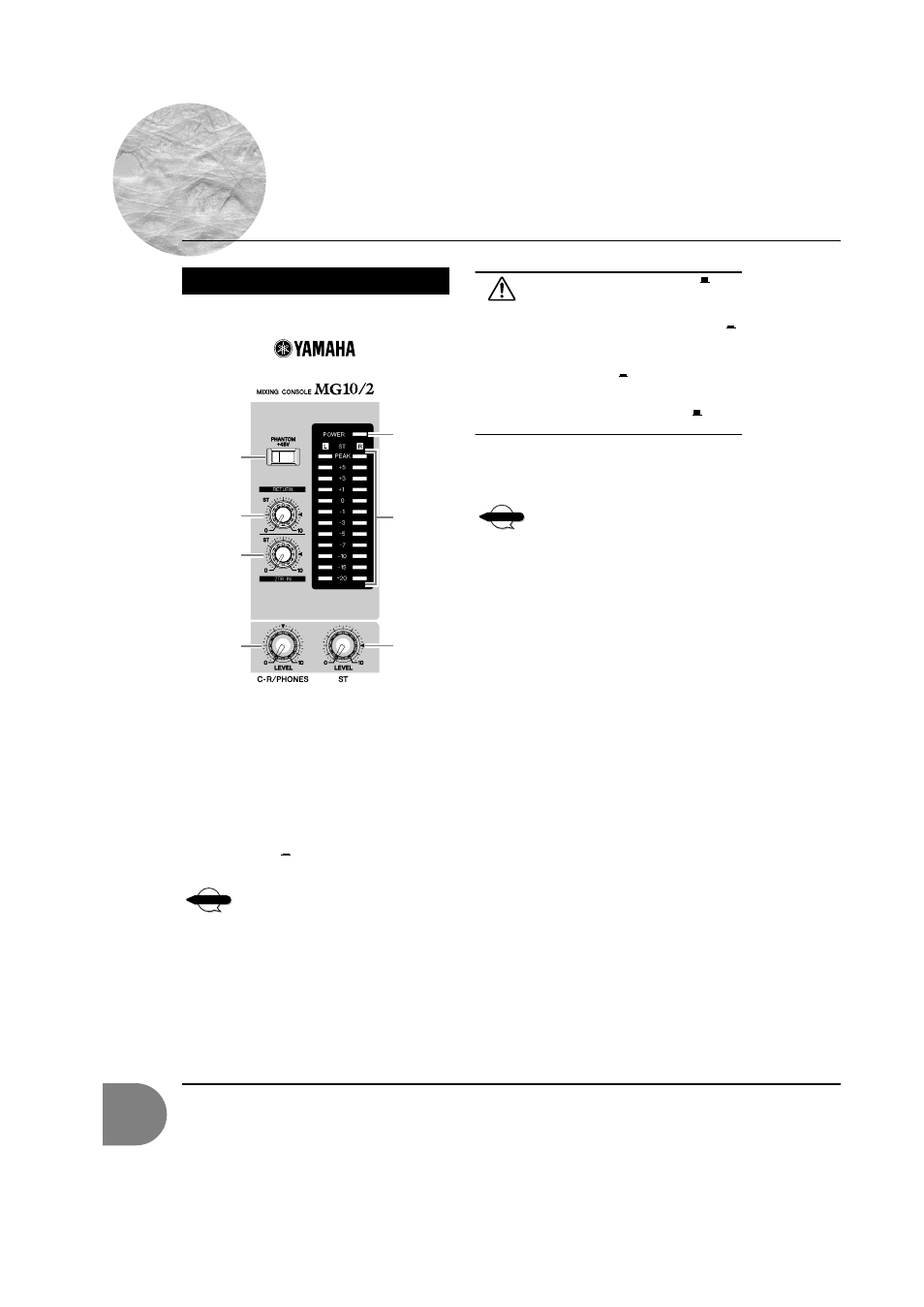

Секция главных регуляторов
1
7
6
4
2
3
5
