Передняя и задняя панели
1 Регулятор GAIN
Регулирует
уровень
входного
сигнала.
Чтобы
обеспечить оптимальный баланс между соотношением
«сигнал-шум»
и
динамическим
диапазоном,
отрегулируйте уровень сигнала так, чтобы индикатор
PEAK (
2
) загорался только при приближении к
максимальному уровню входного сигнала.
Шкала от –60 до –16 показывает уровень регулировки
входного сигнала MIC. Шкала от –34 до +10 показывает
уровень регулировки входного сигнала LINE.
2 Индикатор PEAK
Определяет
пиковый
уровень
сигнала
«после
эквалайзера» и загорается красным цветом, когда
сигнал достигает уровня на 3 дБ ниже уровня
перегрузки.
Для
входных
стереоканалов
с
XLR-разъемами (3/4 и 5/6) определяет пиковые уровни
сигналов
«после
эквалайзера»
и
«после
микрофона-усилителя» и загорается красным цветом,
если один из этих сигналов достигает уровня на 3 дБ
ниже уровня перегрузки.
3
Переключатель (фильтр верхних частот)
Включает/отключает фильтр верхних частот. Чтобы
включить фильтр, нажмите кнопку переключателя
(
). Фильтр верхних частот отсекает частоты ниже
80 Гц.
4 Эквалайзер (HIGH, MID и LOW)
Трехполосный эквалайзер регулирует полосы высоких,
средних и низких частот каналов. Рукоятка в
положении ▼ дает плоскую частотную характеристику.
При повороте рукоятки вправо соответствующая
полоса частот усиливается, влево — ослабевает. В
следующей таблице приведены данные о типе
эквалайзера,
базовой
частоте
и
максимальном
увеличении/уменьшении в каждой из трех полос.
5 Регуляторы AUX
С помощью регуляторов AUX можно направить сигнал
канала на шину AUX1 или AUX2.
Поверните рукоятку влево от метки ▼, чтобы подать
сигнал на шину AUX1, или направо от метки ▼, чтобы
подать сигнал на шину AUX2. Громкость сигнала
возрастает по мере удаления регулятора от метки ▼.
Если рукоятка установлена точно в положение ▼,
сигнал не будет подаваться ни на одну из AUX-шин.
Следует иметь в виду, что сигнал на шине AUX1 —
всегда сиг нал "до фейдера", и фейдер канала на него
не влияет. Сигнал на шине AUX2 — "после фейдера"; он
всегда пропускается через фейдер канала перед
попаданием на шину.
Если используются стереоканалы, то сигналы с
каналов L (нечетных) и R (четных) смешиваются и
передаются на шины AUX1 и AUX2.
6 Регулятор PAN (панорамирование), (каналы 1и 2)
Регулятор PAN/BAL (панорамирование/баланс)
(каналы 3/4 и 5/6) Регулятор BAL (баланс)
(каналы 7/8 и 9/10)
Регулятор PAN определяет позиционирование сигнала
на стереошинах Stereo L и Stereo R.
Регулятор BAL задает баланс между левым и правым
каналом. Сигналы со входа левого (нечетного) канала
подаются на шину Stereo L; сигналы со входа правого
(четного) канала подаются на шину Stereo R.
На каналах, где этот рег улятор отвечает и за
панорамирование (PAN), и за баланс (BAL): регулятор
отвечает за панорамирование, если сигнал подается
с микрофонного разъема или только на левый (моно)
вход;
и
за
баланс,
если
сигнал
подается
одновременно на левый и правый входы.
7 Канальный фейдер
Регулирует уровень выходного сигнала, подаваемого на
вход
канала.
Используйте
эти
фейдеры
для
регулировки баланса громкости по различным каналам.
Для уменьшения шума установите регуляторы
неиспользуемых каналов в крайнее левое
положение (на минимум).

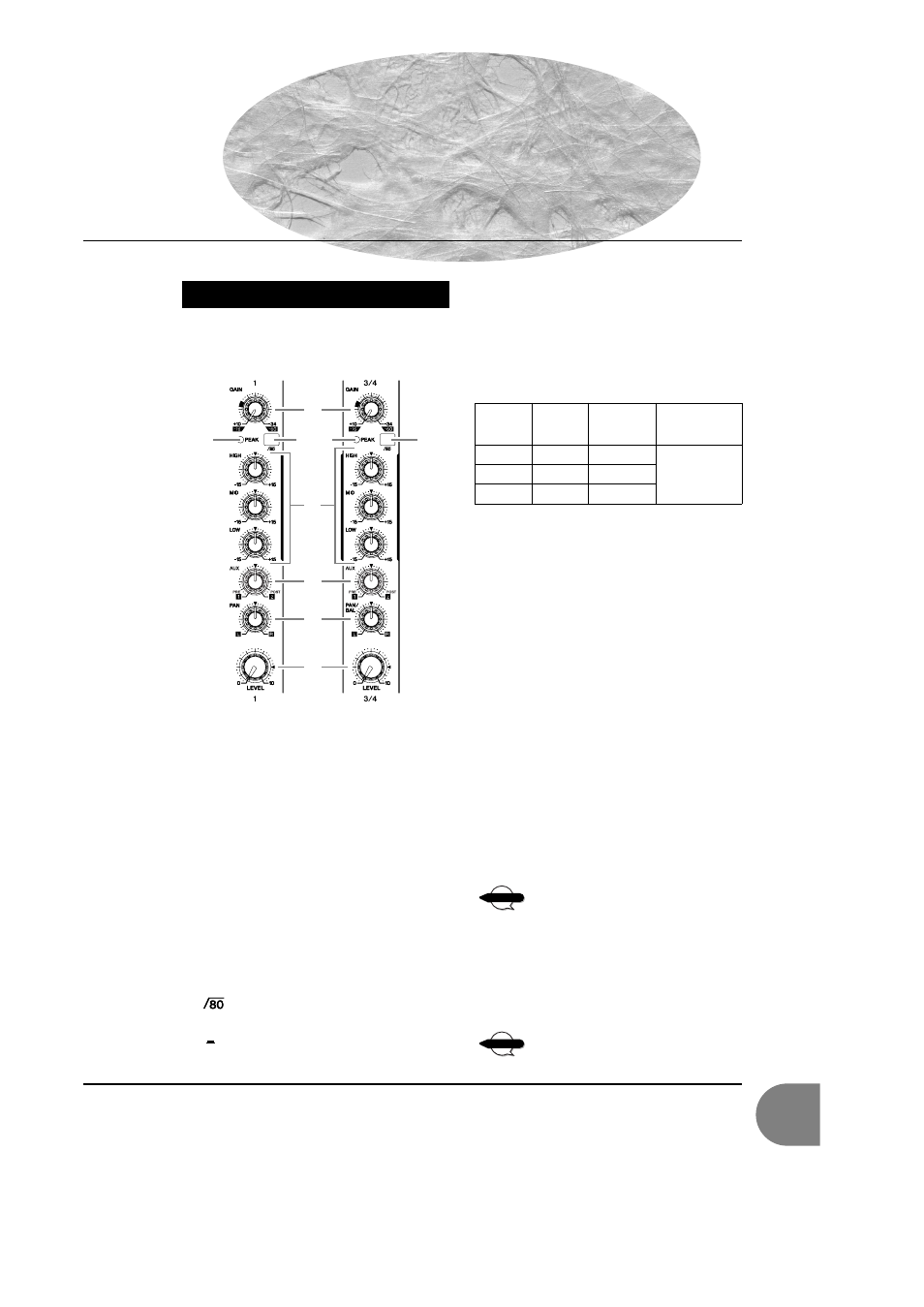

Секция регуляторов каналов
1
5
6
7
3
3
2
2
4
Каналы
1 и 2
(Моно)
Каналы
3/4 и 9/10
(Стерео)
Полоса
Тип
Базовая
частота
Максимальное
увеличение/
уменьшение
HIGH
Полочный
10 кГц
±15 дБ
MID
Пиковый
2,5 кГц
LOW
Полочный
100 Гц
NOTE
NOTE
