21 LS9-16/32 Руковдство Пользователя
2
Орг
аны управ
ления и их ф
ункции
1
2
4
5
9
J
K
L
3
7
M
8
6
Верхняя панель

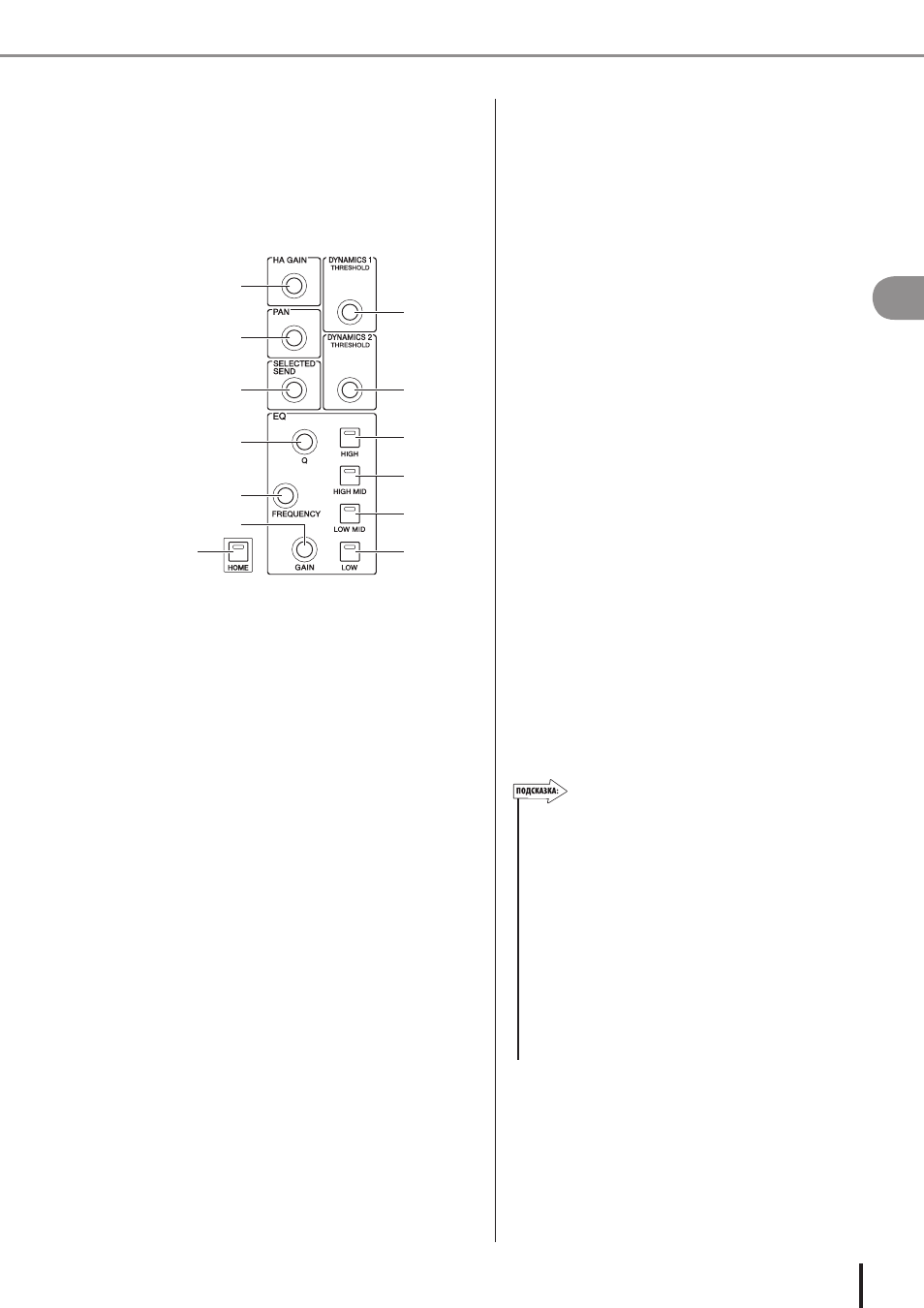

 Секция SELECTED CHANNEL •••••••••••••••••
В этой секции вы можете работать с наиболее важными
параметрами микса текущего входного или выходного
канала.
Функция контролеров зависит от типа выбранного
канала.
Кодер [HA GAIN]
• При выборе канала INPUT/ST IN
Кодер регулирует коэффициент усиления внутреннего
или внешнего предварительного усилителя (AD8HR),
подключенного к слоту задней панели.
• При выборе любого другого канала
Кодер не работает
Кодер [PAN]
• При выборе канала INPUT/ST IN
• При выборе канала MIX
Кодер регулирует панорамирование сигнала,
посылаемого на каналы L/R (или каналы L/C/R в
случае режима LCR) шины STEREO. При выборе
канала MIX, установленного на стерео, кодер будет
регулировать выходной баланс левого и правого
каналов.
• При выборе канала MATRIX
При выборе монофонического канала MATRIX, кодер
не работает. При выборе стерео канала MATRIX,
кодер регулирует выходного баланс левого и правого
каналов.
• При выборе канала STEREO/MONO (C)
Кодер не работает для канала MONO © При выборе
стерео канала STEREO, кодер регулирует выходного
баланс левого и правого каналов.
Кодер [SELECTED SEND]
• При выборе канала INPUT/ST IN
Кодер регулирует уровень посыла с этого канала на
текущую выбранную шину. (Для типа шины FIXED,
кодер будет включать /выключать посыл) Если
шина назначения посыла – стерео, этот кодер будет
определять панорамирование сигнала, посылаемого
на эти две шины, при выборе шины с нечетной
нумерацией, или определять уровень посыла при
выборе шины с четной нумерацией.
• При выборе канала MIX
Этот кодер регулирует уровень посыла с канала MIX
на текущую шину MATRIX
• При выборе канала MATRIX
Этот кодер регулирует уровень посыла с каналов MIX
на текущую шину MATRIX
В режиме SENDS ON FADER, этот кодер не работает
независимо от выбранного канала.
Кодер [DYNAMICS 1]
• При выборе канала INPUT/ST IN
Кодер регулирует порог Dynamics 1 (например гейт).
• При выборе любого другого канала
Кодер регулирует порог компрессора и так далее.
Кодер [DYNAMICS 2]
• При выборе канала INPUT/ST IN
Кодер регулирует порог Dynamics 2 (например
компрессор).
• При выборе любого другого канала
Кодер не работает
Кодер EQ [Q]
Кодер EQ [FREQUENCY]
Кодер EQ [GAIN]
Эти кодеры регулируют добротность, частоту и усиление
диапазонов, выбранных клавишами
При одновременном нажатии на кодер EQ[Q] и
EQ[GAIN], усиление будет обнулено на значение 0 дБ для
диапазонов, выбранных указанными ниже клавишами.
При выборе диапазона LOW или HIGH, тип которых может быть •
изменен, вы можете переключить этот тип, повернув кодер
EQ [Q], нажав на него при установке Q на максимальное или
минимальное значение.
Диапазон LOW:
Переключение на пололчный LOW при вращении кодер направо •
в нажатом состоянии при установке Q на минимальное
значение.
Переключение на высокочастотный фильтр, при вращении
•
кодер налево в нажатом состоянии при установке Q на
максимальное значение (только каналы MIX, MATRIX, STEREO, и
MONO )
Диапазон HIGH:
Переключение на полочный HIGH при вращении кодера направо •
в нажатом состоянии при установке Q на минимальное
значение.
Переключение на низкочастотный фильтр при вращении
•
кодера налево в нажатом состоянии при установке Q на
максимальное значение.
Для полочного, высокочастотно и низкочастотного фильтра, •
можно переключить тип, повернув кодер, одновременно с этим
удерживая его в нажатом положении.
