Подключите внешнее устройство к карте
ввода/вывода, установленной в слот {1/2}.

Если вы вставите карту ввода/вывода в слот и установили

цифровое подключение к внешнему устройству, вы должны
будете синхронизировать LS9 с этим устройством (стр. 46).

2

Нажмите клавишу [HOME] для вызова
раздела SELECTED CH VIEW и используйте
клавиши [SEL] для выбора канала, в разрыв
которого вы хотите подключить внешнее
устройство.

Кнопка INSERT

3

Переместите курсор на кнопку INSERT и
нажмите [ENTER].

Для каналов INPUT подключение в разрыв может быть

произведено только для каналов 1—32. Если выбран канал INPUT
33—64 (на LS9-32), то кнопка INSERT не будет отображаться.

Появится окно INSERT. В этом окне вы можете выбрать
разрыв для входных/выходных портов, поменять
позицию разрыва и включить/выключить разрыв, в
группах по восемь каналов.

Блок-схема канала.

Отображает позицию прямого выхода (только для
каналов INPUT) и положение разрыва для выбранного
канала.

Номер канала.

Это номер канала.

Имя канала.

Это имя канала.

Поле выбора точки разрыва.

Это поле для выбора точки разрыва. Переместите курсор
на это поле и используйте поворотный переключатель
или клавиши [DEC]/[INC] для переключения
между позициями PRE EQ (непосредственно перед
эквалайзером) и PRE FADER (непосредственно перед
фейдером).

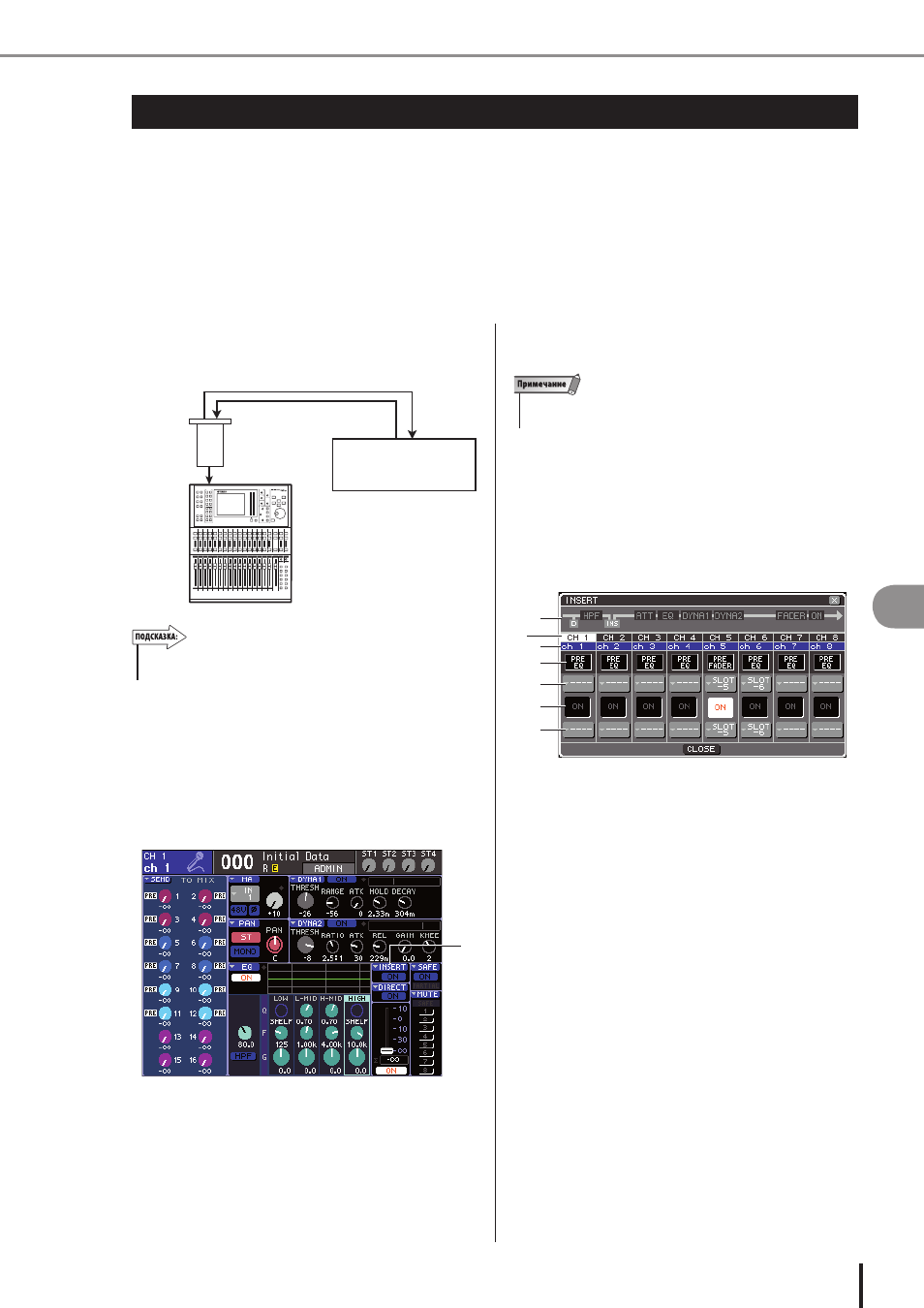

Подключение внешнего устройства в разрыв канала

При необходимости вы можете подключить внешний эффект/GEQ или внешнее устройство
(например, процессор эффектов) в разрыв маршрута сигнала каналов INPUT 1—32 или любого
выходного канала (MIX, MATRIX, STEREO, MONO). При этом тип входного/выходного порта
подключения и место разрыва могут быть указаны индивидуально для каждого канала.
Ниже объясняется, как внешнее устройство, подключенное к карте ввода/вывода,
установленной в слот, может быть подключено в разрыв канала.

Подключение внешнего устройства в разрыв канала

Цифровая карта

ввода/вывода

Процессор
эффектов

LS9

DIGITAL OUT DIGITAL IN

DIGITAL OUT DIGITAL IN
