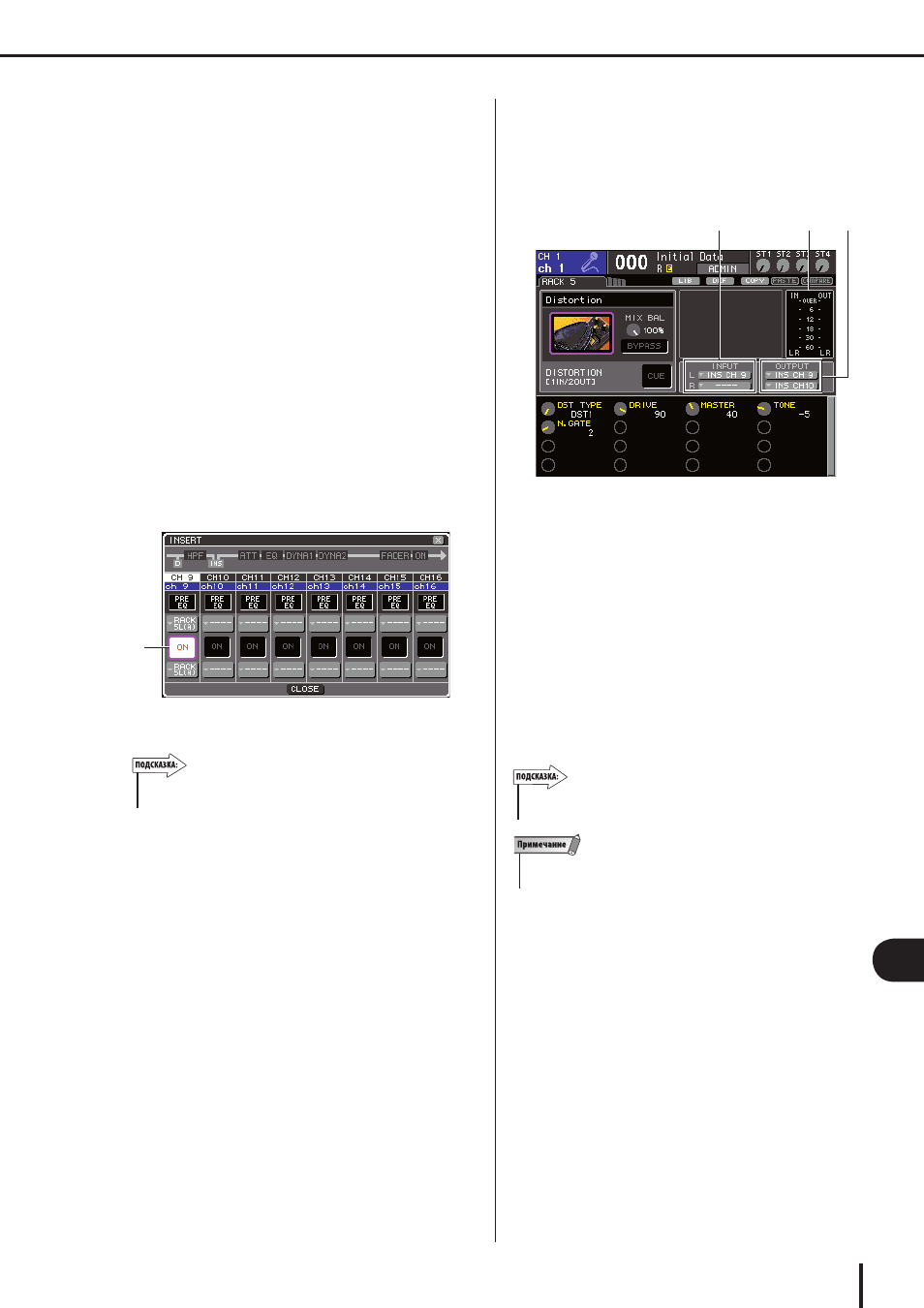

169 LS9-16/32 Руковдство Пользователя
17
Графи
ческий эква
лайзер и эффек
ты
1
2 1 3
О встроенных эффектах
3
Нажатием на кнопку INPUT L откройте
окно INPUT CH SELECT и выберите возврат
с разрыва того же канала в качестве
направления выхода сигнала с блока
обработки.
Возврат с разрыва канала будет подключен к левому
(L) выходу эффекта.
Если вы вставляете эффект в разрыв стереоканала,
то повторите процедуру подключения к разрыву
правых (R) выхода и входа эффекта.
4
Нажмите клавишу [HOME] для вызова
раздела SELECTED CH VIEW, и выберите
канал, в разрыв которого хотите вставить
эффект.
5
Переместите курсор на кнопку INSERT и
нажмите [ENTER] для вызова окна INSERT.
Удостоверьтесь, что выбран нужный блок обработки
для входных/выходных портов, используемых для
вставки в разрыв. Подробнее о выходе на разрыв и
возврате с разрыва (Insert Out/In) см. стр. 101.
Кнопка INSERT ON/OFF
Окно INSERT также позволяет изменять позицию выхода на •
разрыв и возврата с разрыва внутри канала.
6
Удостоверьтесь, что кнопка INSERT ON/OFF
нажата для канала, в разрыв которого вы
вставляете эффект.
Если он не нажата, то нажмите ее. Вставка эффекта в
разрыв соответствующего канала будет доступна.
7
Многократно нажмите клавишу [RACK 5-8]
для входа в раздел RACK блока обработки,
который вы вставили в разрыв канала.
В этом разделе вы можете редактировать настройки
эффекта. Раздел содержит следующие элементы:
Индикатор входа/выхода.
Отображает уровень сигнала до и после обработки.
Кнопки INPUT L/R.
Эти кнопки вызываю окно OUTPUT CH SELECT.
Процедура та же, что и для кнопки INPUT в поле
GEQ EFFECT.
Кнопки OUTPUT L/R.
Эти кнопки вызываю окно INPUT CH SELECT.
Процедура та же, что и для кнопки OUTPUT в поле
GEQ EFFECT.
8
Выберите тип эффекта и настройте его.
Подробнее о настройке параметров эффекта см.
раздел «Редактирование настроек встроенного
эффекта».
Уровни сигнала до и после обработки отображается •
индикаторами входа/выхода в правой верхней части раздела
RACK.
Установите уровень сигнала и параметры эффекта так, чтобы •
сигнал не достигал перегрузки на входе или выходе эффекта.
9
Выберите слой фейдеров, включающий
канал, выбранный вами в пункте 3, как
направление выхода сигнала с блока
обработки, и с помощью соответствующего
фейдера установите нужный уровень.
