Инструкция по эксплуатации Yamaha LS9
Страница 106
106
LS9-16/32 Руковдство Пользователя
1
2
3 4
6
5
8
9
7
1
2
LS9-32
1

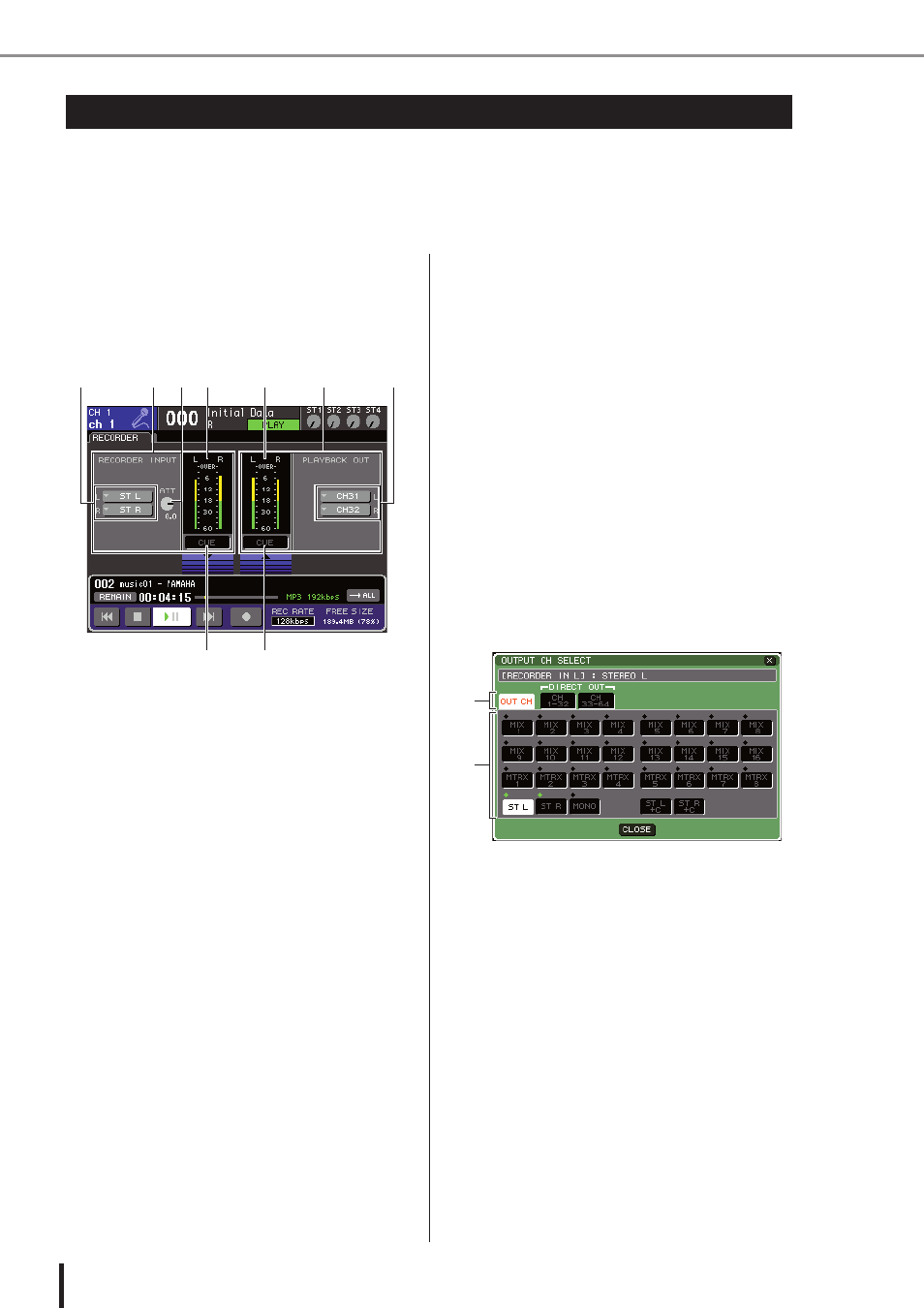

В разделе DISPLAY ACCESS, нажмите
несколько раз кнопку [RECORDER] для
доступа к экрану RECORDER.
На этом экране Вы можете назначить сигналы
на входы и выходы USB памяти для записи, и
выполнить операции записи и воспроизведения.
Поле RECORDER INPUT
Здесь Вы можете настроить вход USB памяти для записи
Всплывающие кнопки L/R RECORDER INPUT.
Эти кнопки позволяют открыть всплывающее окно
OUTPUT CH SELECT, в котором Вы можете патчировать
каналы к левому или правому входному каналу USB
памяти для записи.
Регулятор ATT (аттенюатор).
Этот регулятор позволяет установить значение
уменьшения/усиления входного сигнала USB записи. Вы
можете установить значение с шагом 0,1 дБ в диапазоне
от -96 до +24 дБ. Текущее значение отображается
непосредственно под регулятором.
Индикатор входного уровня.
Этот индикатор отображает уровень входящего в USB
сигнала.
Кнопка INPUT CUE.
Эта кнопка включает функцию мониторинга отклика
сигнала входного канала. Переместите курсор к кнопке
и нажмите кнопку [ENTER] для включения/выключения
отклика.
Поле PLAYBACK OUT.
Здесь Вы можете настроить выход USB записи.
Всплывающие кнопки L/R PLAYBACK OUT.
Эти кнопки позволяют вызвать всплывающее окно
INPUT CH SELECT (выбор выходного канала), где Вы
можете патчировать каналы к левому или правому
выходному каналу USB записи.
Индикатор выходного уровня.
Этот индикатор отображает уровень выходящего из USB
сигнала.
Кнопка OUTPUT CUE.
Эта кнопка включает функцию мониторинга отклика
сигнала выходного канала. Переместите курсор к кнопке
и нажмите кнопку [ENTER] для включения/выключения
отклика.
2
Для назначения каналов входам USB
записи переместите курсор к всплывающей
кнопке RECORDER INPUT L или R, и нажмите
кнопку [ENTER].
Появится всплывающее окно OUTPUT CH SELECT
(выбор канала выхода).
Закладки Категории.
Эти закладки выбирают тип каналов, показанных в
нижней части окна.
• OUT CH (каналы выхода).
Будут отображены выходные каналы.
• CH 1-32 (1-32/33-64).
Будут отображены прямые выходы каналов INPUT
1-32 {1-32/33-64}.
Назначение Каналов на Вход/Выход USB памяти для записи
Здесь мы рассмотрим, как подключить нужные каналы к input/output каналам USB памяти для
записи.
Вы можете подключить любой желаемый выходной канал или прямой выход INPUT канала к
входному каналу записи, так же Вы можете подключить выход записи к любому желаемому
входному каналу.
Назначение Каналов на Вход/Выход USB памяти для записи
