146 LS9-16/32 Руковдство Пользователя
5 6 7 4
8
9
3
1 2
Использование функции мониторинга
1
Подключите вашу систему мониторинга
к выходам OMNI OUT, 2TR OUT DIGITAL на
задней панели или к карте ввода/вывода,
установленной в слот.
Мониторный сигнал может быть послан на любой
выход или выходной канал. Если мониторинг
происходит с использованием наушников,
удостоверьтесь, что наушники включены в выход
PHONES OUT на передней панели.
2

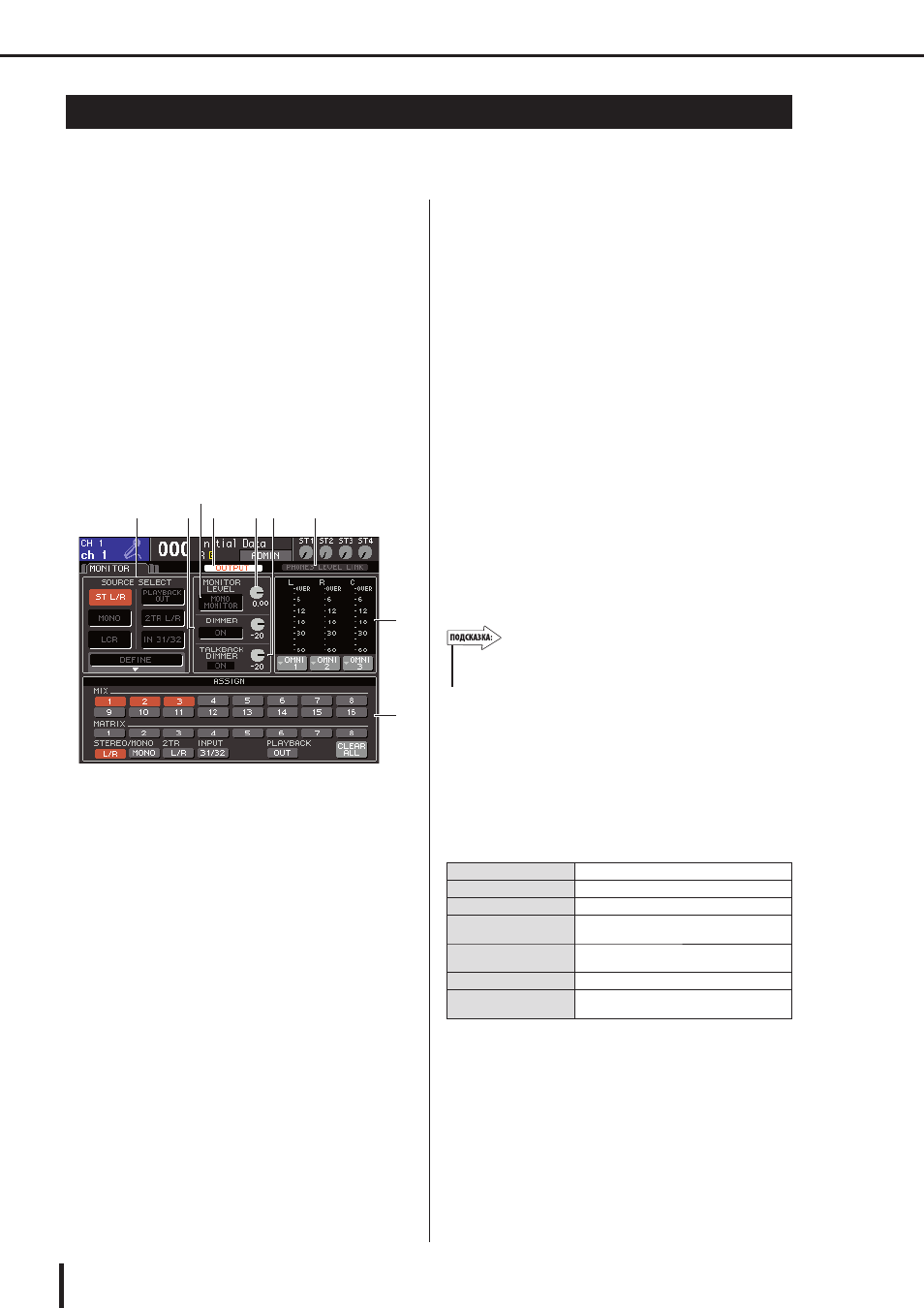

В секции DISPLAY ACCESS несколько раз
нажмите клавишу [MONITOR] чтобы
перейти в раздел MONITOR.
В разделе MONITOR вы можете проверить текущие
настройки мониторинга и включить или выключить
его. Этот раздел содержит следующие элементы:
Кнопка OUTPUT.
Включает/выключает выход на мониторы.
Поле SOURCE SELECT (выбор источника).
Используйте кнопки в этом поле для выбора источника
мониторинга.
Поле ASSIGN (назначение).
Если вы выбрали DEFINE в поле SOURCE SELECT,
используйте это поле для указания источника
мониторинга. Вы можете выбрать до 8 источников
одновременно. Если вы хотите удалить все выделения,
переместите курсор на кнопку CLEAR ALL и нажмите
[ENTER].
Кнопка PHONES LEVEL LINK (привязка уровня
наушников).
Если эта кнопка нажата, то регулятор MONITOR LEVEL
будет устанавливать громкость сигнала, посылаемого на
выход PHONES OUT.
Регулятор MONITOR LEVEL (уровень мониторов).
Регулирует выходной уровень мониторного сигнала.
Поле DIMMER (диммер).
Функция DIMMER, временно ослабляющая мониторный
сигнал, может быть отключена в этом поле. Используйте
регулятор, чтобы установить уровень ослабления.
Поле TALKBACK DIMMER.
Если служебная связь (talkback) включена, это поле будет
отображать состояние функции TALKBACK DIMMER,
которая автоматически ослабляет мониторный сигнал.
Здесь вы также можете указать уровень ослабления
диммера служебной связи.
Поле индикаторов (METER).
Здесь отображается уровень мониторного сигнала.
Индикаторы показывают уровень сигнала до диммера.
Если вы переместите курсор на кнопку выбора выхода,
расположенную под индикатором, и нажмете [ENTER],
появится всплывающее окно, позволяющее вам выбрать
порт для выхода мониторного сигнала.
Кнопка MONO MONITOR.
Эта кнопка включает монофонический мониторинг.
Если эта кнопка нажата, то сигнал, посылаемый на
выходы PHONES OUT и MONITOR OUT L/R, будет
монофоническим.
Если одновременно включены и обычный диммер, и диммер •
служебной связи, то будет установлен больший уровень
ослабления.
3
Выберите источник мониторинга с
помощью кнопок поля SOURCE SELECT.
В поле SOURCE SELECT вы можете выбрать только
один источник. Однако, если вы выбрали DEFINE,
вы можете назначить несколько источников,
используя поле ASSIGN.
Следующая таблица показывает источники, которые
в можете выбрать в поле SOURCE SELECT.
Кнопка ST L/R Выходной сигнал канала STEREO L/R.
Кнопка MONO Выходной сигнал канала MONO.
Кнопка 2TR L/R Входной сигнал входа 2TR IN DIGITAL.
Кнопка LCR
Выходной сигнал канала STEREO L/R +
MONO (LCR).
Кнопка IN 15/16 {31/32}
Входной сигнал входных каналов 15/16
{31/32}.
Кнопка PLAYBACK OUT Сигнал с USB-рекордера.
Кнопка DEFINE
Источник (источники) сигнала назначается
в поле ASSIGN.
Использование функции мониторинга
В этом разделе говорится, как выбрать желаемый источник для мониторинга и прослушать его
через выход PHONES OUT или внешние динамики.
