Gpi подключение ([gpi] коннектор), Примечание – Инструкция по эксплуатации Yamaha DME8i-ES
Страница 29
29
30
1
2
3
4
IN
+V
IN
+V
GND
OUT
GND
1
2
3
4
1
2
3
4
Example: Controlling the DME
Satellite from a switch box
Example: Controlling the DME Satellite via a
10k ohm linear taper potentiometer.
Example: Lighting LED indicators on the
external devices from the DME Satellite
GPI Connection
GPI Connection
Continuous Variable Volume
Max. 16mA
DME Satellite [GPI] Connector
DME Satellite [GPI] Connector
DME Satellite [GPI] Connector
Euroblock Plug
Remote Switch Box
Remote Fader Box
Switches
Remote LED Box
10k ohm Linear
Taper Potentiometer
LEDs and Resistors
GPI Connection
CAUTION
Euroblock Plug
Euroblock Plug
Пре
дисловие
Вв
едение
в D
ME S
at
el
lit
e
Ср
ед
ст
в
а у
п
р
авления и
раз
ъ
ем
ы
П
о
дк
лючение
к к
о
мпью
тер
у
А
удио I/O
по
дк
лючение
П
о
дс
о
единение к
внешнем
у у
ст
р
о
й
ст
ву
Подсоединение к внешнему устройству

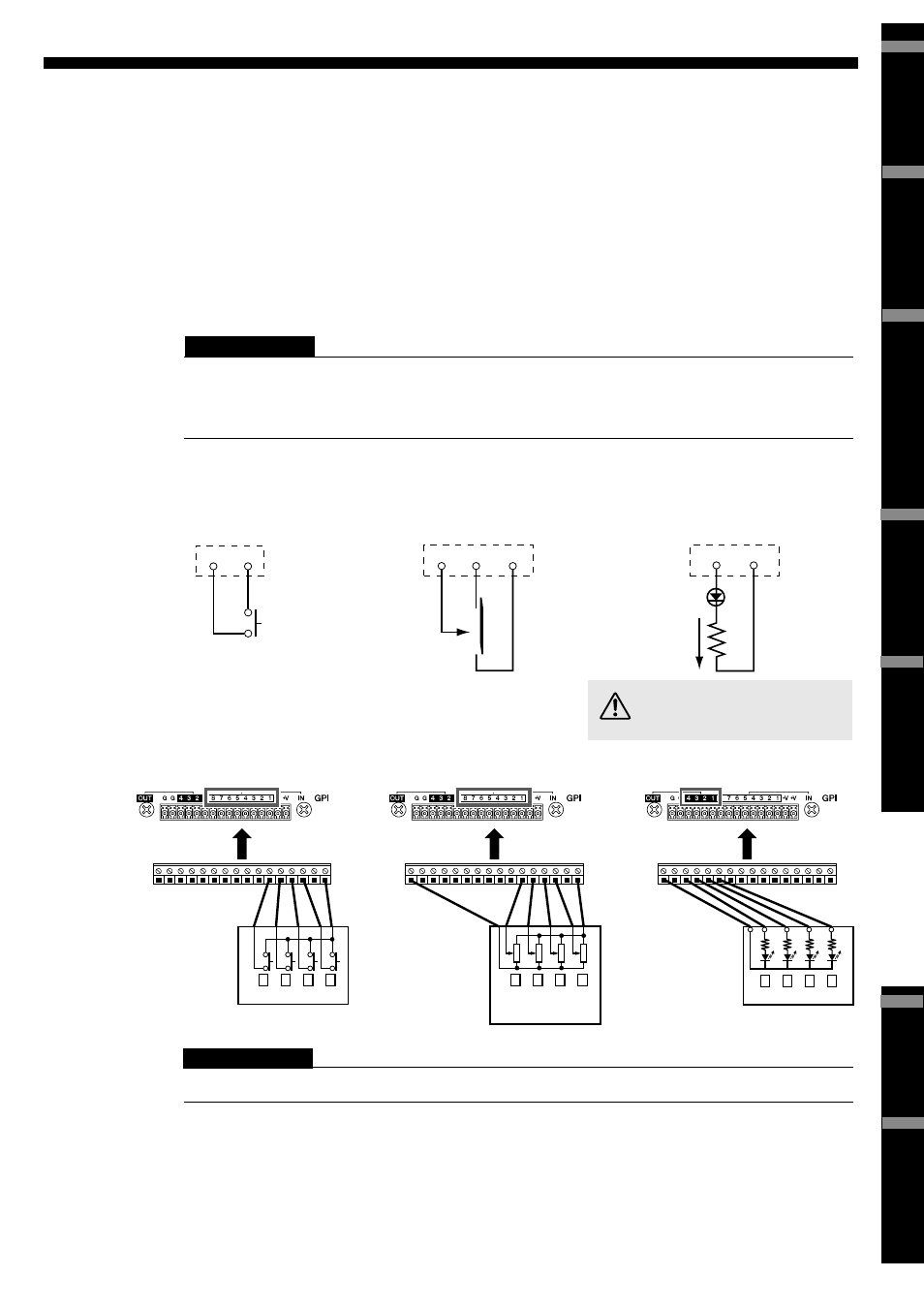

GPI подключение ([GPI] коннектор)
GPI (General Purpose Interface) устройство (GPI контроллер) может быть подключен к задней пане-
ли [GPI] коннекторов, дает возможность передачи разнообразных сигналов контроля На CP4SВт,
CP4SF и CP1SF контрольных панелях опционально может быть выбрано соединение через GPI.
DME Satellite имеет функции 8-портового GPI ввода и 4-портового GPI вывода. +V терминалы име-
ют исходящее напряжение 5В. В IN терминале напряжение колеблется от 0В до 5В. В OUT термина-
лах, любой исходящий сигнал “L” или “H” находится на уровне TTL
Параметры для каждого GPI ввода и вывода назначаются через программу DME Designer. Euroblock
коннекторы используются для всех GPI соединений ввода и вывода. Метод соединения Euroblock
описан в “Euroblock plug connection” на стр. 24 в этом руководстве.
ПРИМЕЧАНИЕ
Для получения дополнительной информации CP4SВт, CP4SF и CP1SF контрольных панелей, обратитесь к руко-
водствам по CP4SВт/CP4SF/ CP1SF.
Вы можете использовать DME Designer, чтобы установить систему так, чтобы операции повторного вызова сцены
и описанные пользователем параметры управления, могли быть выполнены с подсоединенных управляющих GPI
устройств. Для получения дополнительной информацией обратитесь к руководству по программе DME Designer.
Пример: Управление DME Satellite
с распределительной коробке
Пример: Управление DME Satellite через
10КОм линейный потенциометр плавного
изменения.
Пример: Загораются LED индикаторы от
DME Satellite, на внешних устройствах
Убедитесь, что сила тока между
OUT и GND [GPI] коннектора-
ми меньше 16 мА.
Вы можете использовать программу DME Designer, чтобы настроить входные калибровочные парамет-
ры для [GPI] разъема.
Др
уг
ие
ф
ункции
Р
ек
о
м
ен
д
ации
ПРИМЕЧАНИЕ
Непрерывное изменение
громкости
