Подсоединение к внешнему устройству

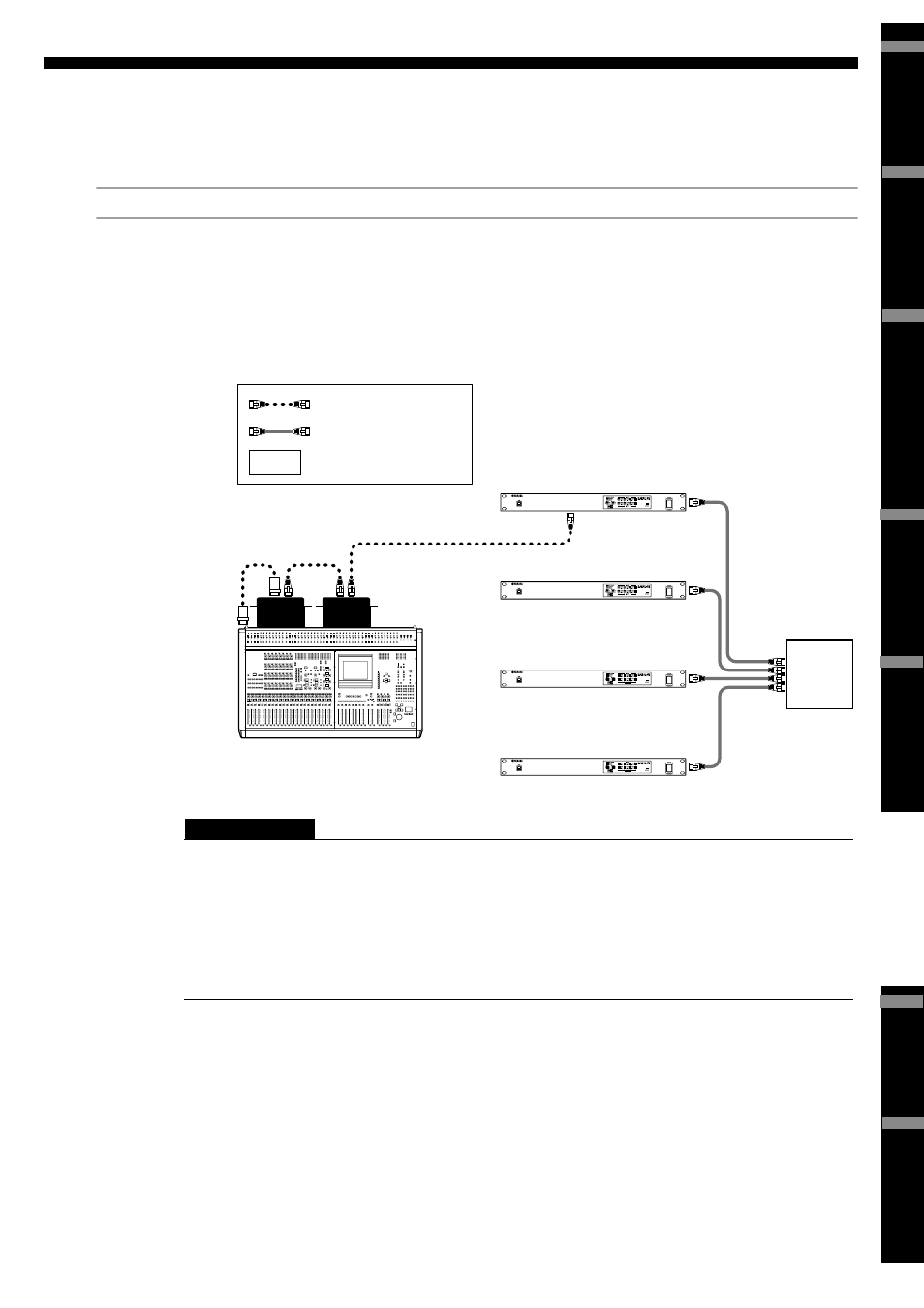

EtherSound подключение (EtherSound Connectors)
Вы можете использовать EtherSound коннектор для управления функциональностью внутреннего головного
усилителя DME Satellite.
Управлением внутренним головным усилителем DME Satellite’s с цифрового микшера.
Настройки внутреннего головного усилителя DME8i-ES или DME4io-ES могут удаленного контролироваться с
цифрового микшера, например Yamaha PM5D или DM2000.
Подключите цифровой микшер используя D-sub 9-pin кабель к AuviTran AVY16-ES плате интерфейса, и исполь-
зуйте Ether-Sound для создания соединения между AVY16-ES и DME series. Воспользуйтесь Ethernet кабелем под-
ключив [NETWORK] коннектор для создания соединения между DME series единицами. Увеличение и фантомная
мощность (+48V) может контролироваться с цифрового микшера.
Только один микшер может быть подключен в пределах каждой группы устройств.
Цифровой микшер может быть соединен с любой единицей DME series, вне зависимости является ли она веду-
щей или ведомой в группе.
Сигнал управления настройками создается программной AuviTran’s “AVS-ESMonitor”.
Номер ID единицы DME series, дистанционно управляемой, определяется из программы DME Designer. Для по-
лучения детальной информации о том, как выполнять эти настройки, обратитесь к “DME Designer Owner’s Manual.”
Если подключение между единицами DME series нарушено, не возможно будет связаться с DME единицами по
ID номеру, который слетает при отсоединении DME
Для получения детальной информации по управлению головным усилителем с цифрового микшера не оборудо-
ванного [REMOTE] коннектором, обратитесь к руководству пользователя микшера.
Др
уг
ие
ф
ункции
Р
ек
о
м
ен
д
ации
ПРИМЕЧАНИЕ
D-SUB 9-pin
кабель
Цифровой микшер
Ethernet кабель
Ethernet
нульмо-
демный
кабель
Ethernet
кабель
