Подсоединение к внешнему устройству
Управляйте внутренним головным усилителем DME Satellite с цифрового микшера.
Настройки внутреннего головного усилителя DME8i-ES или DME4io-ES могут удаленно контро-
лироваться с цифрового микшера, например Yamaha PM5D или DM2000.

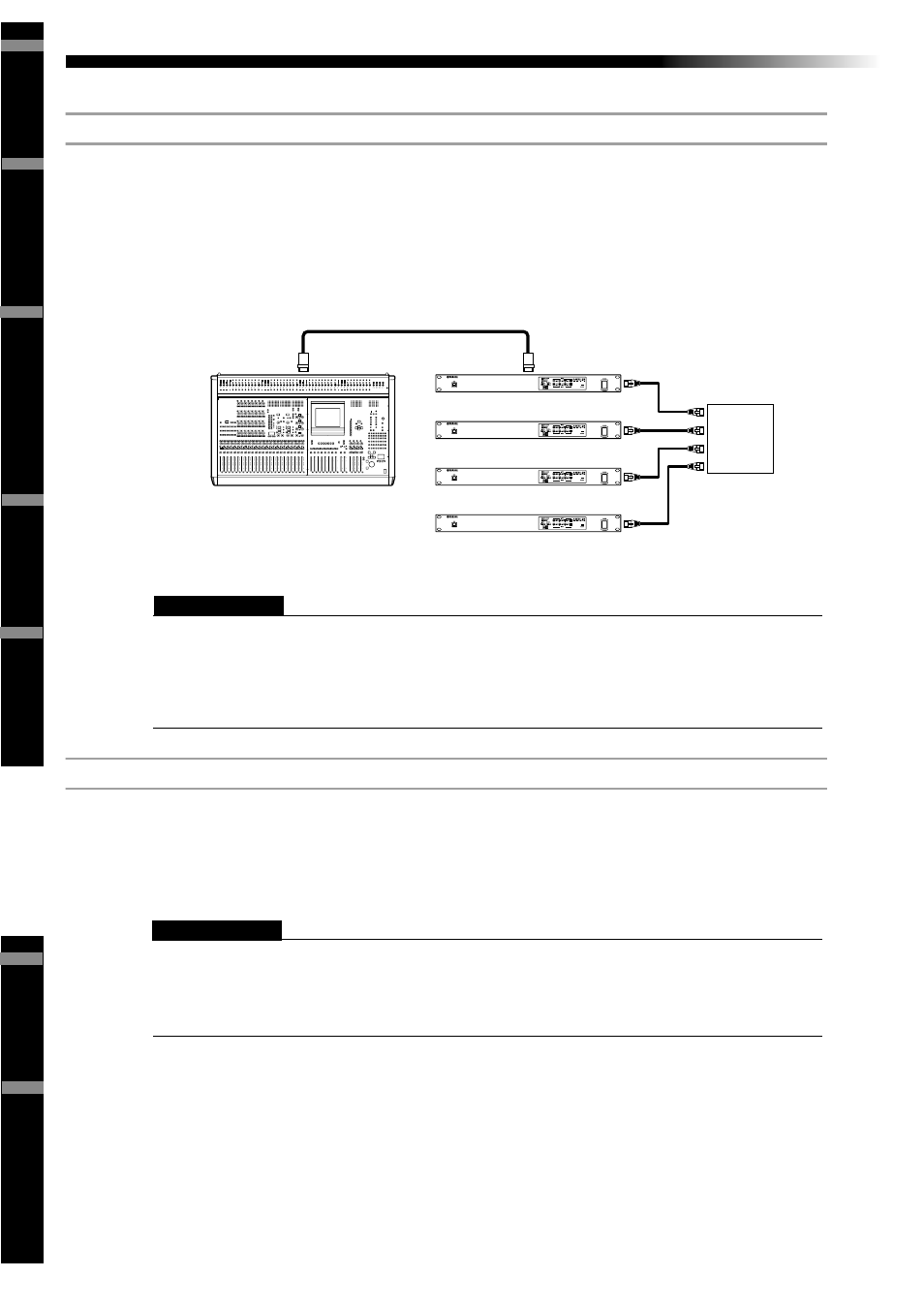

Подключите цифровой микшер к DME series’ [REMOTE] коннектору и воспользуйтесь Ethernet
кабелем для создания соединения между [NETWORK] коннекторами DME series.
С цифрового микшера DME series единицами можно управлять как AD8HR.. Увеличение и фан-
томная мощность (+48V) может контролироваться.
Только один микшер может быть подключен в пределах каждой группы устройств.
Цифровой микшер может быть соединен с любой единицей DME series, вне зависимости является ли она ведущей
или ведомой в группе.
Номер ID единицы DME series, дистанционно управляемой, определяется из программы DME Designer. Для по-
лучения детальной информации о том, как выполнять эти настройки, обратитесь к “DME Designer Owner’s Manual.”
Если подключение между единицами DME series нарушено, не возможно будет связаться с DME единицами по
ID номеру, который слетает при отсоединении DME.
Управление DME Satellite с внешних устройств
Вы можете удаленно управлять DME Satellite с подключенных к RS-232C или RS-422 совместимых
контроллеров, например с AMX или Crestron.
Убедитесь, что правильно установили dip переключатели на задней панели DME Satellite (стр. 15)
в соответствии с подсоединенными RS-232C или RS-422 совместимым устройством дистанци-
онного управления. Когда устройство подключено, не меняйте настройки dip переключателя на
любые другие, это может привести к повреждению устройств(а).
Порт используемый для удаленного управления определяется в программе DME Designer. Для получения деталь-
ных сведений о настройке, обратитесь к “DME Designer Owner’s Manual.”
Обратитесь к “DME Remote Control Protocol Specifi cations” на веб сайте компании Yamaha для получения информа-
ции об используемых протоколах при управлении DME Satellite с внешних устрйств (например с AMX или Crestron).
