Задняя панель – Инструкция по эксплуатации Yamaha DME8i-ES
Страница 15
15
RS-232C
RS-422
9
1
4 5
6
2
1
4 5
6
1
4 5
6
)
9
8
7
7
8
8
)
7
3
2
3
2
3
DME8i-ES
DME8o-ES
DME4io-ES
CAUTION
RS-232C
RS-422
RS-232C
RS-422
CAUTION
Средства управления и разъёмы

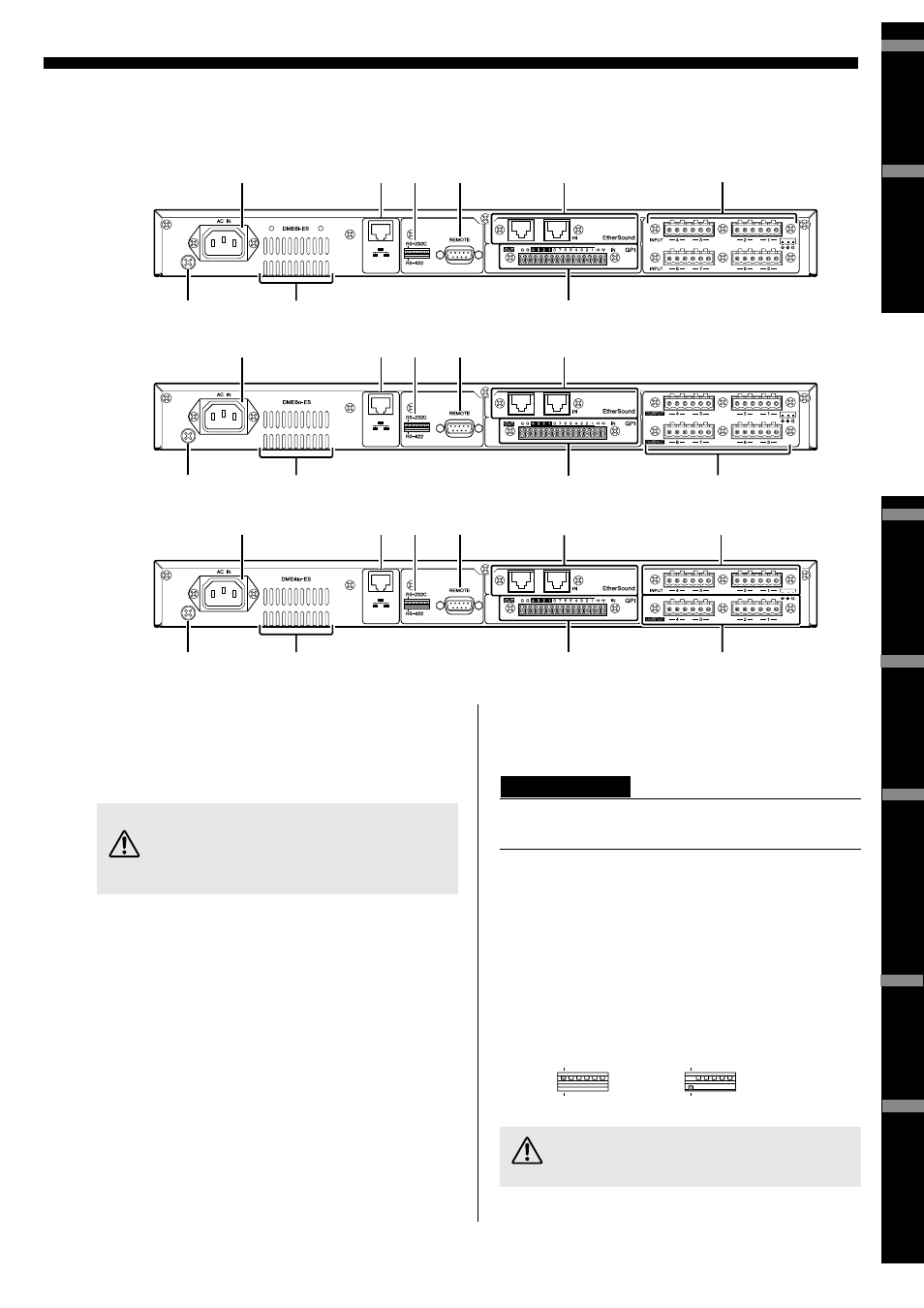

Задняя панель
[AC IN] коннектор
Используется для подключения шнура электропитания.
Сначала подсоедините шнур электропитания к DME
Satellite, после чего воткните его в розетку.
Даже когда электропитание отключено, электричество
на минимальном уровне, все еще подается на прибор.
Когда вы не используете прибор длительное время, убе-
дитесь, что шнур электропитания отключен из розетки.
Винт заземления
Для наибольшей безопасности убедитесь, что DME Satellite
заземлено. Силовой кабель имеет штепсель с тремя зубца-
ми, который заземляет устройство, когда штепсель вставлен
в соответсвующую заземленную розетку. Если электричес-
кая розетка не заземлена, убедитесь, что заземлили устройс-
тво, используя заземляющий винт. Правильное заземление
эффективно устраняет шум и помехи.
Охлаждающий вентилятор
В DME Satellite встроен охлаждающий вентилятор. Пожа-
луйста будьте внимательным, не блокируйте этот венти-
лятор, из него поступает использованный охлажденный
воздух.
[NETWORK] коннектор
100Base-TX/10Base-T Ethernet коннектор для подключения к
компьютеру или другой DME series единице в сети.
Используйте STP (Shielded Twisted Pair / Экранированная витая
пара) кабель для подключения, чтобы предотвратить электро-
магнитные помехи.
Dip переключатели
6-bit dip переключатель дает возможность выбрать фун-
кции [REMOTE] коннектора или инициализировать
DME Satellite, в зависимости от загрузочных установок
устройства. Используется для переключения между
функциями RS-232C и RS-422 для [REMOTE] разъемов,
выключите питание, установите dip переключатель
как показано ниже, затем включите электропитание.
Процедуру инициализации DME Satellite см. на страни-
цу 30.
Для получения детальной информацию о подсоеди-
нении в сеть см. “Ethernet Connection ([NETWORK]
Connector)” на стр. 20.
Если вы не планируете инициализировать DME Satellite,
установите все dip переключатели (за исключением
одного для установки RS-422) в верхнюю позицию.
Пре
дисловие
Вв
едение
в D
ME S
at
el
lit
e
Ср
ед
ст
в
а у
п
р
авления и
раз
ъ
ем
ы
П
о
дк
лючение
к к
о
мпью
тер
у
А
удио I/O
по
дк
лючение
П
о
дс
о
единение к
внешнем
у у
ст
р
о
й
ст
ву
Др
уг
ие
ф
ункции
Р
ек
о
м
ен
д
ации
ПРИМЕЧАНИЕ
