16

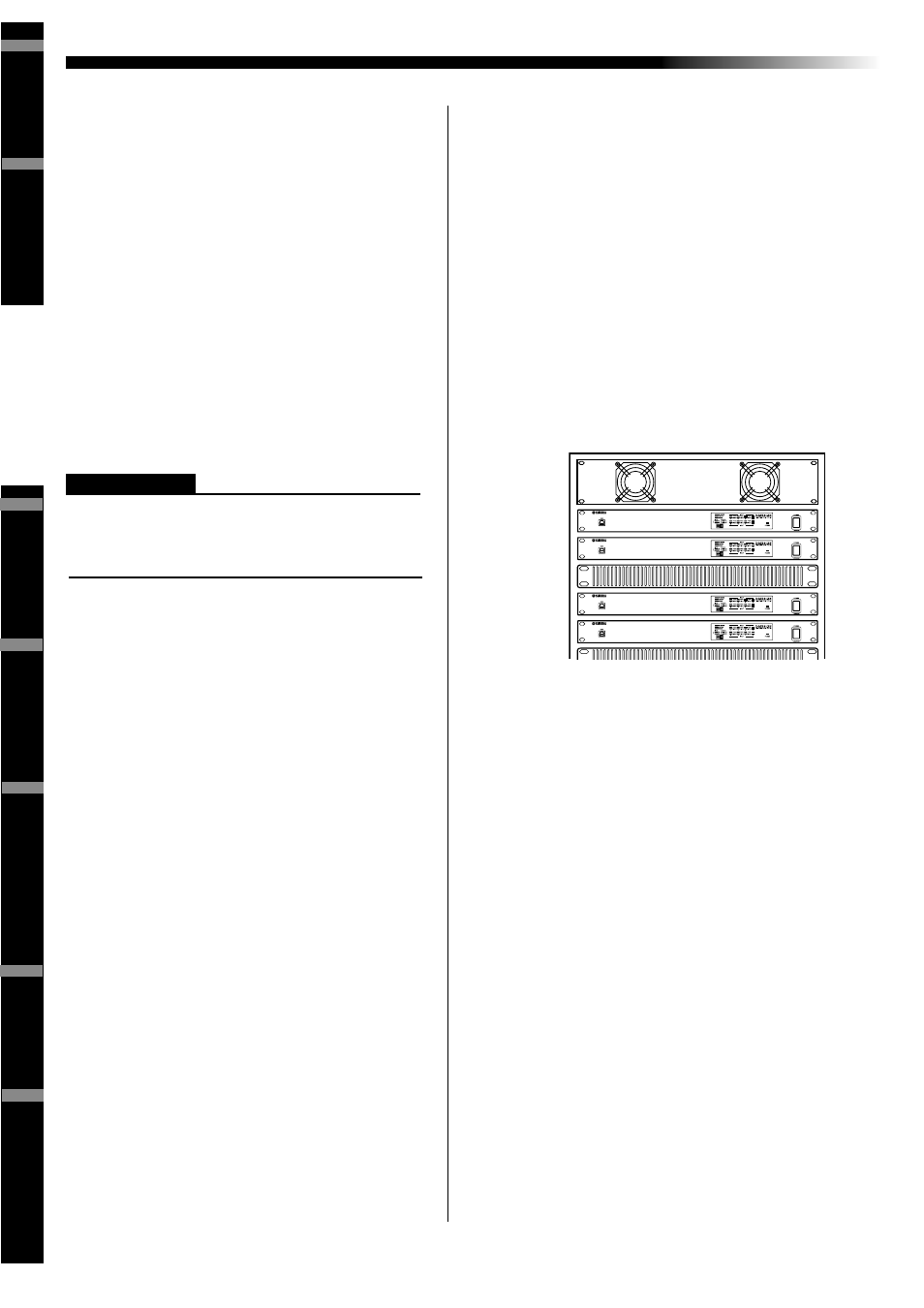

Ventilation panel
DME Satellite
DME Satellite
DME Satellite
DME Satellite
Fan kit
Средства управления и разъёмы
 [REMOTE] коннектор
9-штырьковый D-SUB коннектор дает возможность
подключить Yamaha AD824 или AD8HR удаленный
головной усилитель, или RS-232C/ RS-422 совмести-
мый контроллер, например AMX или Crestron. Также
можно подключить Yamaha PM5D или DM2000 и
управлять внутренним головным усилителем DME8i-
ES/ DME4io-ES. Для получения детальной инфор-
мацию о подсоединении см. “Remote Connection
([REMOTE] Connector) / Удаленное подключение
([REMOTE] коннектор)” на стр. 25.
 EtherSound [IN]/[OUT] разъемы
Это разъемы ввода и вывода аудио сигналов, а также
контроля сигналов между устройствами. Исполь-
зуйте кабель (CAT5e или более высокой категории)
для последовательного соединения множества DME
Satellite устройств.
Для получения сведений касательно EtherSound со-
единения, см. 23 и 27.
• Состояние связи разъемов EtherSound [IN]/[OUT] показы-
ваются индикаторами [TX/RX] на передней панели.
• Используйте STP (Shielded Twisted Pair / Экранированная
витая пара) кабель для подключения, чтобы предотвратить
электромагнитные помехи.
 [GPI] коннектор
Euroblock разъем обеспечивает доступ к GPI (General
Purpose Interface) интерфейсу для передачи сигналов
управления в и из внешнего оборудования. Это обес-
печивается 8-портами ввода и 4-портами вывода. У
+V терминалов исходящее напряжение равно 5 воль-
там. В IN терминале напряжение колеблется от 0В до
5В. В OUT терминалах, любой исходящий сигнал “L”
или “H” находится на уровне TTL. (cтр. 29.)
 [INPUT] разъемы
На DME8i-ES, Euroblock разъемы получают 8-каналь-
ный аналоговый аудио сигнал.
На DME4io-ES, Euroblock разъемы получают 4-ка-
нальный аналоговый аудио сигнал.
 [OUTPUT] разъемы
На DME8o-ES, Euroblock разъемы выдают 8- каналь-
ный аналоговый аудио сигнал.
На DME4io-ES, Euroblock разъемы выдают 8- каналь-
ный аналоговый аудио сигнал.
Предосторожности при использовании
установленного на стойке DME Satellite
Если несколько DME Satellite единиц (или DME Satellite
единица вместе с другими устройствами) установлены в
плохо-проветренной стойке, теплота, сгенерированная каж-
дой единицей может поднять температуру внутри стойки,
тем самым мешая работе DME Satellite. При установке DME
Satellite единиц в стойке, пожалуйста оставляйте свобод-
ное пространство после установки каждых двух единиц. Вы
можете подсоединять вентиляционную панель в это про-
странство или оставить незанятым, предотвращая чрез-
мерное накопление тепла. Если температура внутри стойки,
поднимется более чем на 40 градусов по Цельсию или на 104
градуса по Фаренгейту (или если температура воздуха вне
стойки, поднимется более чем на 30 градусов по Цельсию
или 86 по Фаренгейту), установите вентилятор на верхнюю
полку. Вентилятор должен обеспечить поток воздуха не менее
1.6m3/min и статическое давление не менее 5ммH2O.
