24
ПОДКЛЮЧЕНИЯ
Внутренние ЧМ- и АМ-антенны поставляются вместе
с данным аппаратом. Вообще, данные антенны
должны обеспечивать достаточно сильный прием
сигнала. Подключите каждую антенну надлежащим
образом к соответствующим терминалам.
•
Обязательно установите шаг частоты тюнера (только
модель для Азии и общая модель) в соостветствии с
шагом частоты вашего региона (смотрите стр. 83).
•
Рамочная АМ-антенна должна быть установлена на
расстоянии от данного аппарата.
•
Рамочная АМ-антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ-
антенны к данному аппарату.
•
Внешняя антенна, установленная надлежащим образом,
принимает радиоволны чище, чем внутренняя антенна.
При плохом качестве приема, установите внешнюю
антенну. Для получения более подробной информации о
внешних антеннах, обратитесь к ближайшему
авторизированному дилеру YAMAHA или в сервис центр.

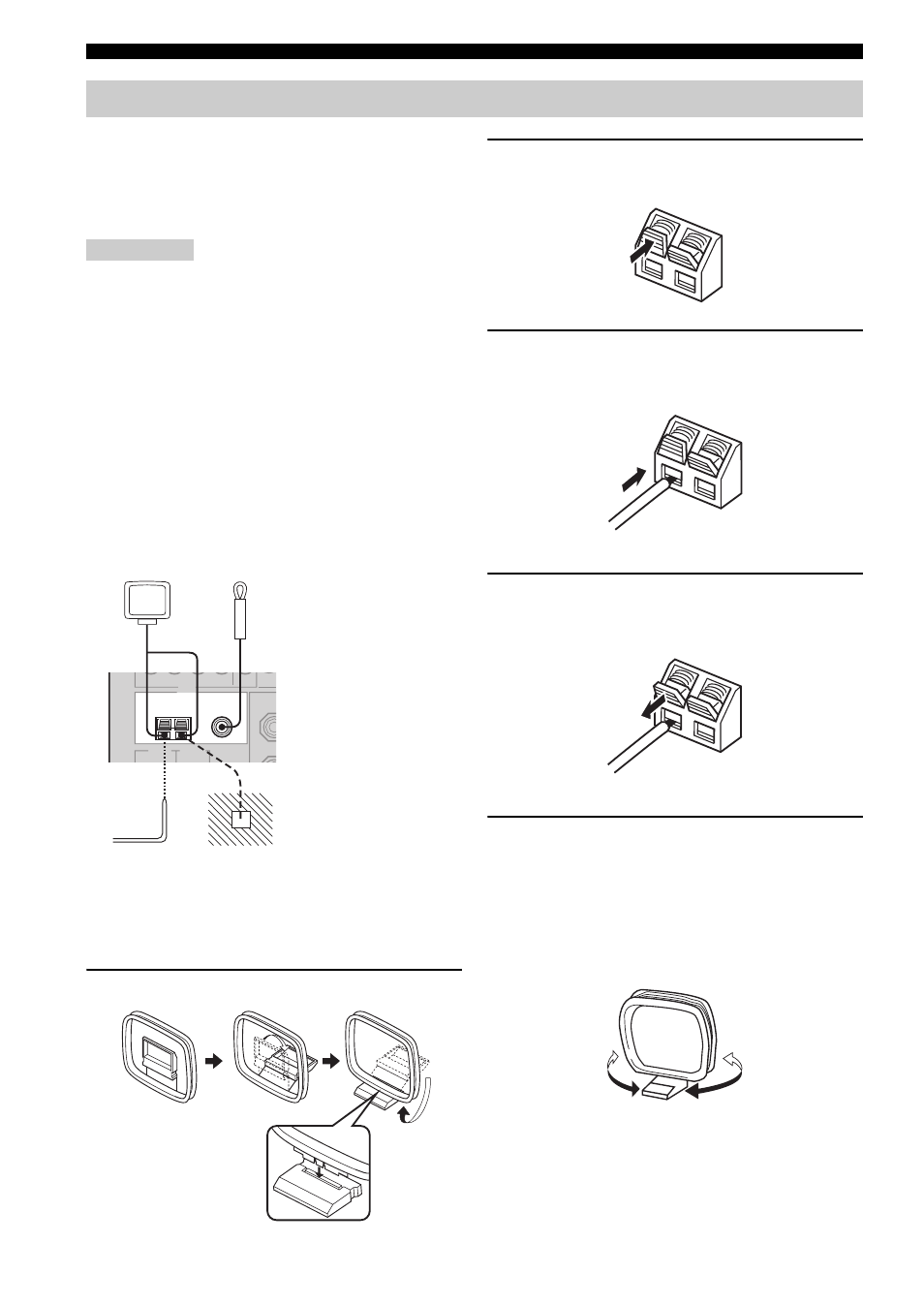

■ Подключение рамочной АМ-антенны
1
Установите рамочную АМ-антенну.
2
Нажмите и удерживайте язычок
терминала AM ANT.
3
Вставьте один конец провода рамочной
АМ-антенны в терминал AM ANT.
4
Опустите язычок терминала AM ANT для
установки на место.
5
Повторяя шаги 2–4, подключите другой
провод к терминалу GND.
y
По завершению подключения рамочной АМ-
антенны к данному аппарату, настройте направление
рамочной АМ-антенны для оптимального приема
при настройке АМ-радиостанций (смотрите стр. 46)
Подключение ЧМ- и АМ-антенн
Примечания
FM ANT
75
Ω
UNBAL.
AM
ANT
GND
TUNER
Рамочная АМ-антенна
(поставляется)
Заземление
(терминал GND)
Для обеспечения
максимальной
безопасности и уменьшения
помех, подключите
терминал антенны GND к
хорошему заземлению.
Хорошим заземлением
может послужить
металлический штырь,
введенный в сырую землю.
Внутренняя ЧМ-антенна
(поставляется)
Внешняя АМ-антенна
Используйте 5-10 м провод с
виниловым покрытием,
вытянутый наружу через окно.
