23
ПОДКЛЮЧЕНИЯ
П
О
ДГ
О
Т
ОВКА
Ру
сс
кий
Данный аппарат оборудован 6-ю дополнительными
входными гнездами (FRONT L/R, CENTER, SURROUND
L/R и SUBWOOFER) для дискретного многоканального
приема от многоформатного проигрывателя, внешнего
декодера или звукового процессора. Подключите
выходные гнезда многоформатного проигрывателя или
внешнего декодера к гнездам MULTI CH INPUT.
Убедитесь, что левое и правое выходные гнезда
подключены к левому и правому входным гнездам для
фронтального канала и канала окружающего звучания.
Не подключайте данный аппарат или другие
компоненты к источникам тока переменного
напряжения, пока не завершены все
подключения между компонентами.
•
При выборе компонента, подключенного к гнездам
MULTI CH INPUT как источника поступающего сигнала
(смотрите стр. 38), данный аппарат автоматически
выключает цифровой процессор звукового поля, и выбор
программ звукового поля становится невозможным.
•
Данный аппарат не перенаправляет сигналы, поступающие
в гнезда MULTI CH INPUT, для компенсации звучания от
отсутствующих колонок. Перед использованием данной
функции, рекомендуется подключить как минимум 5.1-
канальную акустическую систему.
•
При использовании наушников, сигналы воспроизводятся
только от фронтальных левого и правого каналов.
Для подключения игровой приставки,
видеокамеры или переносного аудиоплеера к
данному аппарату, используйте гнезда VIDEO
AUX на фронтальной панели.
Перед выполнением подключений,
обязательно выключите звук данного
аппарата и других компонентов.
•
Приоритет отдается аудиосигналам, поступающим на
мини гнездо PORTABLE, над сигналами,
поступающими на гнезда AUDIO L/R.
•
Приоритет отдается аудиосигналам, поступающим на
терминал DOCK, над сигналами, поступающими на
гнезда VIDEO AUX.

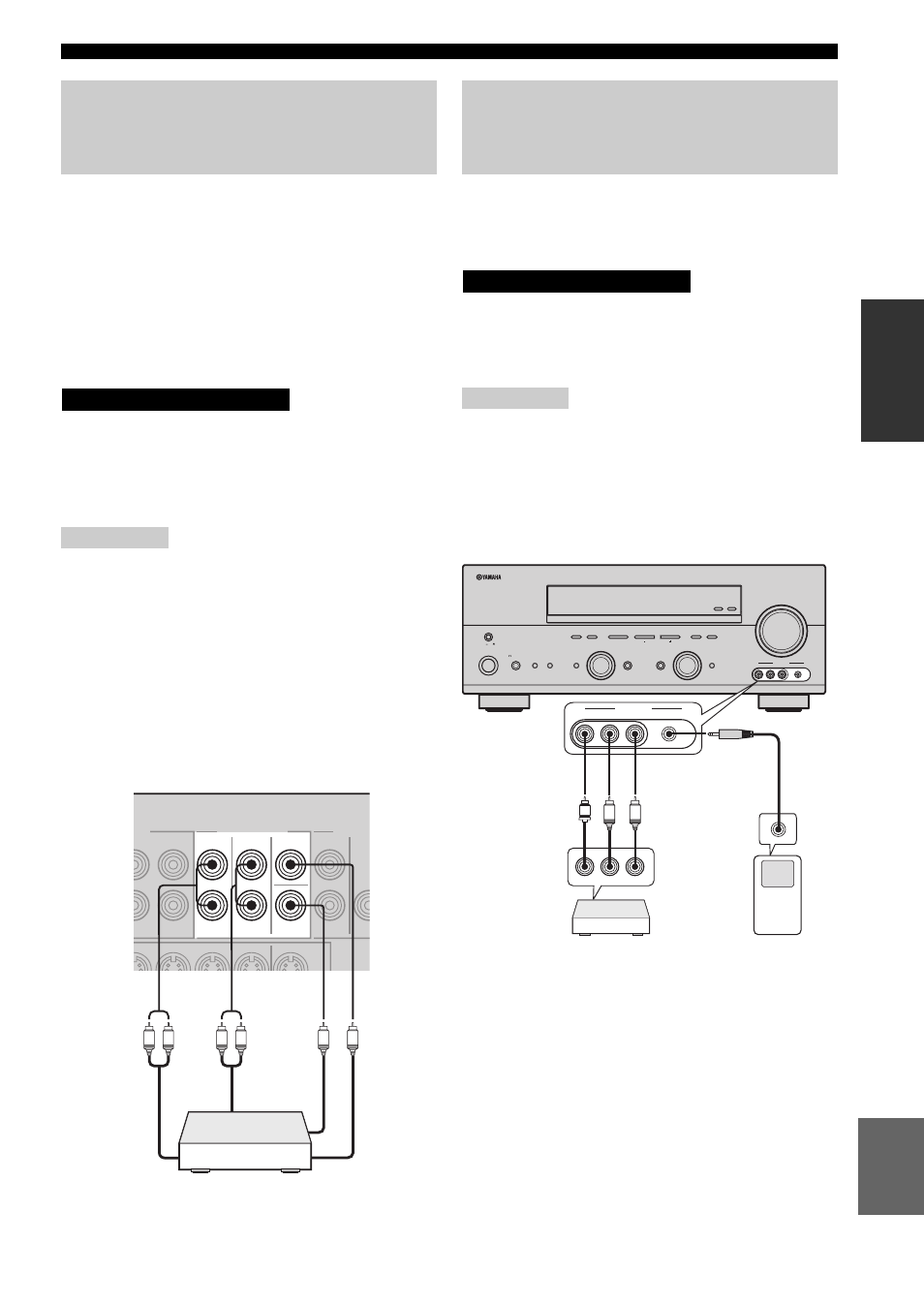

Подключение многоформатного
проигрывателя или внешнего
декодера
Примечания
ПРЕДУПРЕЖДЕНИЕ
SUB
WOOFER
SURROUND
FRONT
CENTER
MULTI CH INPUT
L
R
L
R
Многоформатный
проигрыватель или
внешний декодер
Фр
он
тал
ьн
ый вых
о
д
В
ы
ход окружаю
щ
его
звучания
В
ы
х
од
са
бв
уф
е
р
а
Ц
е
нт
ра
ль
н
ы
й
вы
х
о
д
Подключение игровой
приставки, видеокамеры или
переносного аудиоплеера
Примечания
ПРЕДУПРЕЖДЕНИЕ
ZONE 2
ON/OFF
ZONE
CONTROL
VIDEO
PORTABLE
L AUDIO R
NEXT
EDIT
EFFECT
MEMORY
FM/AM
PRESET/TUNING
A/B/C/D/E
PROGRAM
l PRESET/TUNING h
TUNING MODE
INPUT MODE
TONE CONTROL
STRAIGHT
SPEAKERS
PHONES
MAIN ZONE
MASTER
SILENT CINEMA
B
A
MULTI CH
INPUT
VOLUME
VIDEO AUX
INPUT
ON
OFF
LEVEL
MAN'L/AUTO FM
AUTO/MAN'L
ON/OFF
V
L
R
M
VIDEO
PORTABLE
L AUDIO R
VIDEO AUX
Игровая консоль
или видеокамера
L/
R
а
удиовыход
Ви
део
вых
о
д
Переносной
аудиоплеер
А
у
ди
овы
ход
