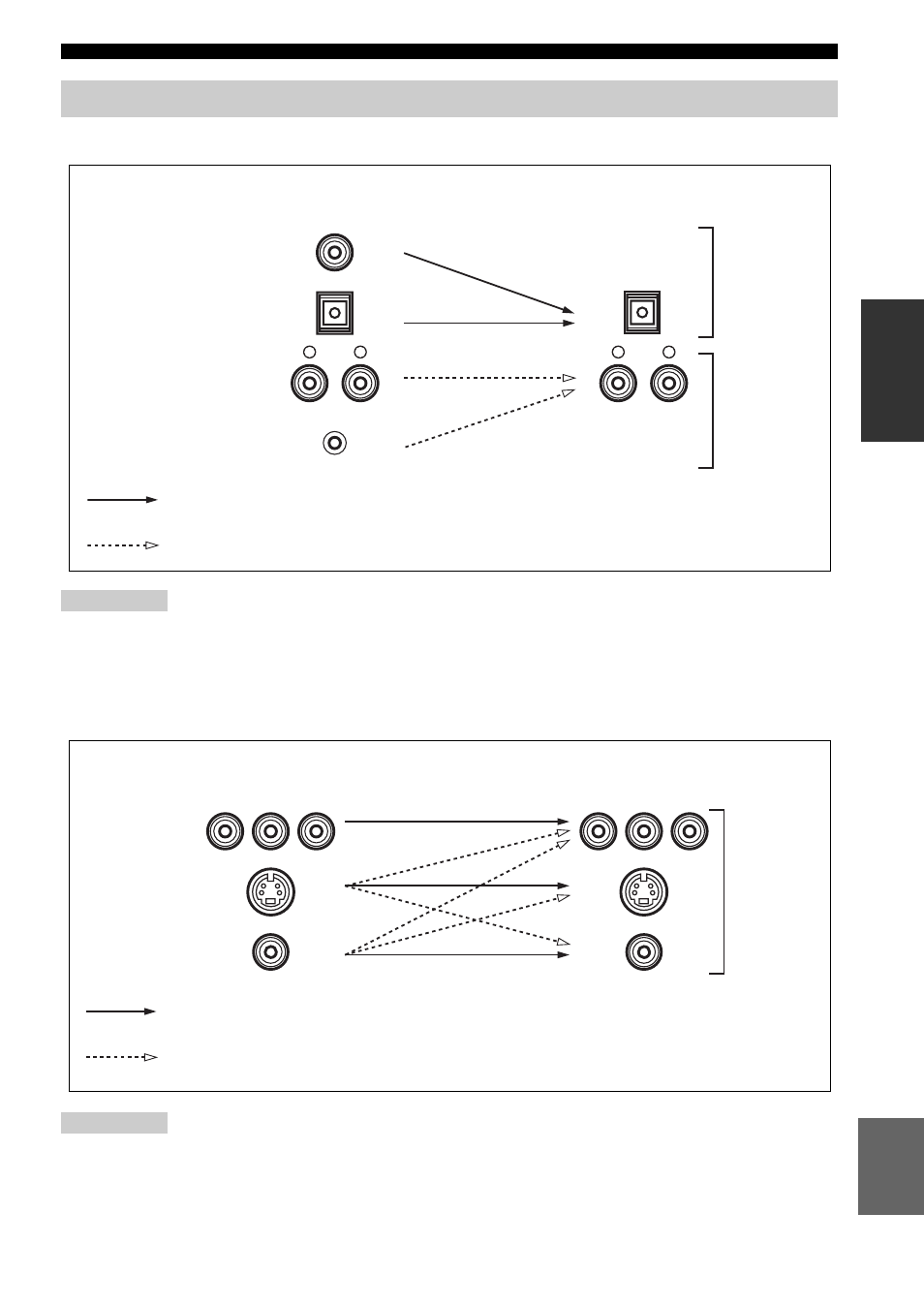

■ Поток аудиосигнала для AUDIO OUT (REC)
Цифровые и аналоговые сигналы независимо обрабатываются данным аппаратом. Таким образом, аудиосигналы,
поступающие в аналоговые гнезда, выводятся только на аналоговые гнезда AUDIO OUT (REC). Таким же образом,
аудиосигналы, поступающие в гнезда DIGITAL INPUT (OPTICAL или COAXIAL), выводятся только на гнезда
DIGITAL OUTPUT.
■ Поток видеосигнала для MONITOR OUT
При поступлении видеосигналов на гнезда COMPONENT VIDEO, S VIDEO и VIDEO, приоритетность поступающих
видеосигналов следующая, и видеосигналы, поступающие на гнезда COMPONENT VIDEO, имеют высший
приоритет:
COMPONENT VIDEO > S VIDEO > VIDEO
