16
ПОДКЛЮЧЕНИЯ
Вы можете использовать цифровые гнезда для приема битовых потоков PCM, Dolby Digital и DTS. При подключении
компонентов к гнездам COAXIAL и OPTICAL одновременно, приоритет отдается сигналам, поступающим в гнездо
COAXIAL. Все цифровые входные гнезда совместимы с цифровыми сигналами с частотой стробирования 96 кГц.
■ Аудиогнезда
Данный аппарат оборудован четырьмя типами аудиогнезд.
Подключение зависит от наличия аудиогнезд на других
компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым гнездам.
Гнезда DIGITAL AUDIO COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальные цифровые аудиокабели.
Гнезда DIGITAL AUDIO OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.
Перед подключение оптико-волоконного кабеля, удалите колпачок
от оптического гнезда. Не выбрасывайте колпачок. Если вы не
используете оптическое гнездо, обязательно вставьте колпачок на
место. Данный колпачок предохраняет гнездо от пыли.
Гнездо PORTABLE
Для аналоговых аудиосигналов, передающихся
через стереофонические аналоговые мини
аудиокабели.
■ Видеогнезда
Данный аппарат оборудован тремя типами видеогнезд.
Подключение зависит от наличия входных гнезд на
видеоэкране. При установке “VIDEO CONV.” на “ON”
(смотрите стр. 79), видеосигналы, поступающие на
гнезда VIDEO и S VIDEO, поочередно
преобразовываются и выводятся на гнезда VIDEO, S
VIDEO и COMPONENT VIDEO.
Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.
Гнезда S VIDEO
Для S-видеосигналов, разделенных на
видеосигналы яркости (Y) и насыщенности (С),
передающихся по раздельным проводам S-
видеокабелей.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и насыщенности (Pв,
P
R
), передающихся по раздельным проводам
компонентных видеокабелей.

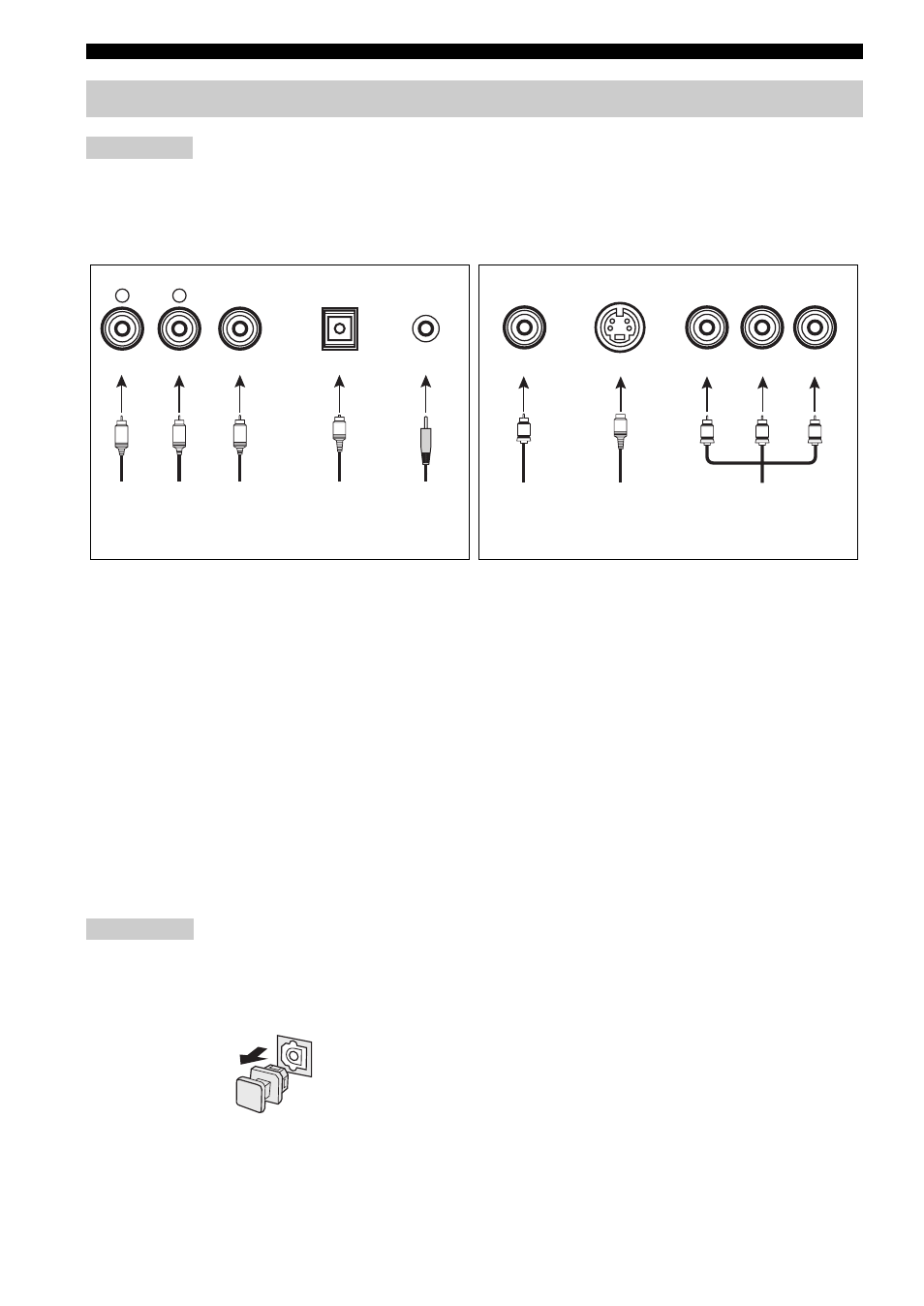

Информация о гнездах и штекерах кабелей
Примечание
VIDEO S VIDEO
COMPONENT VIDEO
Y PB PR
P B Y P R
S
V
COAXIAL
DIGITAL AUDIO AUDIO PORTABLE
OPTICAL
DIGITAL AUDIO
R L
C
O
M
R L
Левый и правый
штекеры
аналогового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
Штекер
коаксиального
цифрового
аудиокабеля
Штекер
композитного
видеокабеля
Штекер
S-видеокабеля
Штекеры
компонентного
видеокабеля
Штекер
стереофонического
аналогового мини
аудиокабеля
Аудиогнезда и штекеры кабелей Видеогнезда и штекеры кабелей
(Красный) (Белый) (Оранжевый) (Желтый) (Зеленый) (Синий) (Красный)
Примечание
