Yamaha RX-V559 - Инструкция (Страница 13)

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
11
ВВЕДЕНИ
Е
Ру
сс
кий
1 Видеокомпонентные гнезда
Для информации по подключению, смотрите
стр. 18 и 19.
2 Аудиокомпонентные гнезда
Для информации по подключению, смотрите
стр. 21.
3 Гнезда MULTI CH INPUT
Для информации по подключению, смотрите
стр. 23.
4 Гнезда ZONE 2 OUTPUT
Для информации по подключению, смотрите
стр. 89.
Данные гнезда выводят только аналоговые сигналы.
5 Гнездо SUBWOOFER OUTPUT
Для информации по подключению, смотрите
стр. 13.
6 Гнездо DIGITAL OUTPUT
Для информации по подключению, смотрите
стр. 21.
7 Гнезда DIGITAL INPUT
Для информации по подключению, смотрите
стр. 19.
8 Терминал DOCK
Выберите для подключения универсального дока
YAMAHA для iPod (например, YDS-10,
продающийся отдельно), к которому можно
подключить iPod.
Для информации по подключению, смотрите
стр. 22.
9 Гнезда COMPONENT VIDEO
Для информации по подключению, смотрите
стр. 18 и 19.
0 Гнезда REMOTE
Более подробно, смотрите стр. 89.
A Гнездо CONTROL OUT
Терминал вывода управления для выборочной
установки.
B Терминалы антенн
Для информации по подключению, смотрите стр. 24.
C Терминалы колонок
Для информации по подключению, смотрите стр. 13.
D AC OUTLET(S)
Используется для подачи электроэнергии на
другие аудиовизуальные компоненты.
Более подробно, смотрите стр. 26.
■ VOLTAGE SELECTOR
(Только модель для Азии и общая
модель)
Более подробно, смотрите стр. 26.

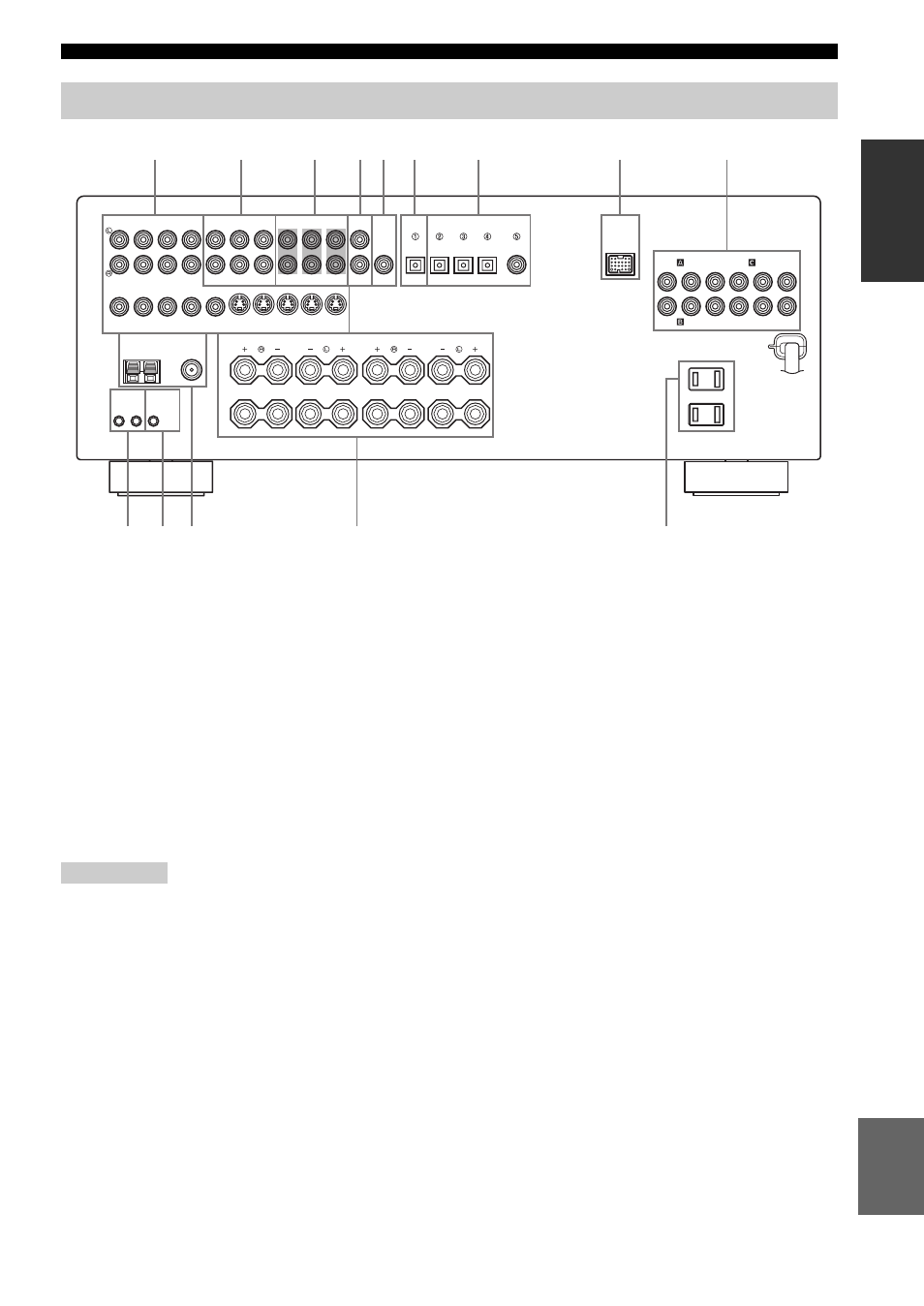

Задняя панель
AUDIO AUDIO OUTPUT DIGITAL INPUT
DVD DVD
COAXIAL
DTV/CBL MD/CD-R MD/CD-R
SUB
WOOFER
SUB
WOOFER SURROUND FRONT ZONE 2
OUT
(REC)
IN
(PLAY)
MD/
CD-R CD
DVD MONITOR OUT DTV/CBL
DVD DVR
COMPONENT VIDEO
P R P B Y
FM ANT
75 Ω
UNBAL.
AM
ANT GND
TUNER SPEAKERS
DOCK
DTV/CBL IN OUT DVR DVD DTV/CBL IN OUT DVR
CENTER
DIGITAL
OUTPUT
MULTI CH INPUT
VIDEO S VIDEO
MONITOR
OUT
MONITOR
OUT
FRONT
A
B
OUT IN
REMOTE CONTROL
OUT
+12V
15mA MAX.
SURROUND
CENTER SURROUND BACK
P R P B Y
OPTICAL OPTICAL
0
8 7 6 5 4 3 2 1
A B C D
9
Примечание
