Страница 28
27

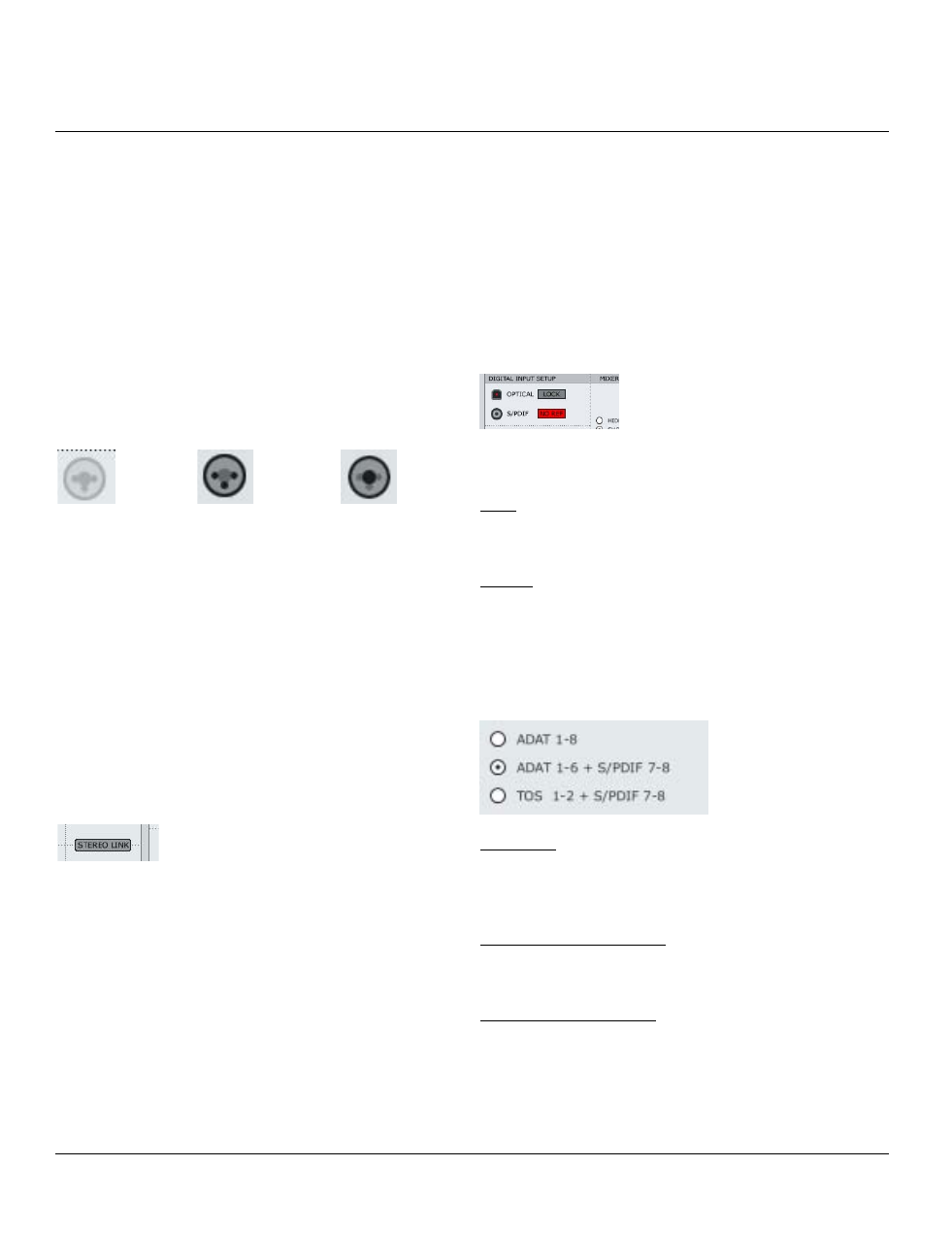

СТРАНИЦА SETUP
Секция входов – аналоговые
(Input – Analog)
Вход Ch1/Ch2 с автосенсором
(auto-sensing input 1 Ch1/Ch2)
Разъемы каналов 1/2 на лицевой панели
оборудованы
схемой
автосенсора.
Они
автоматически распознают тип подключенного
разъема - XLR (микрофон) или 1/4” jack
(инструмент), и отображают это графически.
Варианты:
Ничего Микрофон Инструмент
не подключено (jack)
2 Селектор PAD/INST
Расположен на лицевой панели Konnekt,
позволяет
устанавливать
входную
чувствительность. Когда на иконке отображается
символ PAD, выбрана
пониженная
чувствительность (линейный уровень) – для
подключения
клавишных
или
гитарных
предусилителей /педалей. Когда иконка не
горит,
чувствительность
выше,
можно
подключать гитару с пассивным датчиком.
3 Объединение в стерео (Stereo Link, окно
Mixer)
Кнопка Stereo Link объединяет каналы 1 и 2 в
стерео канал, чтобы прослушивать стерео
источники, например, клавишные и др.
Секция входов – цифровые
(Input – Digital)
Для обработки внешних цифровых сигналов
важно, чтобы Konnekt мог зафиксировать
параметры
синхронизации
и
корректно
взаимодействовать с их источником. Статус
взаимодействия отображается в данной секции:
4 Возможные варианты индикации
означают, что:
Lock
Konnekt
корректно
взаимодействует
с
источником внешнего цифрового сигнала.
No Ref
Konnekt не может зафиксировать параметры
внешнего
цифрового
сигнала. Konnekt
автоматически переключается на внутреннюю
схему синхронизации.
5 Опции цифровых входов
ADAT 1-8
Все цифровые каналы зарезервированы для
каналов 1-8 ADAT.
.
ADAT 1-6 + S/PDIF 7-8
Каналы 1-6 ADAT комбинируются с двумя
коаксиальными каналами S/PDIF.
TOS 1-2 + S/PDIF 7-8
Используются 2 оптических канала S/PDIF
(разъем TOS) вместе с 2 коаксиальными
каналами S/PDIF (разъемы phono).
