Инструкция по эксплуатации TC Electronic konnekt_24d_(konnekt_8)
Страница 15
14

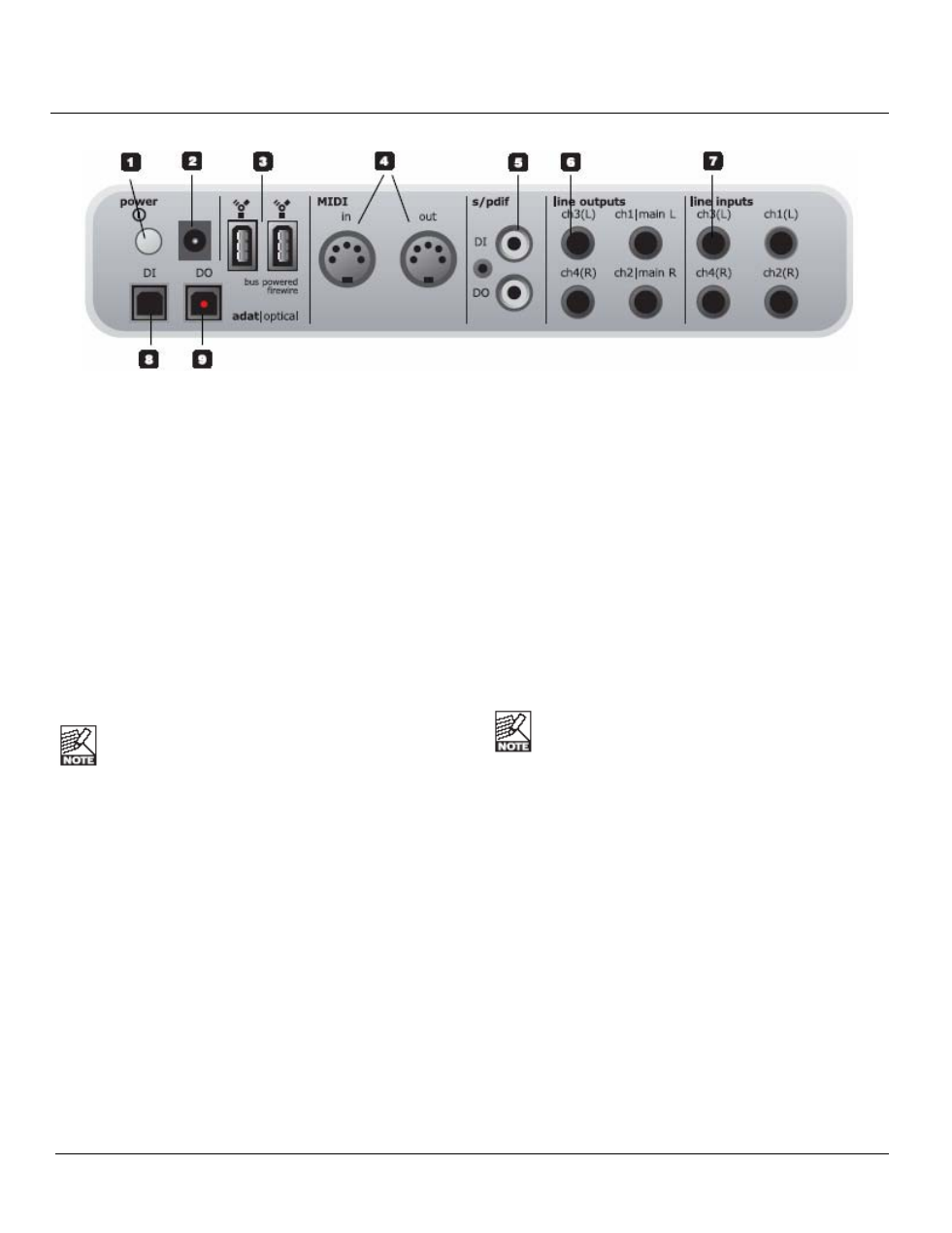

ОБЗОР ЗАДНЕЙ ПАНЕЛИ – KONNEKT 24D
1 Кнопка Power
Вкл./выкл. электропитания.
2 Гнездо питания (Power In)
Konnekt может получать питание по шине
FireWire
через
порт
компьютера.
См.
спецификацию на компьютер. При недостатке
напряжения
используйте
внешний
блок
питания 12 В DC.
3 Разъемы FireWire
Разъемы IEEE 1394 используются
для
соединения с компьютером и/или объединения
нескольких
Konnekt.
Питание
может
подаваться по шине * через FireWire порт
компьютера. См. спецификацию на компьютер.
Перед соединением по FireWire
убедитесь, что разъемы вставлены
корректно.
* Пожалуйста, прочтите параграф о питании по
шине на стр. 13.
4 Вход и выход MIDI In/Out
Стандартный MIDI интерфейс. Гнездо MIDI out
автоматически переключается на «сквозной»
MIDI thru в автономном (без компьютера)
режиме.
Если Konnekt используется без компьютера,
MIDI out всегда работает как MIDI thru.
5 Цифровой вход /выход S/PDIF
(коаксиальный)
24-битовый цифровой вход/выход формата
S/PDIF.
В
дополнение
к
стандартным
входам/Выходам его используют, скажем, для
подключения в разрыв внешних цифровых
процессоров и посыла на эффект.
6 Линейные выходы Line Outputs
(балансные)
Джековые выходы 6,3 мм для каналов:
- Основного левого Main Left (канал 1) и
основного правого Main Right (канал 2).
- Левого Left (канал 3) и правого Right (канал 4)
При соединении выходов Main и
балансных входов (например, активных
АС) необходимо соединить контакты
“земля” и “холодный”.
- на разъемах типа XLR это контакты 1 и 3.
- на разъемах типа Jack это “рукав” и “кольцо”.
7 Линейные входы Line Inputs (балансные)
- Канал 1 (левый, L)
- Канал 2 (правый, R)
- Канал 3 (левый, L)
- Канал 4 (правый, R)
8 DI – цифровой вход
Оптический S/PDIF или ADAT Toslink для 8
входных цифровых каналов, зависит от формата
и частоты дискретизации.
9 DO - цифровой выход
Оптический S/PDIF или ADAT для 8 выходных
цифровых каналов.
