Инструкция по эксплуатации TC Electronic konnekt_24d_(konnekt_8)
Страница 20
19

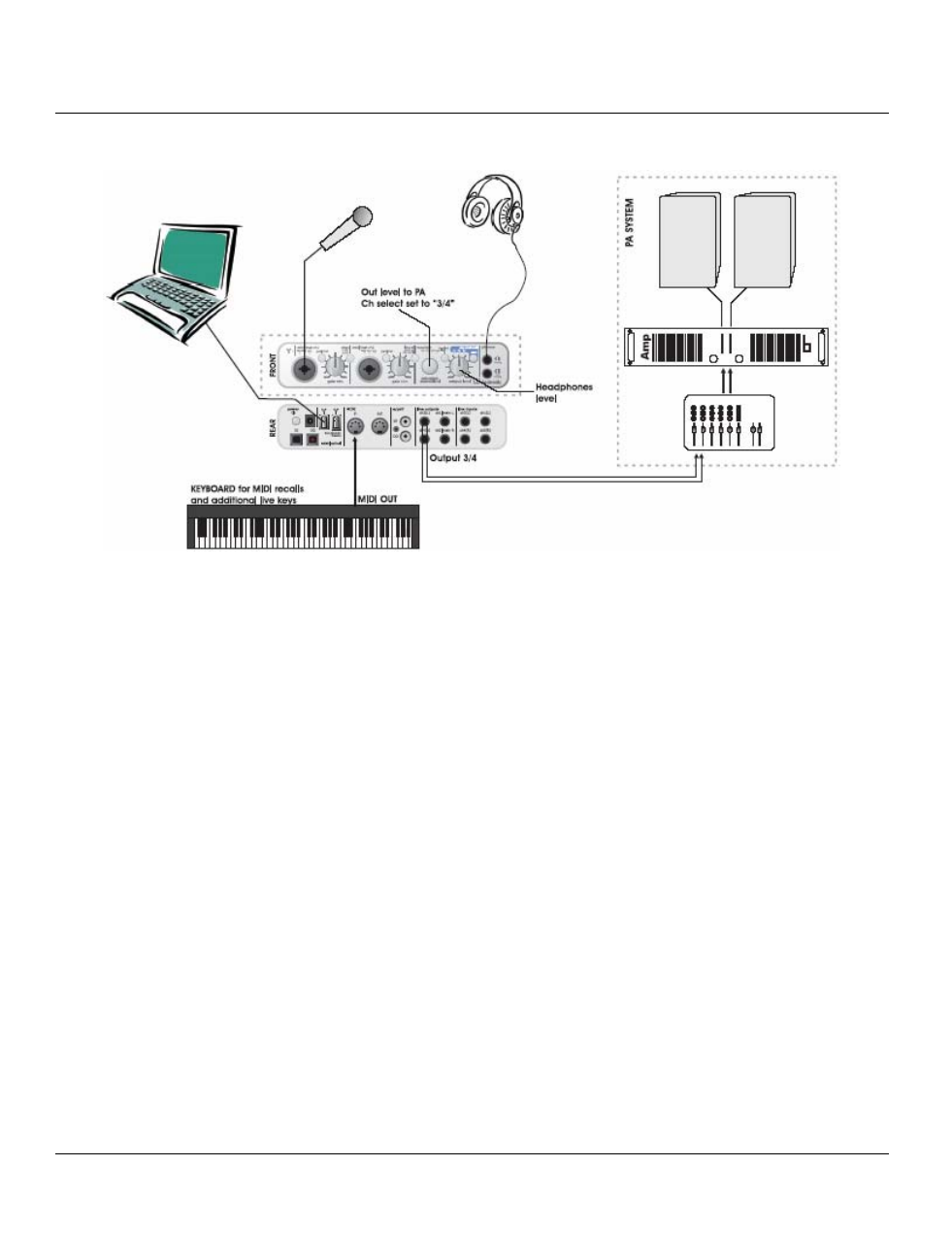

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ – «КОНЦЕРТ»
Этот пример иллюстрирует, как Konnekt
интегрируется
в
концертные
системы.
Элементы системы могут быть следующими:
• Рабочая станция/компьютер как источник
воспроизведения аудио-файлов.
• Наушники для мониторинга с раздельной
регулировкой громкости (ручка OUTPUT).
• Микрофоны для вокала, подключенные через
предусилители IMPACT™ Konnekt’а
и,
например, плагин канальной ячейки Fabrik C*.
• MIDI клавишные для управления функциями
и переключением программ (program changes).
• При подаче сигнала на АС (усилитель-
акустика)
ручкой SOURCE регулируется
уровень. Все устройства соединяются как на
картинке. Не забудьте включить фантомное
питание при работе с конденсаторными
микрофонами. Также учтите, что выходы 3/4 в
этом примере используются как основные
выходы (main outs) на систему звукоусиления.
Преимущества данного примера
Система позволяет направлять разные сигналы
на наушники и систему звукоусиления чрез
компьютер. Это удобно, например, для диджеев,
нуждающихся в мониторинге, а также в
раздельной регулировке уровней двух каналов.
* Только Konnekt 24D
