23

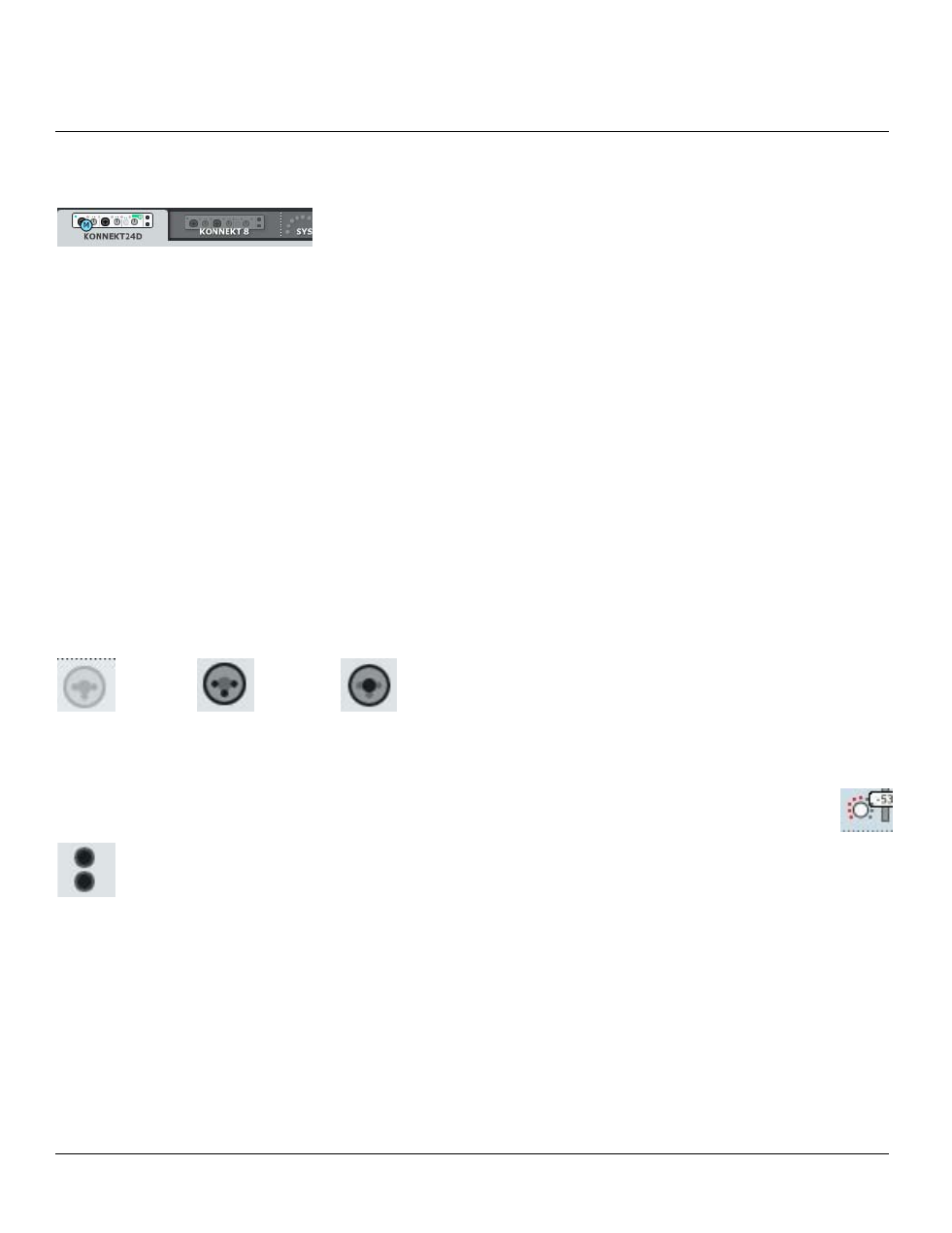

ПАНЕЛЬ УПРАВЛЕНИЯ – СТРАНИЦА MIXER
1 Закладки выбора устройств
(Konnekt select tabs)
Каналы 1/2 и 3/4
2 Каналы 1/2 – моно/стерео
(mono/stereo)
Рисунок на предыдущей странице показывает
каналы 1/2 и в режиме двойного моно (dual
mono). Каналы можно объединить в один
стерео канал через страницу Setup. Это
изменит вид каналов на экране. См. Описание
страницы Setup.
3 Вход Ch1/Ch2 с автосенсором
(auto-sensing input)
Разъемы каналов 1/2 на лицевой панели
оборудованы схемой автосенсора. Они
автоматически распознают тип подключенного
разъема - XLR (микрофон) или 1/4” jack
(инструмент), и отображают это графически.
Варианты:
Ничего Микрофон Инструмент
не подключено (jack)
Вход Ch3/Ch4
Разъемы каналов 3/4 расположена на задней
панели.
Все каналы
4 Индикаторы входного уровня
(Input Meters)
Отображают уровень сигнала, присутствующего
на входных каналах. Наилучшего отношения
сигнал/шум можно достичь, если вход индикатор
лишь иногда показывает “0”. Отрегулируйте
выходной уровень у источника сигнала.
5 Светодиод Clip (красный)
Светодиод Clip загорается при перегрузке.
Отрегулируйте выходной уровень у источника
сигнала.
6 Иконки Fabrik C для каналов 1/2
Нажмите на иконку для активации/отключения
плагина Fabrik C. Регулировки параметров Fabrik
C выполняются на странице Fabrik C.
7 Ручки Send (посылы)
Ручки SEND используются для посыла сигнала с
каждого канала на Fabrik R (ревербератор). Для
прослушивания убедитесь, что Fabrik R активен.
8 Регуляторы Pan (панорама)
Для панорамирования влево/вправо
используется левая кнопка мыши.
Нажмите Ctrl+Shift и левую кнопку мыши для
установки центральной позиции.
9 Фейдер Out Level
Основной фейдер выходного уровня.
10 Назначение светового кольца
(Light Ring Assignment)
Все фейдеры с индикацией световым
кольцом могут быть назначены на контроллер
(“source” controller), расположенный на лицевой
панели. После назначения световое кольцо на
лицевой
панели отображает положение
фейдера.
11 Цифровые каналы (Digital Channels)
Конфигурация цифровых каналов выполняется
через страницу Setup. См. описание ниже.
