ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ – «СТУДИЯ»
1 Konnekt 24D, вид сзади
Задняя панель Konnekt. Крупнее в разделе
“Обзор задней панели”.
2 Активные АС
Конкретно на этом примере проиллюстрирован
Konnekt в комплекте с активными мониторами.
Конечно, можно использовать и обычный
усилитель и пассивные колонки.
3 Клавишные
Клавиши подключены к входам Line In 3/4 в
целях мониторинга/записи. В случае Konnekt 8
можно использовать входы aux только для
мониторинга (без записи).
4 Наушники
На данной картинке несколько наушников
подключены к раздельным выходам усилителя.
Линейные выходы Line outputs 3/4 на Konnekt
используются для подачи сигала на усилитель.
Еще одни наушники можно подключить к
выходу на лицевой панели.
5 Компутер
Компьютер с интерфейсом FireWire. См.
Системные требования.
6 Интерфейс ADAT
С
помощью
этого
интерфейса
можно
расширить
количество
цифровых
входов/выходов. В сочетании с 2 каналами
S/PDIF,
цифровые
каналы 7/8 можно
установить в режим ADAT или оптический
S/PDIF.
Также см. стр. 26.

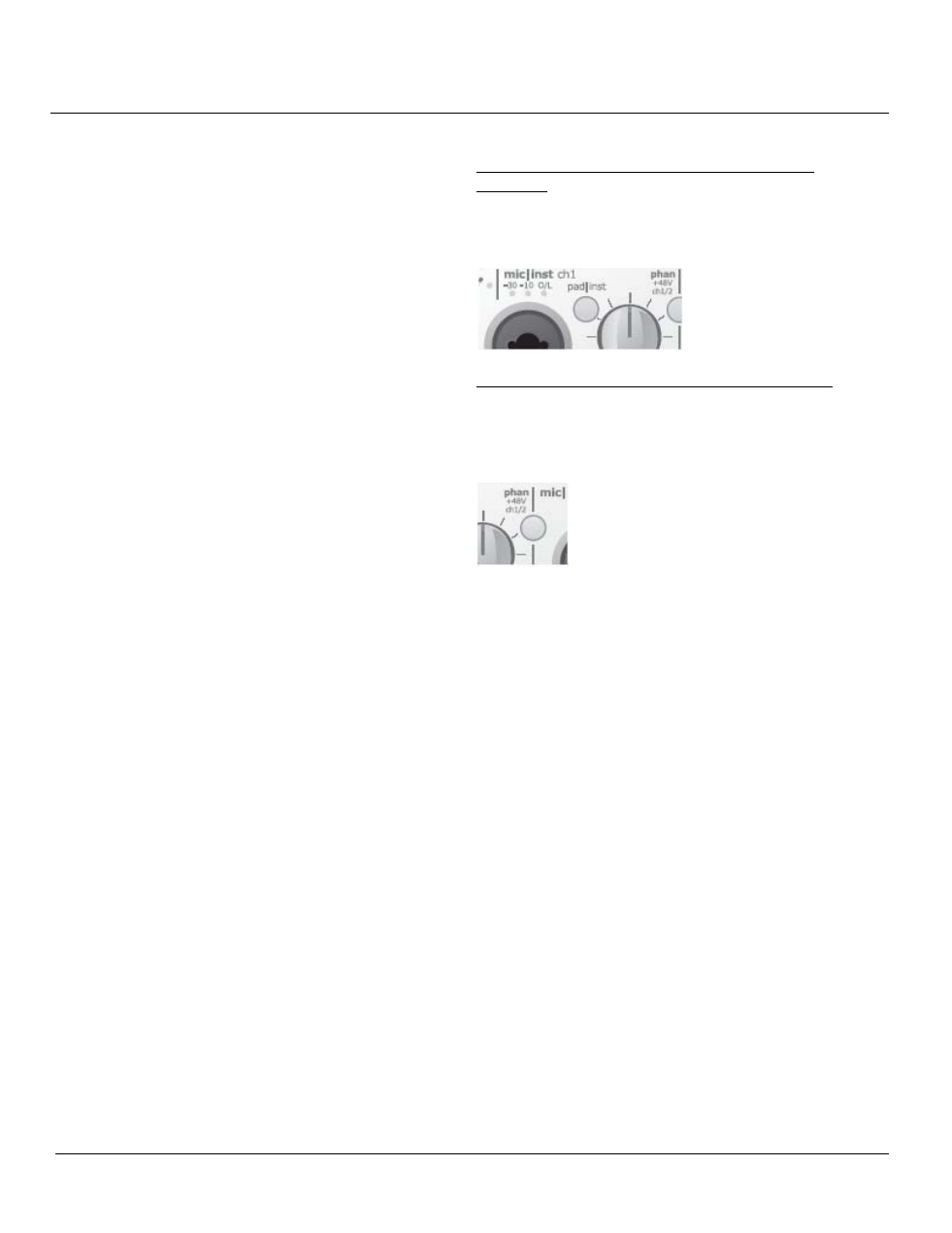

7 Лицевая панель Konnekt 24D +
инструменты
Вид спереди показывает, как подключить
микрофон и электрогитару.
Подключение электрогитары напрямую к
Konnekt.
Подключите гитару через стандартный «джек»
1/4 дюйма (6,3 мм) и нажмите кнопку
PAD/INST.
Подключение конденсаторного микрофона.
Konnekt обеспечивает фантомное питание +48 В
через XLR-секцию
разъема Combo. Для
активации фантомного питания нажмите кнопку
“phan”:
8 FireWire соединение с компьютером
Используйте стандартный FireWire (IEEE 1394)
кабель. Можно использовать любое из двух
соединений.
9 Блок питания
Konnekt может получать питание по шине
FireWire прямо с компьютера. См. руководство по
эксплуатации компьютера, возможно ли это.
Если компьютер не обеспечивает достаточно
напряжения или на шине FireWire «висит» более
одного Konnekt, используйте внешний блок
питания (входит в комплект поставки Konnekt).
