15
Íàçâàíèÿ è ðàáîòà ýëåìåíòîâ

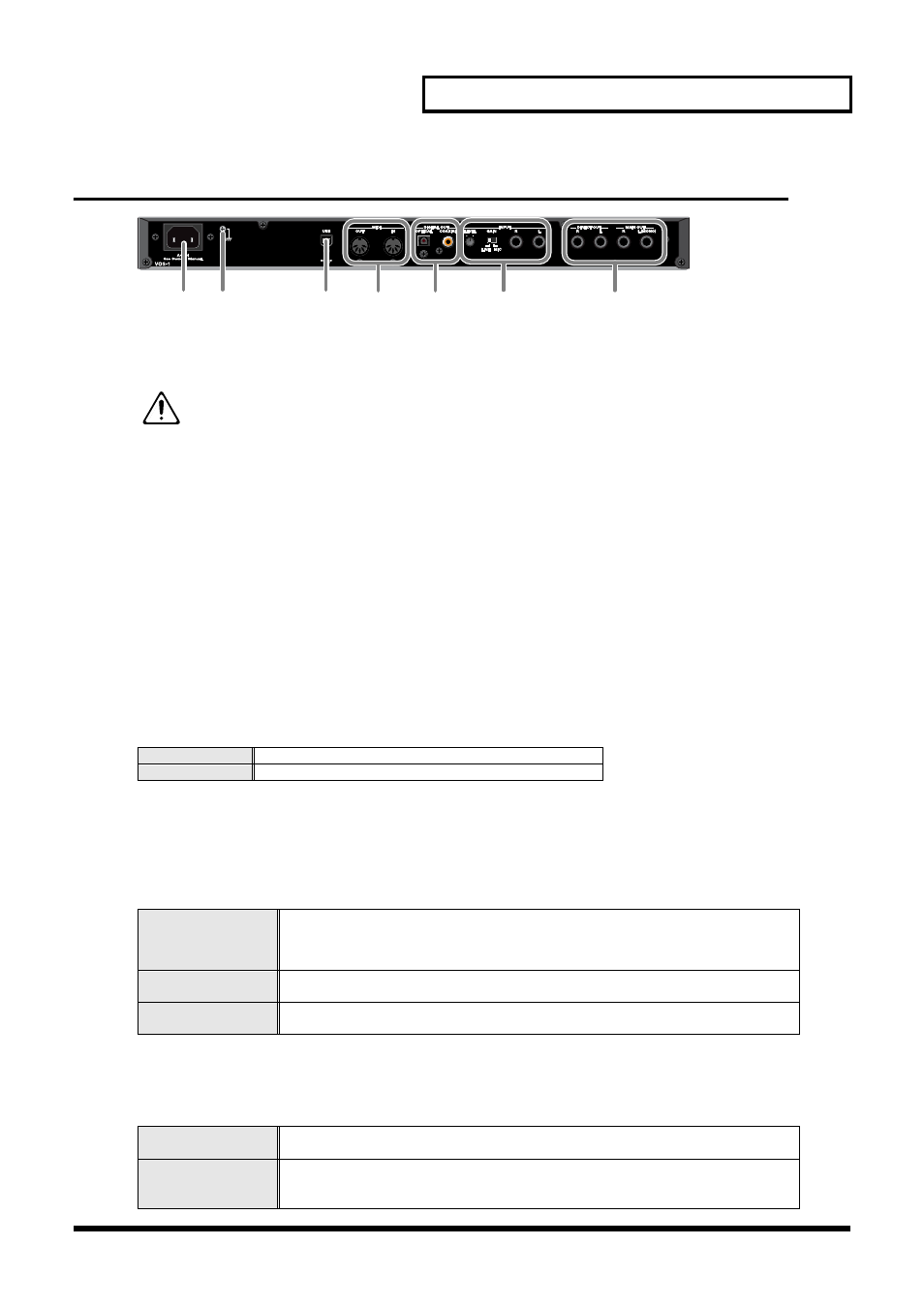

Çàäíÿÿ ïàíåëü
fig.01-02PanelRear_75
L. Вход переменного напряжения
Подсоедините к нему кабель питания.
* Для подробного ознакомления с количеством потребляемого электричества, прочтите стр. 150.
Прибор может быть подключен только к источнику электроэнергии, соответст-
вующему маркировке на задней крышке прибора.
M. Клемма заземления
В некоторых случаях, в зависимости от условий эксплуатации, поверхность задней крыш-
ки может стать шершавой на ощупь и неприятной вследствие накопления статического
электричества. Это совершенно не опасно, но если Вы обеспокоены этим фактом, вы мо-
жете заземлить прибор. При заземлении может возникнуть легкий фон, это зависит от
того, как включен прибор. Если Вы не уверены в том, как производить коммутацию, про-
консультируйтесь в ближайшем сервисном центре Roland или в официальном предста-
вительстве Roland, список официальных представительств можно найти в разделе
"Информация".
Места, не предназначенные для заземления:
• Трубы с горячей или питьевой водой (риск электрического шока)
• Газовые трубы (риск воспламенения и взрыва)
• Телефонные линии и громоотвод (Опасно в случае попадания молнии)
N. Разъем USB
Подключите VariOS к вашему компьютеру с помощью кабеля USB.
O. Разъёмы MIDI
Здесь подключается кабель USB для коммутацииVariOS с компьютером.
P. Цифровой выход
Через этот разъем выводится цифровой стерео аудио сигнал. Возможны два варианта:
оптический и коаксиальный. Тип вывода определяется в меню спецификации прохожде-
ния сигнала (стр. 86, стр. 111). Вы можете использовать оба вывода, они дают совершенно
идентичные сигналы.
Q. INPUT (Вход)
R. OUTPUT (Выход)
Сюда включается усилитель мощности или миксерный пульт. Если Вам нужен монофо-
нический сигнал, используйте только разъем левого канала. Тип вывода определяется в
меню спецификации прохождения сигнала (стр. 86, стр. 111).
IN (Вход)
Принимает MIDI сообщения от внешних приборов.
OUT (Выход)
Передает MIDI сообщения внешним приборам.
AUDIO IN (Аудио
входы)
Служит для подключения источников сигнала линейного или микрофонного
уровня.
* Сигнал, подаваемый на вход VariOS будет смешан со звуком, производимым
VariOS и выведен через выход устройства (Main Out).
Кнопка LEVEL
(Уровень)
Подстраивает уровень сигнала, подаваемого на вход (Audio In).
Переключатель
GAIN (Гейн)
Переключает чувствительность входов (Audio In) между линейным и
микрофонным уровнями.
DIRECT OUT
(Прямой выход) Выводит только необработанный сигнал, либо только обработанный сигнал в
стерео.
MAIN OUT
(Основной
выход)
Выводит звуковой сигнал в стерео. Если Вам нужен монофонический сигнал,
используйте только разъем левого канала.
L N O P Q R M
