44

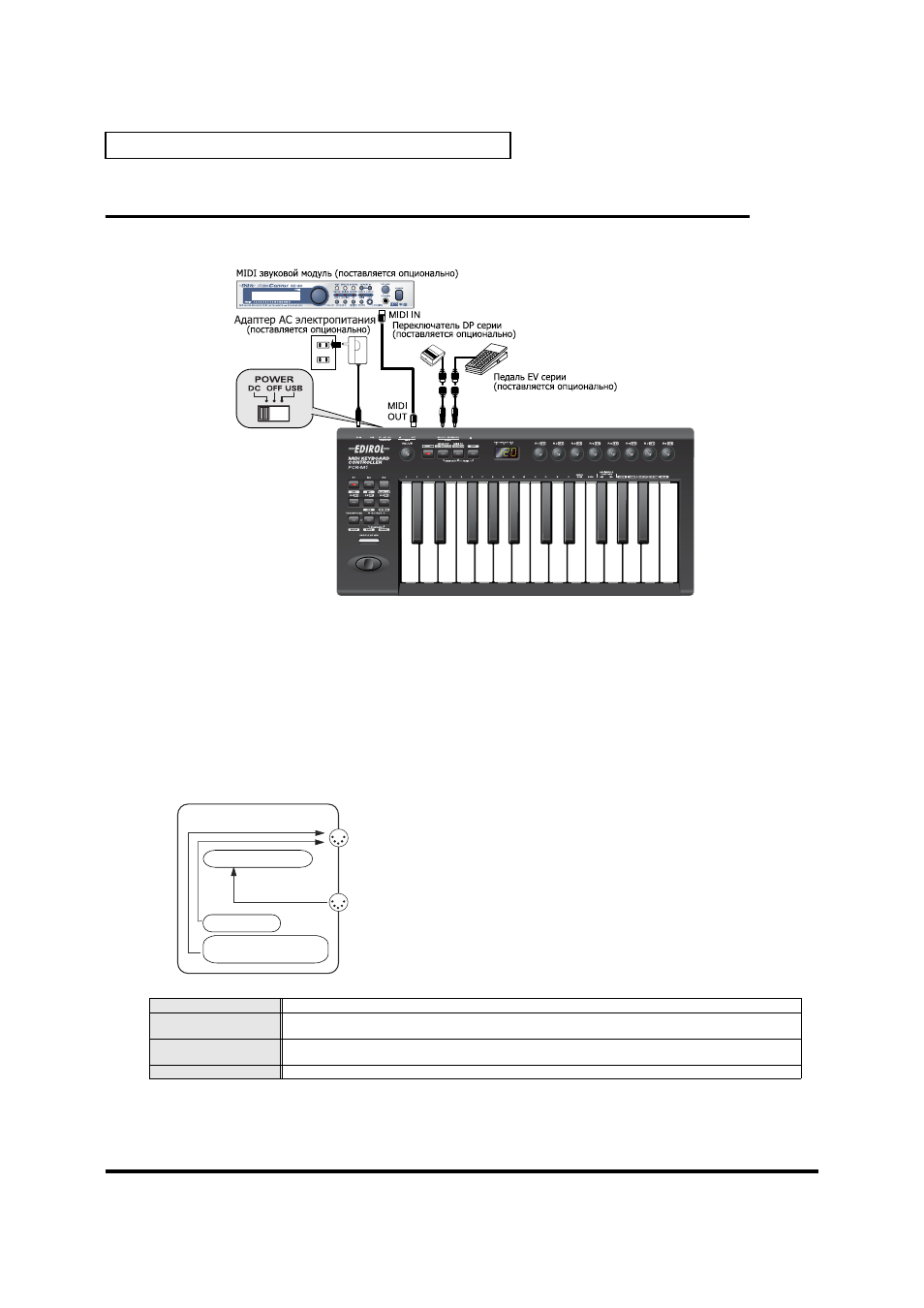

Базовая коммутация и прохождение MIDI сигнала
Ñëó÷àè èñïîëüçîâàíèÿ MIDI êîììóòàöèè
fig.diagram
* Чтобы избежать сбоя в работе оборудования или повреждения динамиков акустических систем,
всегда устанавливайте минимальный уровень громкости и выключайте питание всех устройств
перед процессом коммутации оборудования.
* Пользуйтесь только регламентированной педалью экспрессии (EV серии; приобретается отдельно).
Использование других типов педалей экспрессии может привести к сбою в процессе работы или
поломке инструмента.
MIDI flow
fig.flow-midi
* Для пояснения данных позиций в диаграмме, используйте тему Входы/Выходы устройства (стр. 45).
* Более расширенная информация о данных BULK предлагается в “
Массив данных устройства
”
(стр. 87).
BULK RECEPTION Приём массива данных BULK.
PORT 1
С порта PORT 1 передаются данные клавиатуры, рычага изменения высоты тона и других
контроллеров, выбранные для этого порта.
PORT 2 С порта PORT 2 передаются данные клавиатуры, рычага изменения высоты тона и других
контроллеров, выбранные для этого порта.
BULK TRANSMISSION Передача массива данных BULK.
PCR-M1
MIDI OUT
MIDI IN
PORT 1
PORT 2 /
BULK RECEPTION
BULK TRANSMISSION
