Базовая коммутация и прохождение MIDI сигнала
USB êîììóòàöèÿ ñ êîìïüþòåðîì - èñïîëüçîâàíèå
PCR-M1 â êà÷åñòâå MIDI èíòåðôåéñà
* Если вы хотите использовать плеер Media Player для проигрывания звучания генератора звуков,
подключенного к выходу MIDI OUT инструмента PCR, то сделайте установку драйвера в соот-
ветствии с инструкцией “
Specifying the MIDI input/output destination
”(стр. 28).

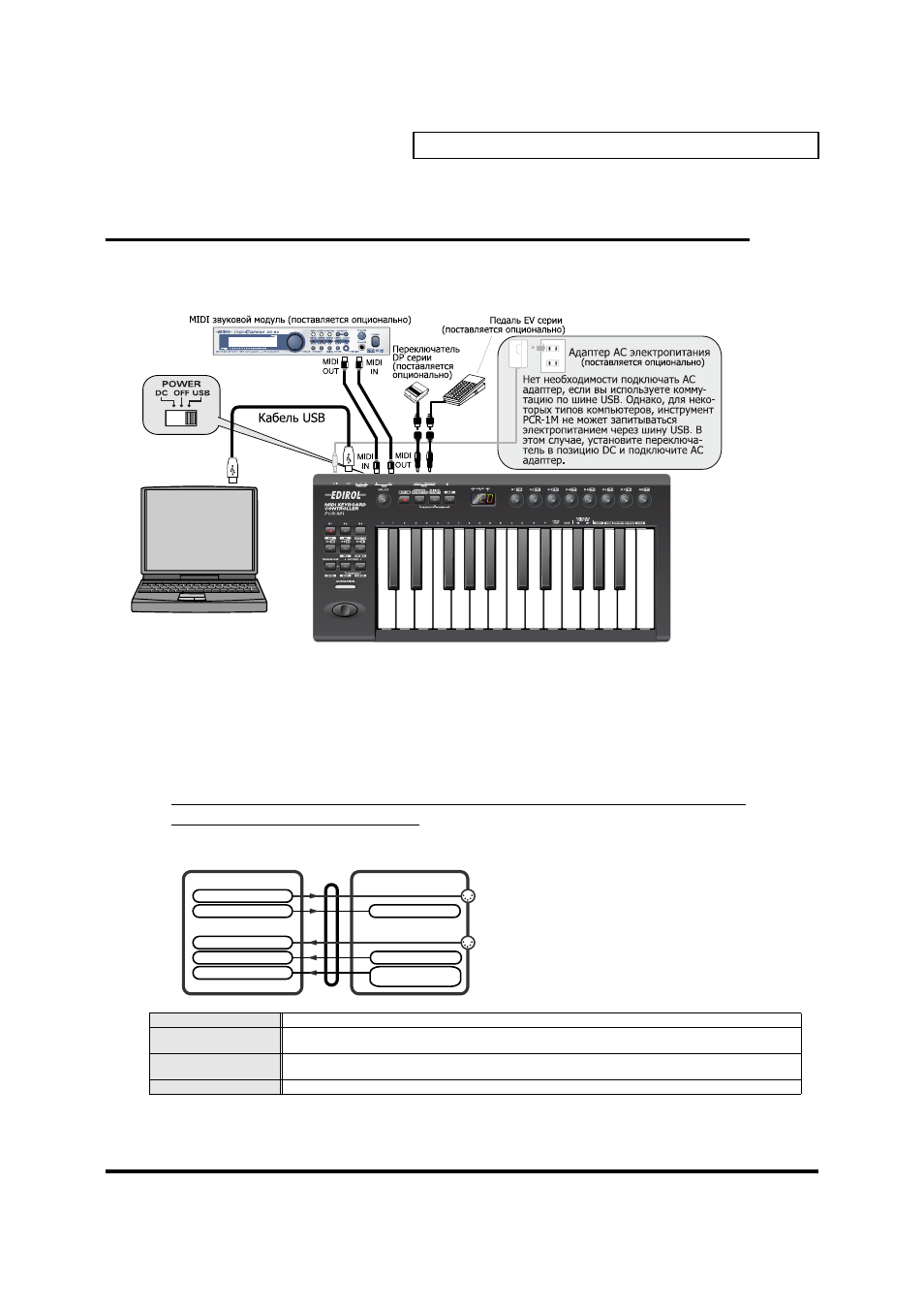

fig.connect-basic
* Чтобы избежать сбоя в работе оборудования или повреждения динамиков акустических систем,
всегда устанавливайте минимальный уровень громкости и выключайте питание всех устройств
перед процессом коммутации оборудования.
* Пользуйтесь только регламентированной педалью экспрессии (EV серии; приобретается отдельно).
Использование других типов педалей экспрессии может привести к сбою в процессе работы или
поломке инструмента.
MIDI flow
Сделайте установку MIDI I/F MODE ON согласно описанию процедуры в теме
"Режим MIDI I/F MODE" (стр. 94).
fig.flow-usb
* Для пояснения данных позиций в диаграмме, используйте тему Входы/Выходы устройства (стр. 45).
* Более расширенная информация о данных BULK предлагается в теме “
Массив данных
устройства
” (стр. 87).
BULK RECEPTION
Приём массива данных BULK.
PORT 1
С порта PORT 1 передаются данные клавиатуры, рычага изменения высоты тона и других
контроллеров, выбранные для этого порта.
PORT 2
С порта PORT 2 передаются данные клавиатуры, рычага изменения высоты тона и других
контроллеров, выбранные для этого порта.
BULK TRANSMISSION Передача массива данных BULK.
PCR-M1
PC
USB
EDIROL PCR
EDIROL PCR MIDI OUT
EDIROL PCR 2
EDIROL PCR 1
EDIROL PCR MIDI IN
MIDI OUT
MIDI IN
MIDI I/F MODE ON
PORT 1
PORT 2 /
MIDI OUT DEVICE
MIDI IN DEVICE
BULK RECEPTION
BULK TRANSMISSION
