Страница 13
15
Названия кнопок и их функциональное предназначение

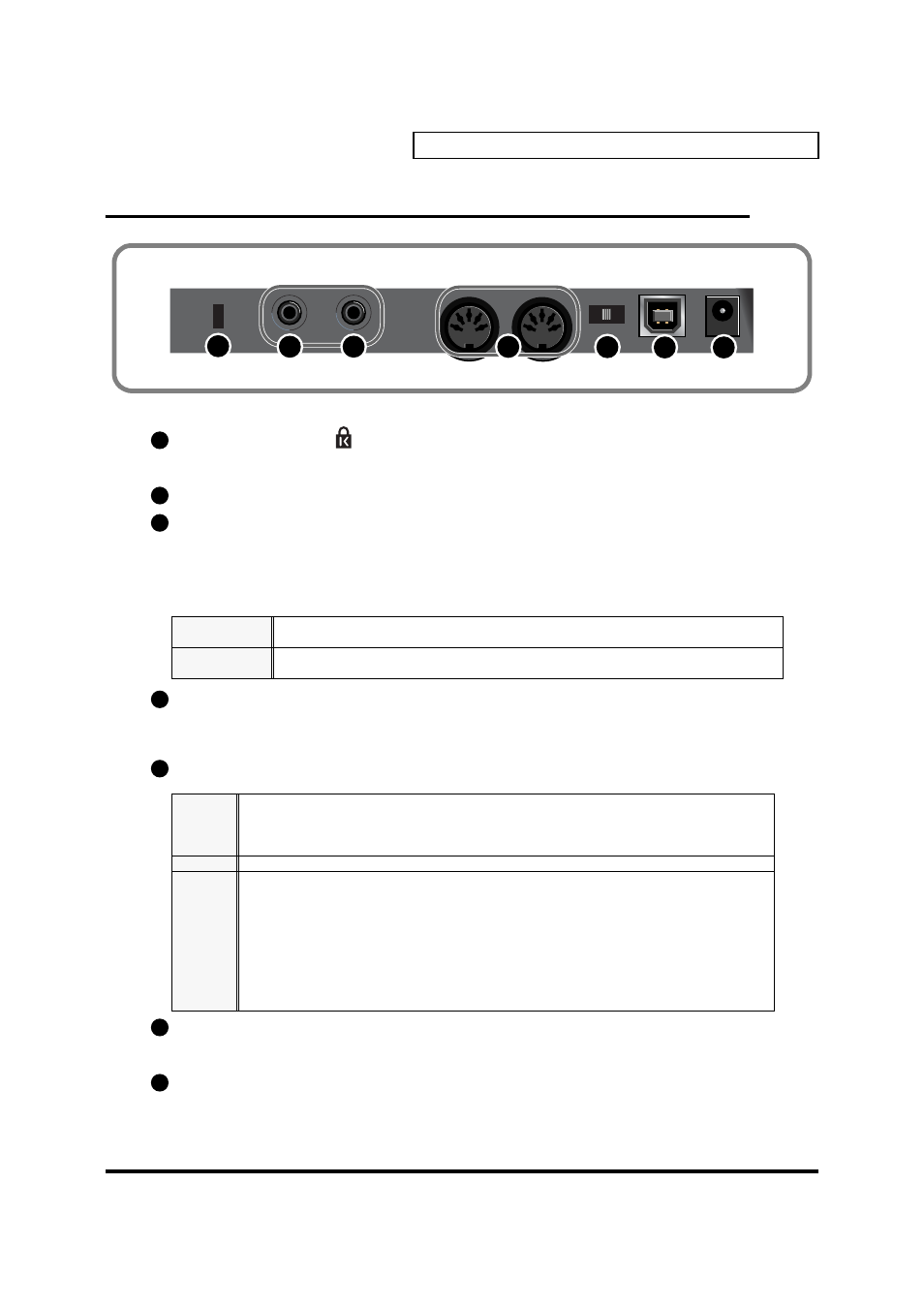

Çàäíÿÿ ïàíåëü
Слот безопасности ( )
http://www.kensington.com/
Гнездо контроллера [EXPRESS (P2)] и гнездо контроллера
[HOLD(P1)]
Эти джековые гнёзда контроллеров используются для подключения соответствующего типа
педалей, которые используются в качестве контроллеров.
* Используйте комплектные кабели для подключения ваших педалей.
Гнёзда MIDI IN/OUT
Эти входные и выходные гнёзда используются для подключения внешних MIDI устройств, с
целью приёма и передачи MIDI сообщений.
Сетевой включатель
Разъём USB
Данный разъём используется для подключения PCR-M1 к компьютеру кабелем USB.
Гнездо адаптера сетевого питания
К данному гнезду подключается адаптер сетевого питания. Проверяйте качество контакта
при коммутации адаптера к инструменту, чтобы избежать несанкционированного отключе-
ния джека АС адаптера.
P1 HOLD
К этому гнезду подключается педальный переключатель, который используется в
качестве педали удержания звука HOLD.
P2 EXPRESS
К этому гнезду подключается педаль экспрессии, которая используется для контро-
лирования звучания тембра тона или громкости в реальном времени.
DC
Для электропитания инструмента используется сетевой адаптер или батарейки.
* Если подключен АС адаптер и вставлены батарейки, то электропитание инструмента
производится от адаптера. Если же адаптер отключен, то электропитание осущест-
вляется от батареек.
OFF
Инструмент выключен.
USB
Для электропитания инструмента используется USB кабель (когда не применяются
батарейки или АС адаптер)
* USB (= электропитание шины BUS) может быть использовано, если инструмент PCR-
M1 подключен к компьютеру кабелем USB. В этом случае, электропитание поступает
от блока питания компьютера через кабель USB. Чтобы использовать такой тип
электропитания, необходимо установить переключатель питания PCR-M1 в поло-
жение USB.
* На некоторых типах компьютеров невозможна подача питания по шине на инструмент
PCR-M1. В этом случае используйте сетевой адаптер.
fig.rear
18
19
20
23
24
21
22
18
19
20
21
22
23
24
