Çàäíÿÿ ïàíåëü, Íèæíÿÿ ïàíåëü, Music rest – Инструкция по эксплуатации Roland HPi-7
Страница 11
13
Îïèñàíèå ðàáî÷èõ ïàíåëåé
25
Кнопка [
(Bwd)]
Кнопка обратной перемотки сонга.
26
Кнопка [
(Fwd)]
Кнопка быстрой перемотки сонга вперёд.
27
Кнопка [Wonderland]
Вы можете изучать инструменты по темам "Drums", "SFX"
"Game" (стр. 33).
28
Кнопка [Marker/Count]
Эта кнопка может использоваться для установки предвари-
тельного отсчёта (стр. 21), а также для добавления и переме-
щения маркеров в нотном отображении, с целью назначе-
ния области циклического повторного воспроизведения в
сонге.
29
Disk Drive
Служит для воспроизведения или записи данных на
флоппи-диске (стр. 41, стр. 46).

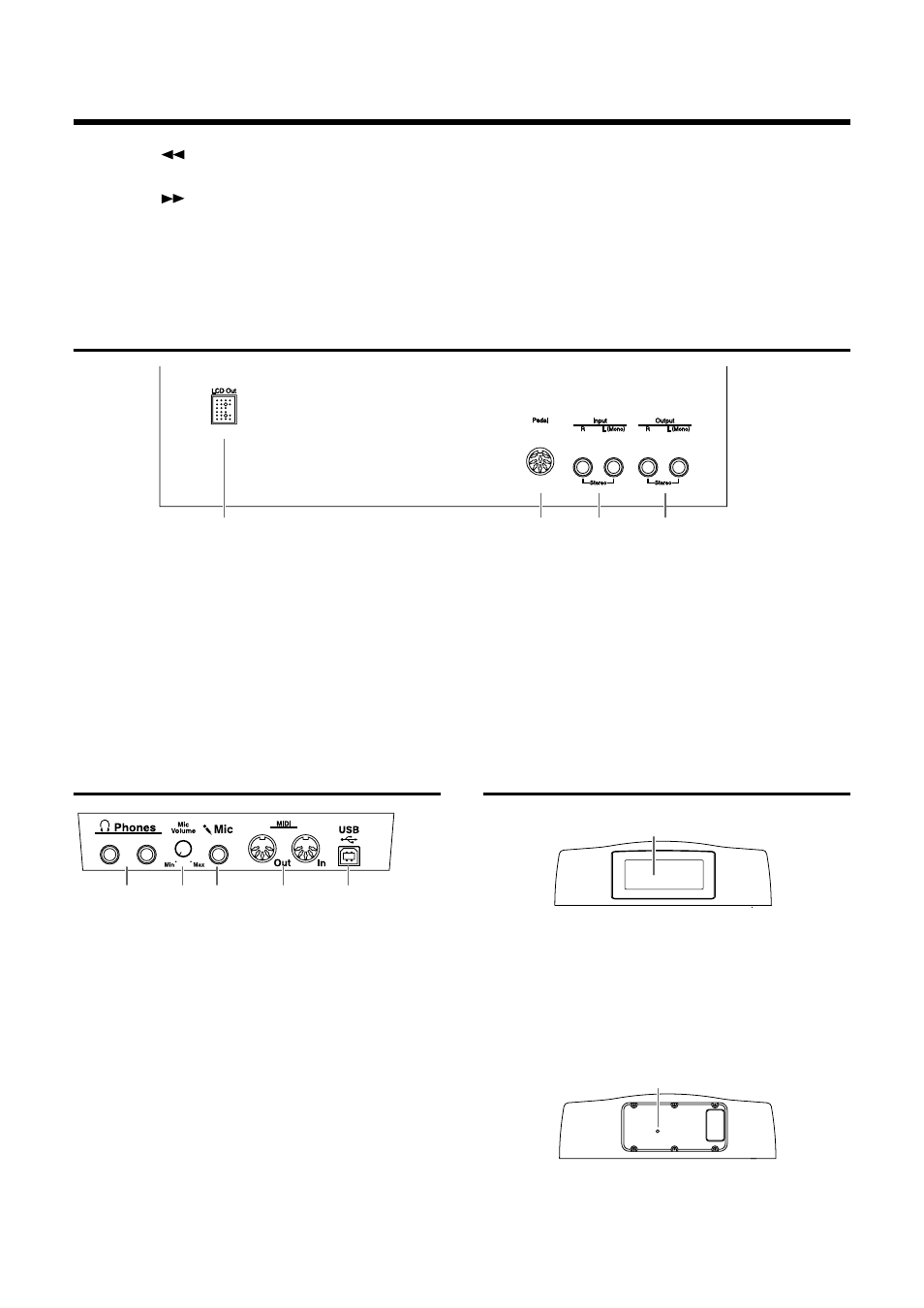

Çàäíÿÿ ïàíåëü
fig.panelrear
1
Выходной разъём ЖКИ дисплея
Подсоедините кабель нотной подставки в данный разъём
(стр. 9).
2
Гнездо подключения педали
Подключите кабель педали опорного стенда в данное гнездо
(стр. 9).
3
Входные джековые гнёзда
Эти входные гнёзда служат для подключения внешних
аудио устройств или генераторов звука с целью прослу-
шивания их звучания через собственные динамики инстру-
мента HPi-7 (стр. 61).
4
Выходные джековые гнёзда
Данные выходные гнёзда служат для подключения инстру-
мента HPi-7 к внешней звукоусиливающей аудио системе.
Также эти гнёзда могут быть использованы для записи сиг-
нала с инструмента HPi-7 на внешний ленточный или кас-
сетный рекордер или другое записывающее устройство
(стр. 61).
Íèæíÿÿ ïàíåëü
fig.panelbottom
1
Гнёзда подключения наушников Pnohes
Данные гнёзда применяются для подключения наушников
(стр. 9).
2
Регулятор Mic Volume
Этим регулятором устанавливается уровень громкости
звучания микрофона.
3
Гнездо Mic
Данное гнездо служит для подключения микрофонов,
звучание которых будет усиливаться через собственные
динамики инструмента HPi-7 (стр. 56).
4
Гнёзда MIDI Out/In
В эти гнёзда подключаются внешние MIDI устройства для
обмена данными (стр. 61).
5
Разъём USB
Этот разъём используется для подключения инструмента
HPi-7 к компьютеру кабелем USB (стр. 62).
Music Rest
fig.pmrest
1
Дисплей
На данном экране отображается нотная информация внут-
реннего сонга инструмента или сонга, считываемого с флоп-
пи-диска, а также другая разнообразная информация.
*
Данное Руководство включает в себя иллюстрации типовых
отображений на экране. Однако, нотные данные (в том чис-
ле и звуки), в вашем случае, могут быть свои. Следователь-
но, реальное изображение на экране не всегда совпадает с
картинками иллюстраций в данном Руководстве.
fig.contrast
2
Регулятор [Contrast]
Данным регулятором устанавливается контрастность изо-
бражения на экране ЖКИ дисплея (стр. 10).
1
2
3
4
1
2
3
4
5
1
2
