Спецификации VRX918S
VRX918S – 18-дюймовый сабвуфер
Тип системы:
Частотный диапазон (-10 дБ)
1 :
Частотная характеристика (±3 дБ):
Режимы входных соединений:
Рекомендуемый кроссовер:
Потребление энергии
(Продолжительное
2 / Программное / Пиковое)
Максимальное давление звука 3 :
Чувствительность (1w на расстоянии 1м):
НЧ драйвер:
Номинальный импеданс:
Активные настройки:
Крепление
4 :
Крепление/Подвес:
Корпус:
Покрытие
5 :
Решётка 6 :
Входные разъёмы:
Размеры (В x Ш x Г):
Вес:
Дополнительные аксессуары:
18-дюймовый сабвуфер
31 Гц - 220 Гц
34 Гц - 220 Гц
Регулируемый, +1/-1 или +2/-2
Фильтр ВЧ: Butterworth, срез 18 дБ/окт, 31 Гц
Фильтр НЧ: Linkwitz/Riley, срез 48 дБ/окт, 80 Гц
800 W / 1600 W / 3200 W
Пиковое значение 130 дБ
95 дБ
1 x JBL 2268Н 457 мм сабвуфер Differential Drive®
8 Ом
Используйте настройки SRX718S
Дополнительная рама для линейного массива VRX-
SMAF или рым-болт 10 мм (деталь №229-00009-01).
Дополнительное
крепление M20 для
соединительного штатива SS4-BK, устанавливаемое
сверху
Прямоугольный, 13-слойная берёзовая фанера
(18мм)
Чёрное покрытие DuraFlex™
Чёрная,
окрашенная порошковым способом,
перфорированная сталь 16 Gauge со
звукопроводящей пеной из древесного угля (с
обратной стороны).
Neutrik® Speakon® NL-4 (x2)
508 мм x 597 мм x 749 мм
37 кг
SRX718S-CVR: Войлочный чехол
SS4-BK: прочный штатив с регулируемой высотой
Крепление M20 для 35-милиметровой стойки
WK-4: Набор колёс для мониторов
VRX-AF: Рама для массива
Набор рым-болтов М10 (деталь № 229-00009-01)
1. Значения частотного диапазона и частотной характеристики рассчитаны при полупериоде.
2. Шум с пиковым фактором 6 дБ, после 2х часов работы.
3. Рассчитано на основе потребления энергии и чувствительности
4. Модели белого цвета не могут устанавливаться на стойке.
5. В моделях белого цвета используется покрытие JBL Pro White Duraflex.
6. Решётка белых моделей выполнена в белом цвете со звукопроводящей тканью на обратной стороне.

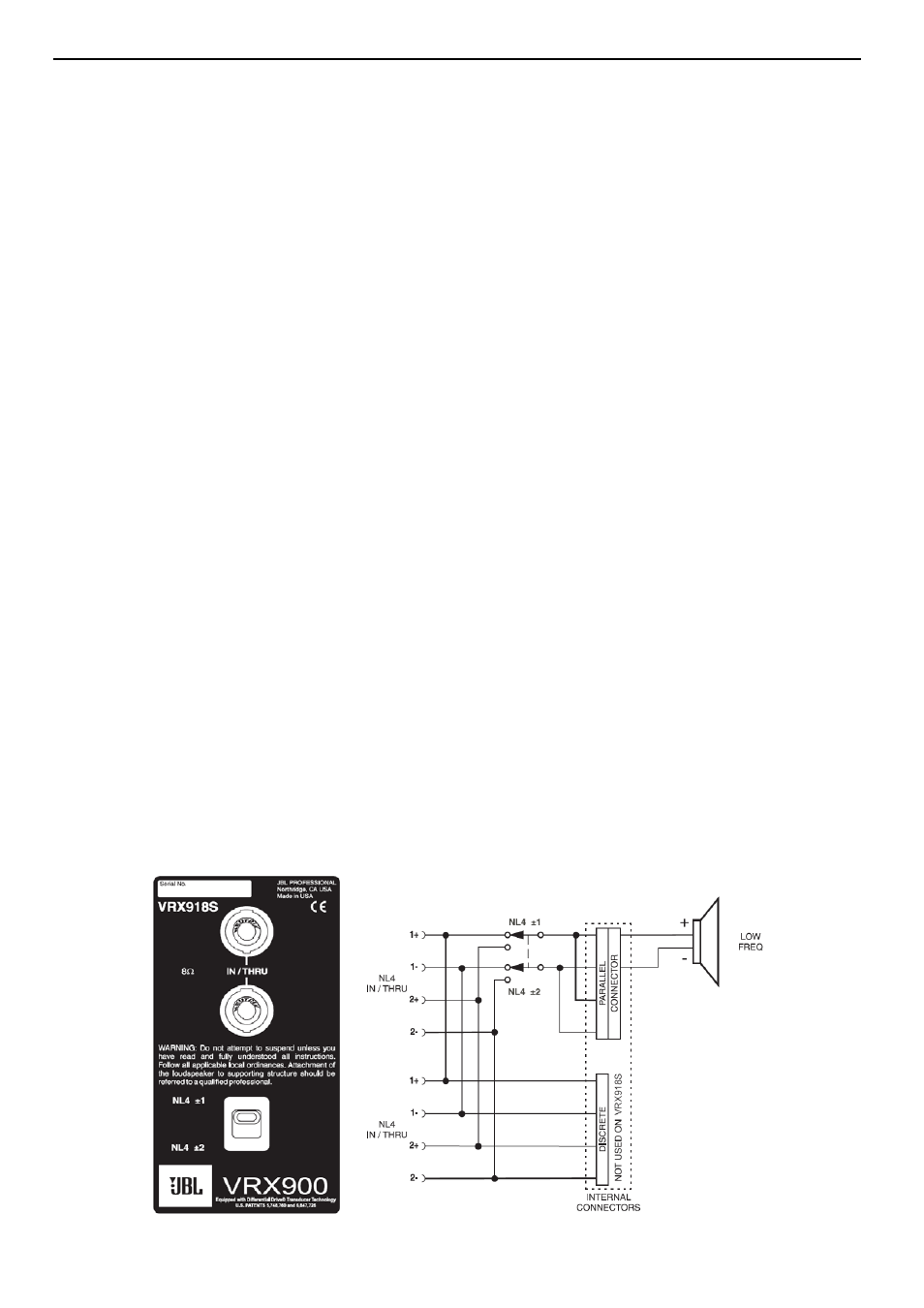

БЛОК-СХЕМА
